氣爪

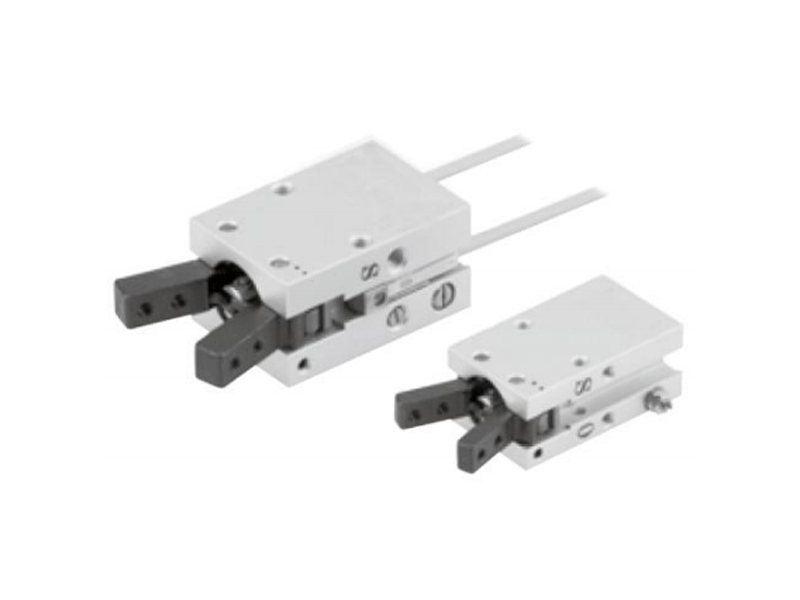

JHC2系列角度開閉氣爪

JHC2系列角度開閉氣爪

性能特點:

*多面自由安裝結構設計緊湊，省空間

*內置流量調節裝置

*內置磁環可多面安裝磁性開關

*定位精度高

  • 產品參數

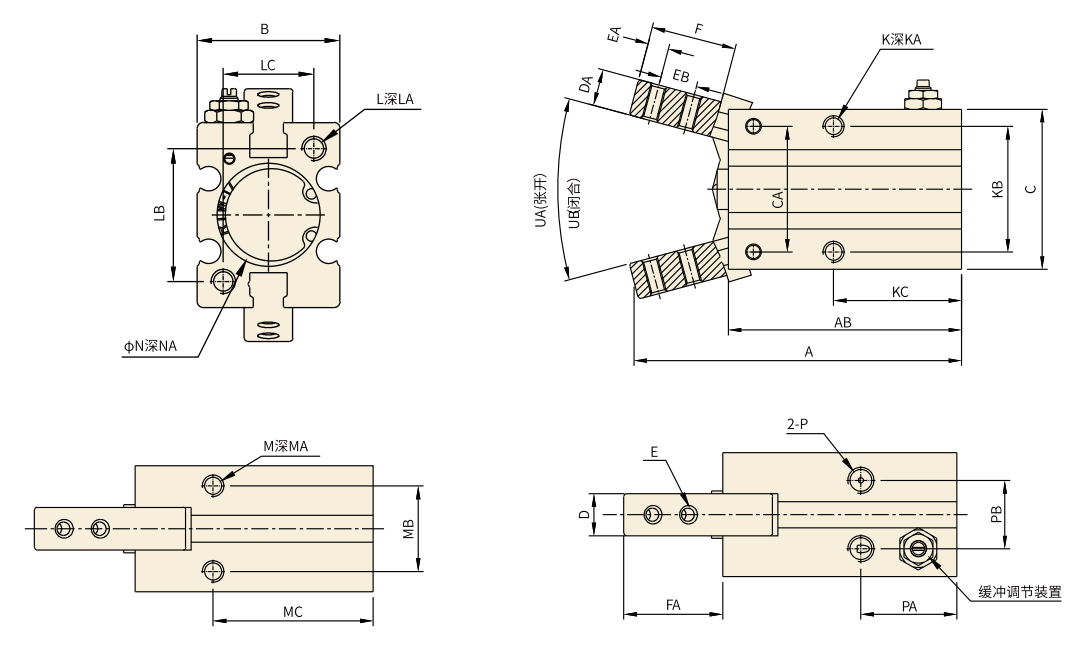

  • 產品尺寸

規格參數

缸徑 10? 16? 20? 25?
使用液體 空氣
動作方式 雙作用
最低使用壓力 0.15MPa
最高使用壓力 0.7MPa
環境及流體溫度 -10~60℃(未凍結)
最高使用頻率 180(C.P.M)
磁性開關選擇 JEL-07D
*給油 不需要
緩沖 兩端帶橡膠緩沖
接管口徑 M3X0.5 M5X0.8

訂購碼

①缸徑 ②雙作用
10? -
16?
20?
25?

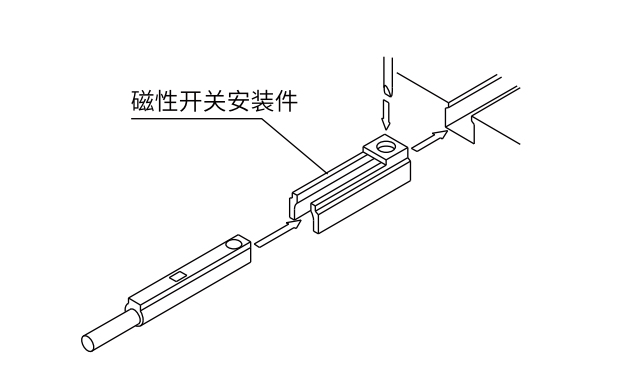

①把磁性開關安裝件如圖所示插入氣缸的開關安裝槽大體設定在磁性開關的位置。
②在磁性開關安裝件的安裝槽部上插入磁性開關。
③檢測位置確認后用附屬在磁性開關上的止動螺釘(M2.5)擰入固定磁性開關。
④檢測位置的變更按②的狀態進行
[注]緊固磁性開關安裝小螺釘(M2.5)時，使用握徑5~6mm的鐘表螺絲刀。且緊固力矩約0.05~0.1N·m。大致是有旋緊感后再轉90°即可。

磁性開關安裝件及其型號

磁性開關型號 磁性開關安裝件型號
JEL-07D/JEL-07N BMG2-012

磁性開關的固定方法

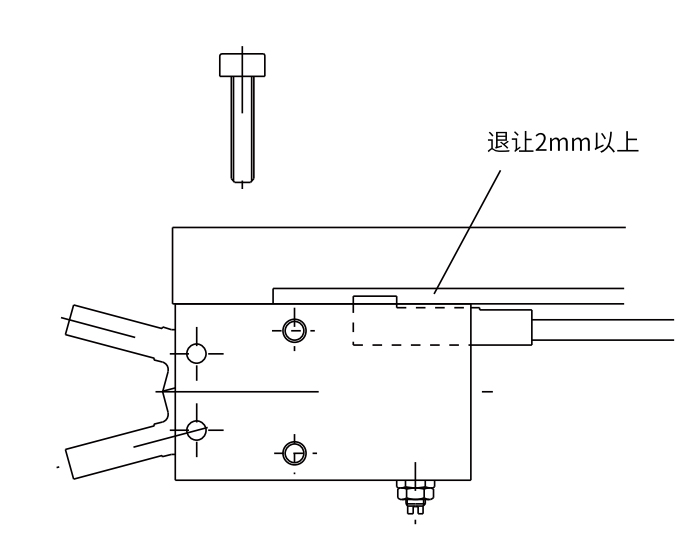

安裝件使用上的注意
在上圖所示安裝面?zhèn)仁褂么判蚤_關的場合因磁性開關安裝件從端面凸出，故安裝板上應設計退讓2mm以上。

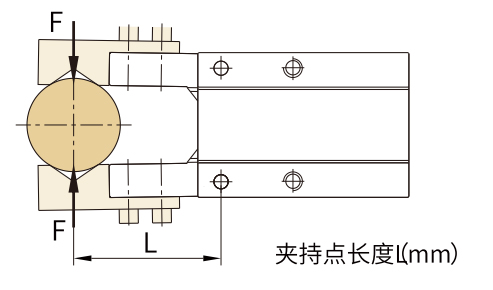

不同夾持點對應的夾持力


理論夾持力矩

? 10 16 20? 25
理論夾持力矩(N.M)0.5Mpa氣壓下 閉合夾持力矩 0.088 0.45 0.76 1.52
張開夾持力矩 0.147 0.645 1.26 2.365
最大夾持點長度L(mm) 30 40 60 70
張開角度(°) 30
閉合角度(°) -10
