氣爪

JHF2系列薄型氣爪

JHF2系列薄型氣爪

  • 產品參數

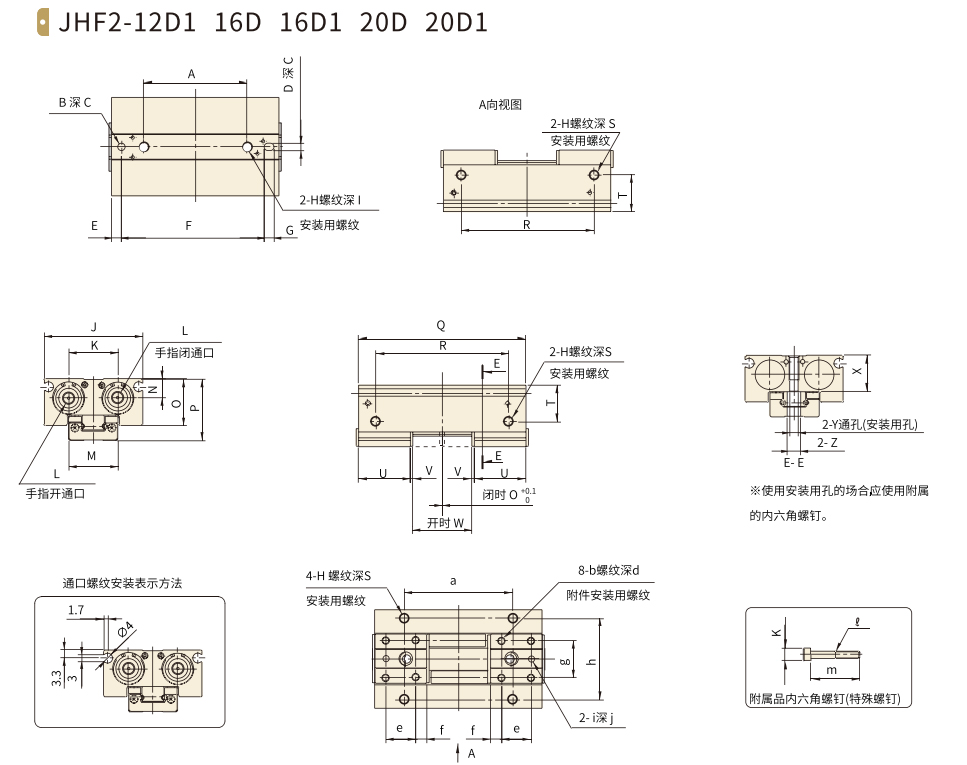

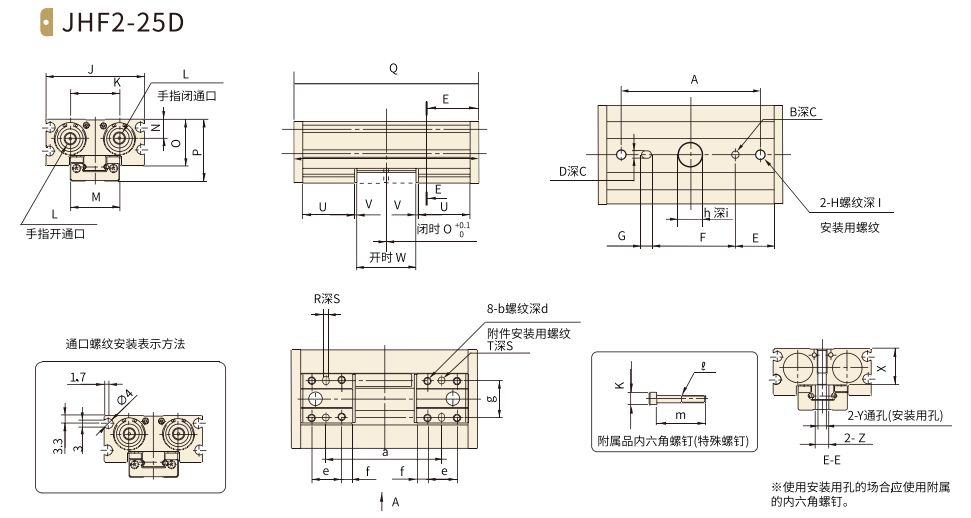

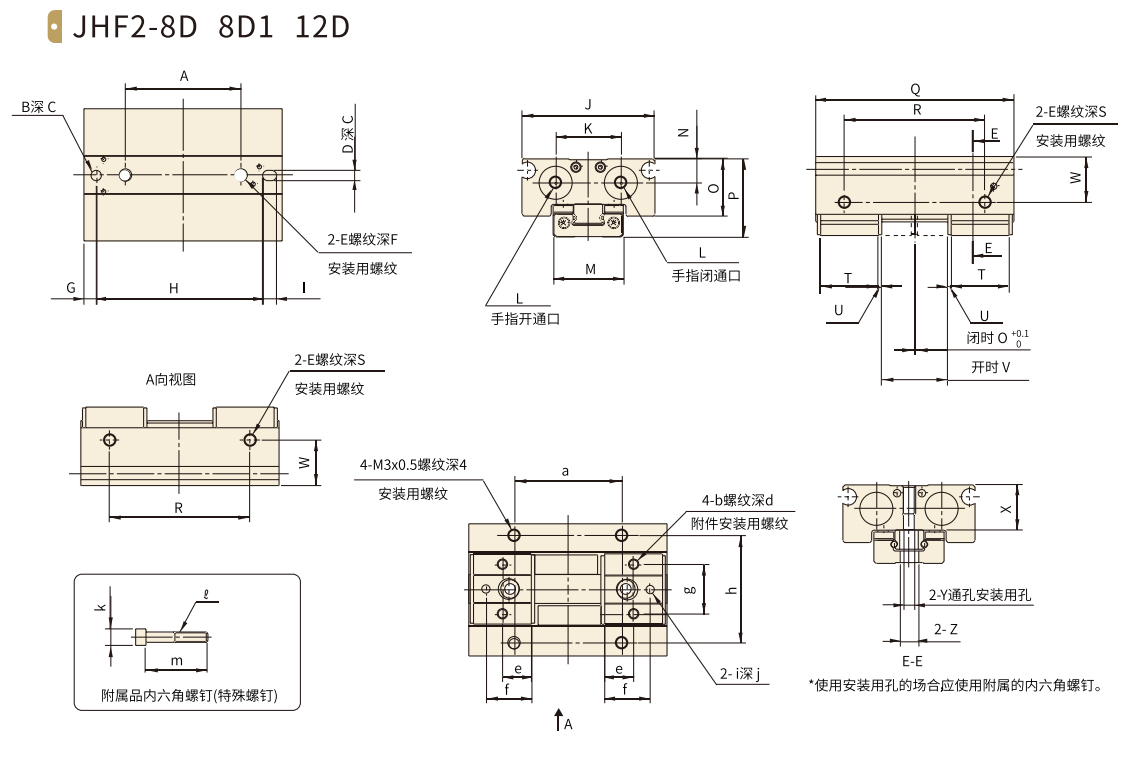

  • 產品尺寸

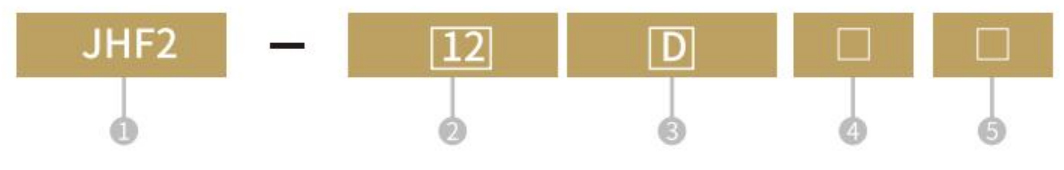

訂購碼

①2爪 ②?缸徑 ③雙作用 ④?行程 ⑤爪體配管方式
2爪 缸徑 雙作用 無記號 短行程 爪體配管方式
1? 中行程 無記號 軸向配管

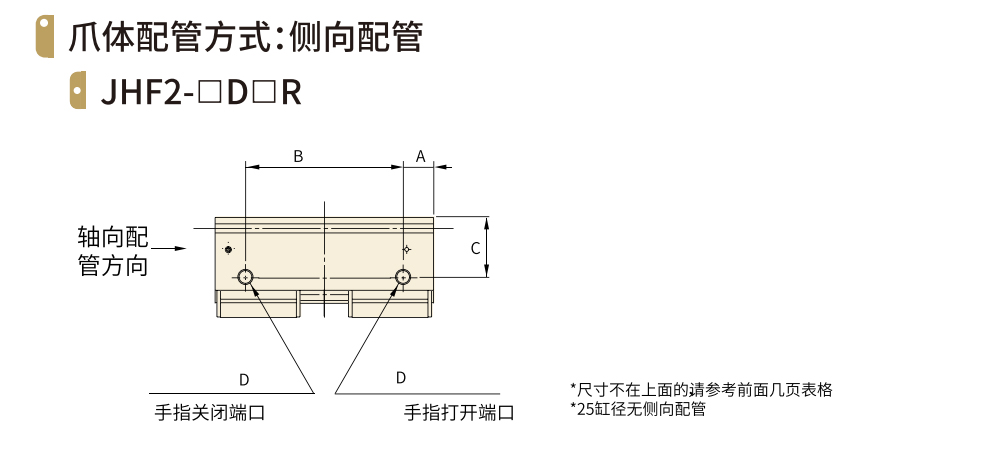

2? 長行程 R 側向配管

[注]感應器型號具體訂購碼請參照P173

動作形式 型號 缸徑 加持力* 打開/關閉行程(兩側) (mm) 質量 流通能力 (cm3)
每個氣爪有效夾擊持力
氣爪打開側 氣爪關閉側
雙作用 JHF2-8D 8? 19? 8? 65? 0.7? 0.6?
JHF2-8D1 16? 85? 1.1? 1.0?
JHF2-8D2 32? 120? 2.0? 1.9?
JHF2-12D 12? 48? 12? 155? 1.9? 1.6?
JHF2-12D1 24? 190? 3.3? 3.0?
JHF2-12D2 48? 275? 6.1? 5.8?
JHF2-16D 16? 90? 16? 350? 4.9? 4.1?
JHF2-16D1 32? 445? 8.2? 7.4?
JHF2-16D2 64? 650? 14.9? 14.0?
JHF2-20D 20? 141? 20? 645? 8.47? 7.3?
JHF2-20D1 40? 850? 15.1? 13.7?
JHF2-20D2 80? 1225? 28.0? 26.6?
JHF2-25D 25? 236? 60? 1650? 30.0? 27.3?

*壓為0.5MPa,夾持點距離為20mm時。


規格參數

缸徑 8? 12? 16? 20? 25?
動作形式 雙作用
使用流體 空氣
使用壓力范圍(MPa) 0.15~0.7 0.1~0.7
環境和流體溫度 -10~60℃(未凍結)
重復精度 ±0.05*
最高使用頻度(c.p.m) 短行程、中行程：120 長行程：60
磁性開關型號 無觸點 2線 JEL-07D
3線 NPN JEL-07N

*注：氣缸側裝時，不滿行程使用，最低使用壓力不能低于0.4Mpa

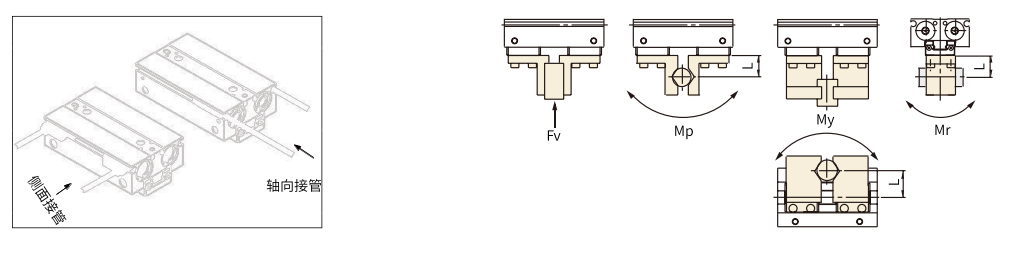

有效夾緊力

型號規格

型號 缸徑 動作形式 流體 使用壓力范圍Mpa(Mpa) 環境及流體溫度o? 重復精度 最高使用頻率(C.p.m) 加緊力(N) 開/閉行程行程 磁性開關型號
JHF2-8D 8? 雙動 空氣 0.15~0.7 ? -10~60
? (不結冰)		 ±0.05 120? 19? 8?



JEL-07D
JHF2-8D1 120? 16?
JHF2-8D2 60? 32?
JHF2-12D 12? 0.1~0.7 120? 48? 12?
JHF2-12D1 120? 24?
JHF2-12D2 60? 48?
JHF2-16D 16? 120? 90? 16?
JHF2-16D1 120? 32?
JHF2-16D2 60? 64?
JHF2-20D 20? 120? 141? 20?
JHF2-20D1 120? 40?
JHF2-20D2 60? 80?
JHF2-25D 25? 120? 236? 60?

[注1]壓力0.5MPa，爪緊距離L=10mm，行程中心的數據

?

可集中一面接管及配線
