氣爪

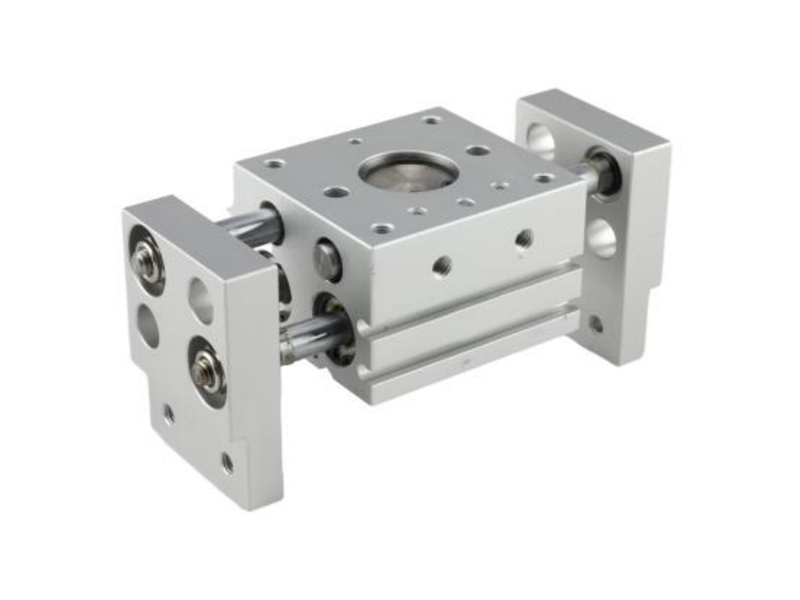

JHL2系列寬型氣爪（平行開閉式）

JHL2系列寬型氣爪（平行開閉式）

性能特點:

1.手指行程長，能適合體積大的物件
2.雙活塞設計,能增大保持力
3.采用齒桿操作，令手指能同步開閉
4.防塵設計，因采用特別密封件
5.有多種選項以適應不同的工況

  • 產品參數

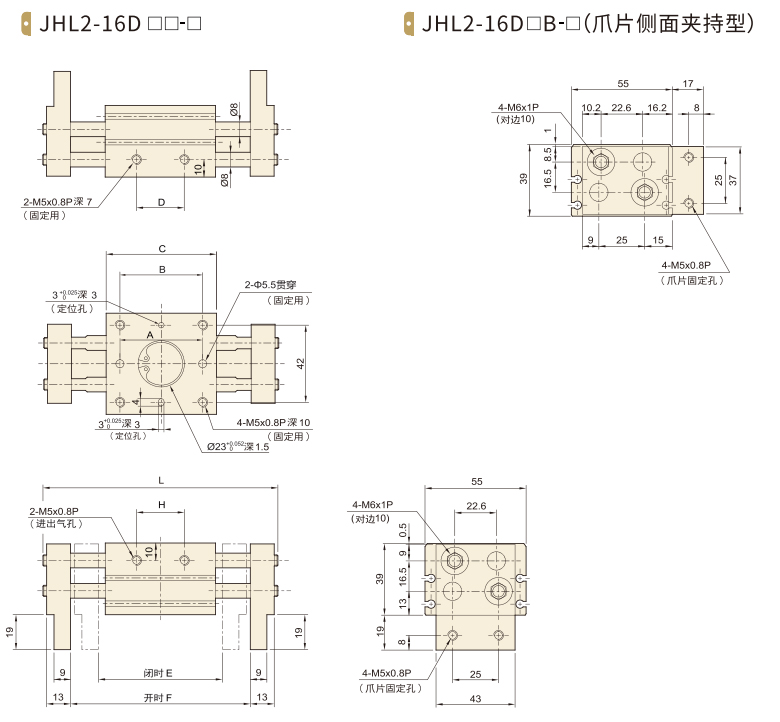

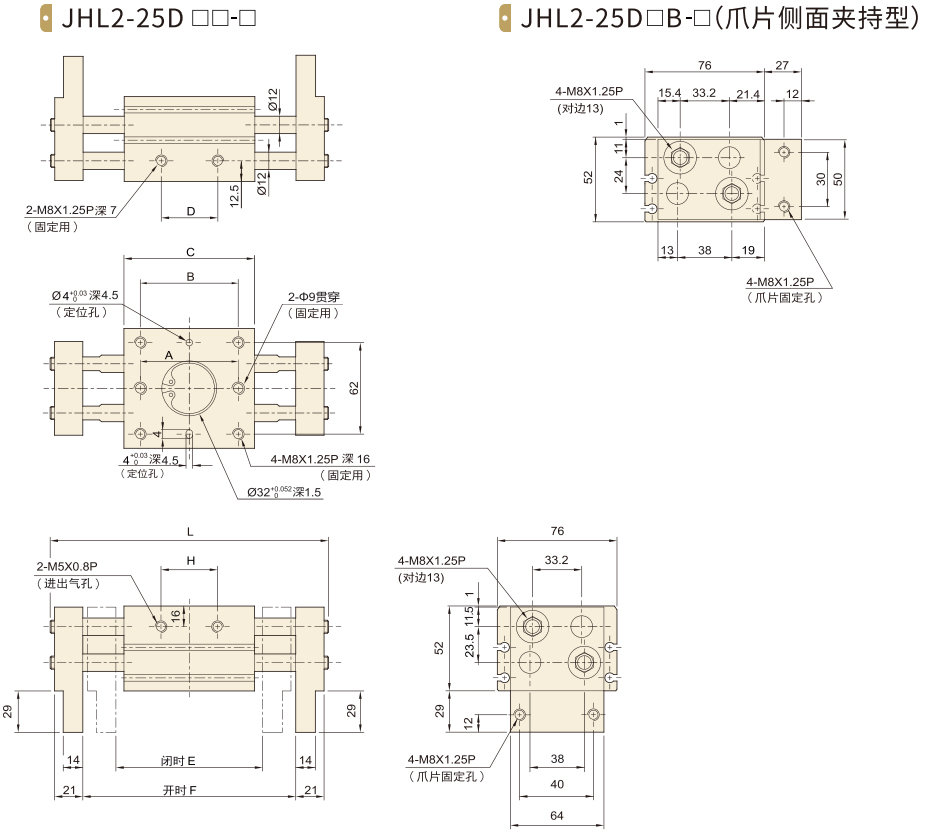

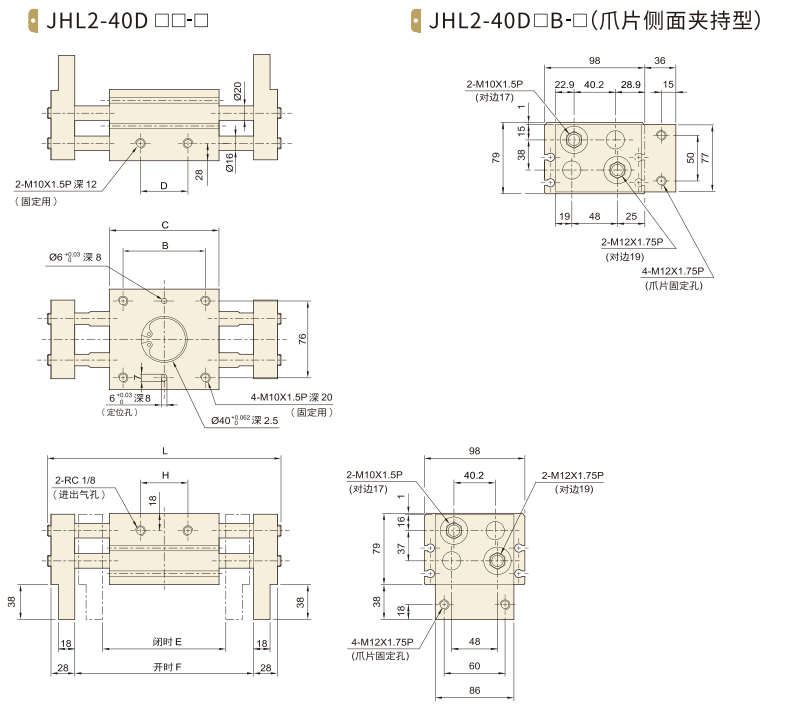

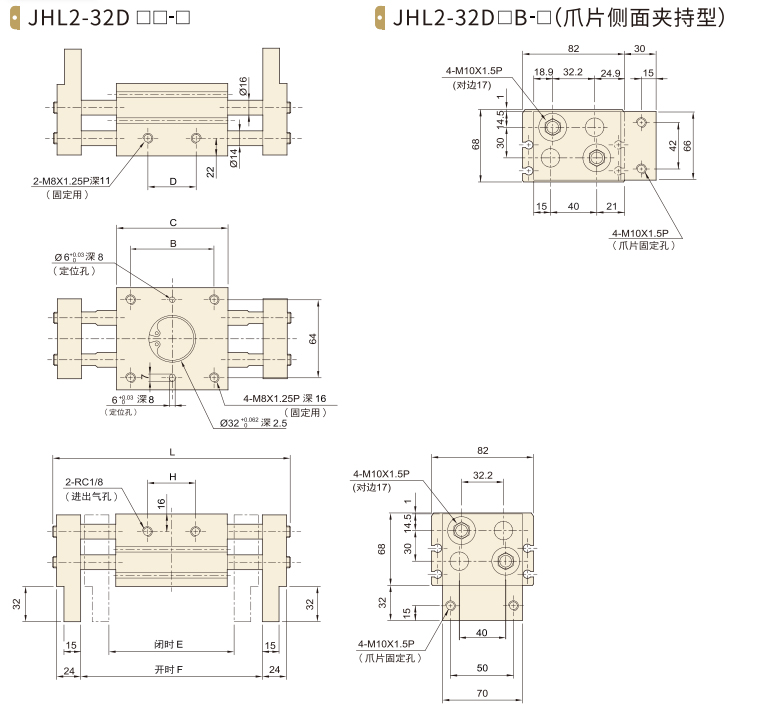

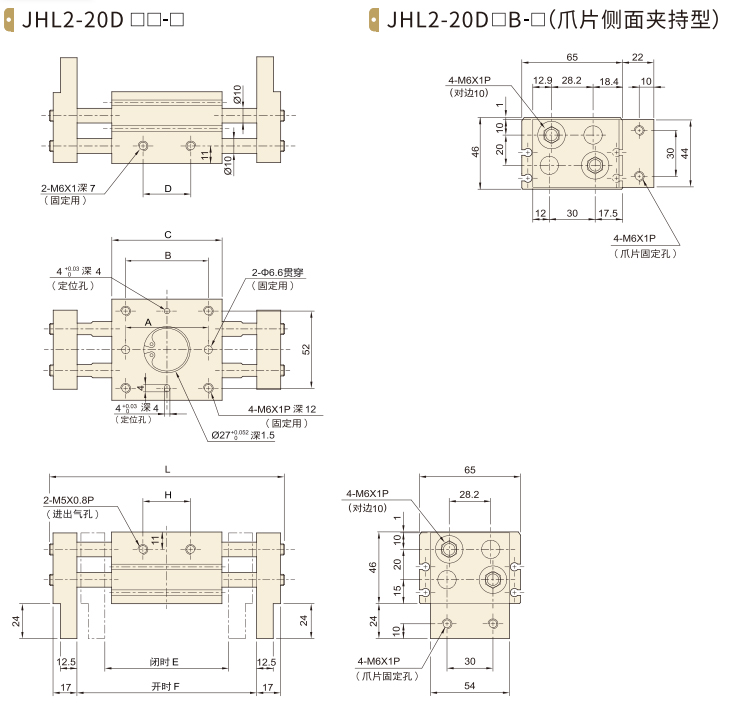

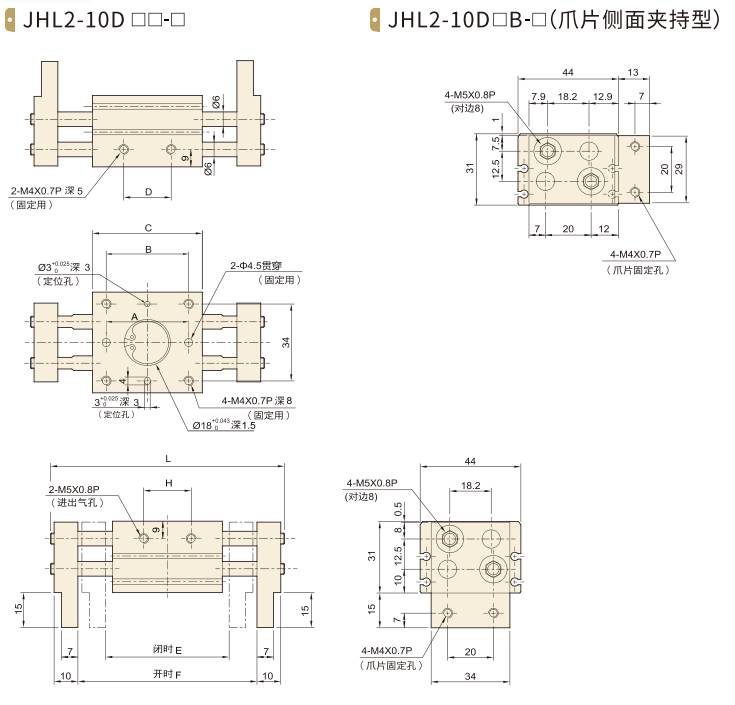

  • 產品尺寸

訂購碼

①缸徑 ② 夾爪開閉行程 ③夾爪型式 ④承載能力
?10 無標識 短行程 無 標準型 無 標準型
?16
?20 1? 短行程
?25 B 側方夾持 A 軸套加長型
?32 2? 短行程
?40

[注]感應器型號具體訂購碼請參照P173
[注]軸套加長型與標準型安裝尺寸一致，軸套加長型承載能力大，但是不具備防塵功能，請根據需要合理選擇。


規格參數

缸徑 10? 16? 20? 25? 32? 40?
動作形式 雙作用
使用流體 空氣
最高使用壓力(Mpa){kgf/cm2} 0.6{6.1}
最低使用壓力(Mpa){kgf/cm2} 0.15{1.5} ? 0.1{1.0}
環境及流體使用溫度 -10-60℃ （未凍結）
重復精度 ±0.1
保持力(N)[kg} 14{1.4} 45{4.6} 74{7.5} 131{13.4} 228{23.4} 396{40.4}
接管口徑 M5×0.8 1/8

[注]在0.5Mpa(5.1kgf/cm2]的壓力下及保持點距離是40mm(10~25),80mm(32/40)

行程/重量表

型號 缸徑 最高操作頻率(c.p.m) 開/閉行程(L2-L1) 閉時寬度(L1) 開時寬度(L2) 重量
JHL2-10D□-□ 10? 60? 20? 56? 76? 280?
JHL2-10D1□-□ 40? 40? 78? 118? 345?
JHL2-10D2□-□ 40? 40? 96? 156? 425?
JHL2-16D□-□ 16? 60? 30? 68? 98? 585?
JHL2-16D1□-□ 40? 60? 110? 170? 795?
JHL2-16D2□-□ 40? 80? 130? 210? 935?
JHL2-20D□-□ 20? 60? 40? 82? 122? 1025?
JHL2-20D1□-□ 40? 80? 142? 222? 1495?
JHL2-20D2□-□ 40? 100? 162? 262? 1690?
JHL2-25D□-□ 25? 60? 50? 100? 150? 1690?
JHL2-25D1□-□ 40? 100? 182? 282? 2560?
JHL2-25D2□-□ 40? 120? 200? 320? 2775?
JHL2-32D□-□ 32? 30? 70? 150? 220? 2905?
JHL2-32D1□-□ 20? 120? 198? 318? 3820?
JHL2-32D2□-□ 20? 160? 242? 402? 4655?
JHL2-40D□-□ 40? 30? 100? 188? 288? 5270?
JHL2-40D1□-□ 20? 160? 246? 406? 6830?
JHL2-40D2□-□ 20? 200? 286? 486? 7905?
