訂購碼

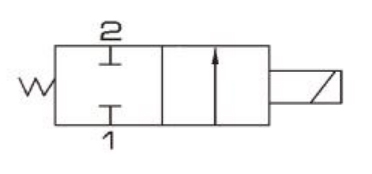

圖形符號
規(guī)格參數
| 型號 | ?PU225-03A | ?PU225-04A | ?PU225-06A | ?PU225-08A | PU225-12A | PU225-14A | ? PU225-20A |
| ?SPU225-03A | ?SPU225-04A | ?SPU225-06A | ?SPU225-08A | SPU225-12A | SPU225-14A | ||
| 工作介質 | 空氣、水、油 | ||||||
| 動作方式 | 引導式 | ||||||
| 型式 | 常閉型 | ||||||
| 流量孔徑 | 13mm | 13mm | ?25mm | 25mm | 38mm | 38mm | ? 50mm |
| CV值 | 4.50? | 4.50? | 12.00? | 12.00? | 22.00? | 30.00? | 48? |
| 接管口徑 | 3/8” | 1/2” | 3/4” | 3/4” | 11/4” | 11/2” | ? 2” |
| 本體介質 | 黃銅或鋼 | ||||||
| 使用介質粘滯度 | 50 CST以下 | ||||||
| 使用壓力 | 0.05～1.0MPa | ||||||
| 最大耐壓力 | 1.5MPa | ||||||
| 工作溫度 | -10～80℃ | ||||||

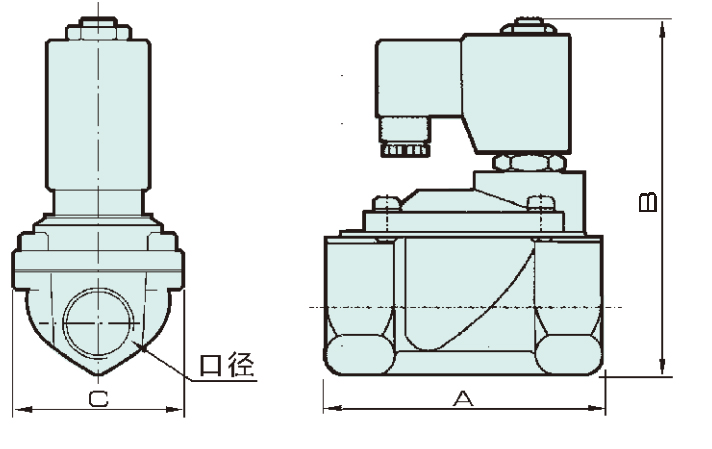

外形尺寸
尺寸表
| 型號 | 口徑 | A | B | C |
| PU225-03A SPU225-03A |
PT3/8” | 66 | 106 | 48 |
| PU225-04A SPU225-04A |
PT1/2” | 66 | 106 | 48 |
| PU225-06A SPU225-06A |
PT3/4” | 75 | 112 | 58 |
| PU225-08A SPU225-08A |
PT1” | 97 | 124.5 | 70 |
| PU225-12A SPU225-12A |
PT11/4” | 127 | 140 | 95 |
| PU225-14A SPU225-14A |
PT11/2” | 127 | 140 | 95 |
| PU225-20A | PT2” | 180 | 159 | 114 |
