機械閥

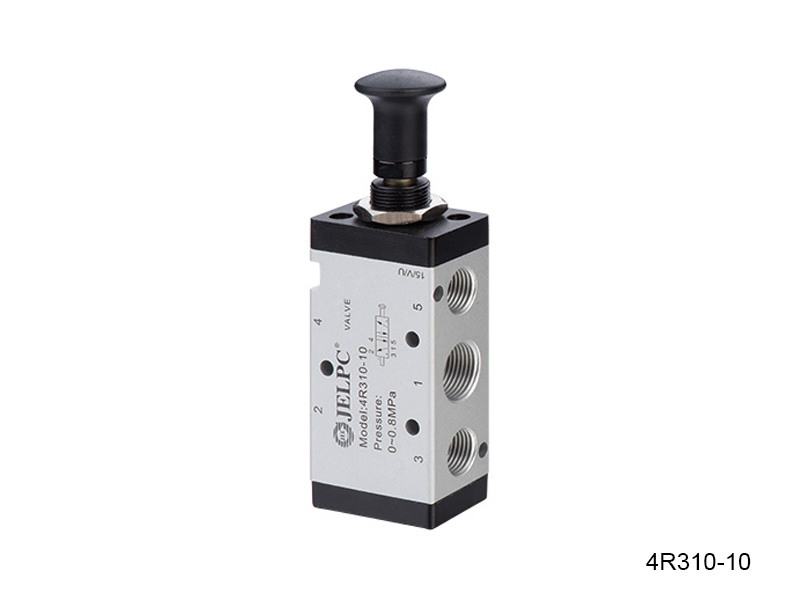

4R系列手拉閥

4R系列手拉閥

性能特點：
1.全新加工工藝，閥體內孔粗糙度提升。
2.全新視覺造型，與世界領先產品同步接軌。
3.采用德國進口高標特種潤滑脂，有效形成保護膜，降低磨損。
4.閥芯采用日本進口密封件，增加其使用壽命。

  • 產品參數

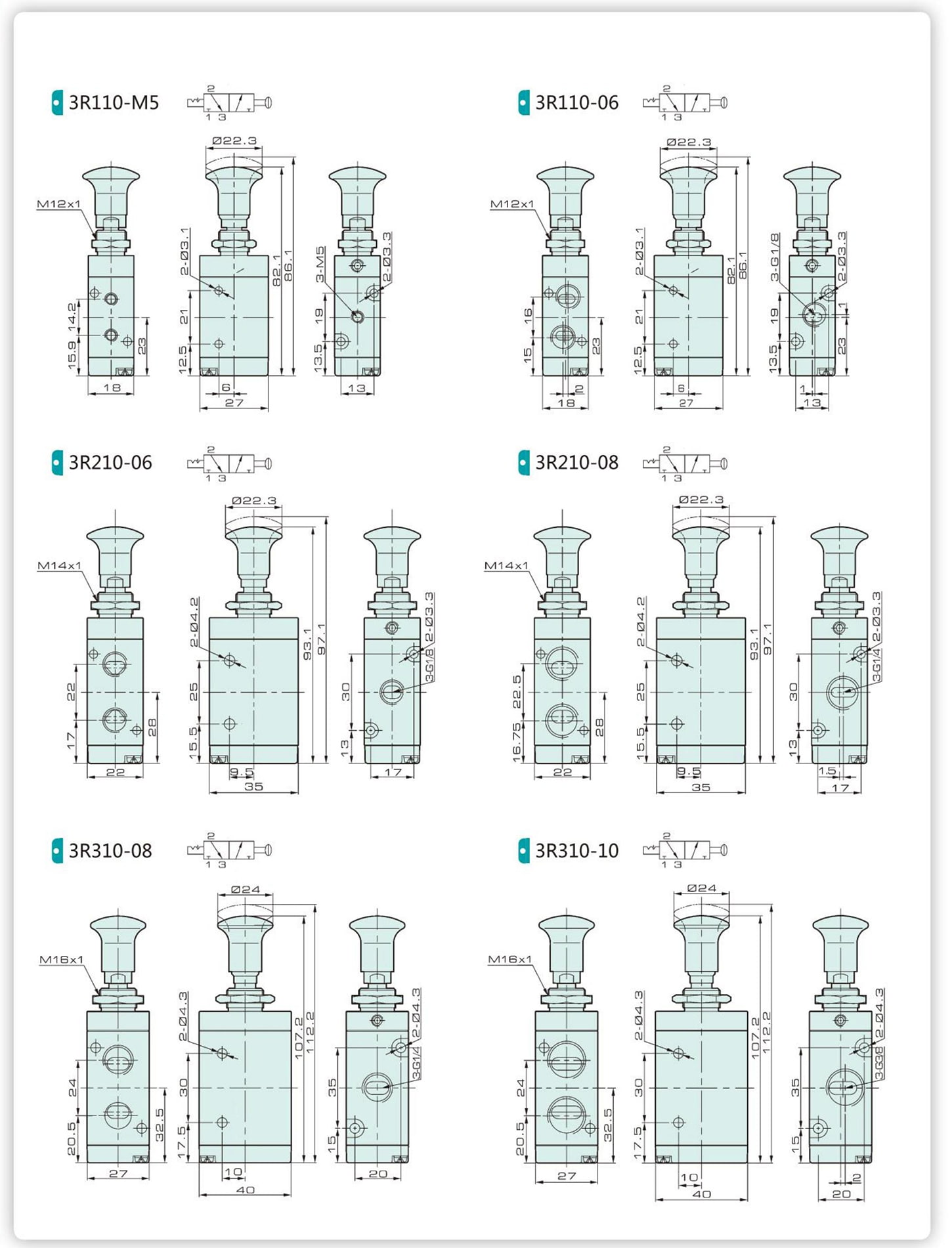

  • 產品尺寸

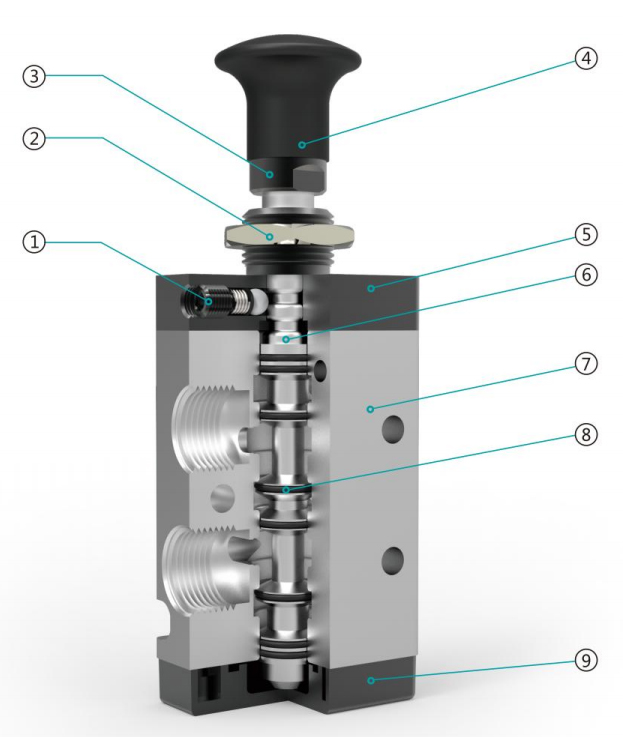

內部結構圖

零件表

編號 名稱 編號 名稱
1? 緊定螺釘 6? 閥桿
2? 六角螺母 7? 閥體
3? 鎖緊螺母 8? 扁形圈
4? 手柄 9? 端蓋
5? 上蓋 ? ?

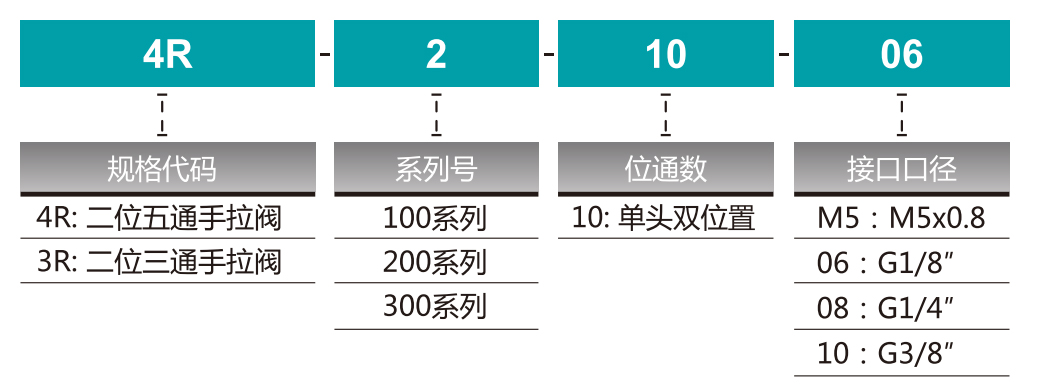

訂購碼


規格參數

型號 4R110-06 3R110-06 4R210-06 4R210-08 3R210-06 3R210-08 4R310-08 4R310-10 3R310-08 3R310-10
工作介質 經40微米過濾的空氣
接口口徑 進氣=出氣=排氣=G1/8” 進氣=出氣=G1/4”排氣=G1/8” 進氣=出氣=排氣=G1/8” 進氣=出氣=排氣=G1/4” 進氣=出氣=排氣=G1/4” 進氣=出氣=G3/8”排氣=G1/4” 進氣=出氣=排氣=G1/4” 進氣=出氣=排氣=G3/8”
有效截面積 10mm2(CV=0.56) 14mm2(CV=0.78) 16mm2(CV=0.89) 14mm2(CV=0.78) 16mm2(CV=0.89) 25mm2(CV=1.40) ?30mm2(CV=1.68) ?25mm2(CV=1.40) 30mm2(CV=1.68)
使用壓力范圍 0～0.8MPa
使用溫度范圍 -20～70℃
位通數 二位五通 二位三通 二位五通 二位三通 二位五通 二位三通
