迷你缸

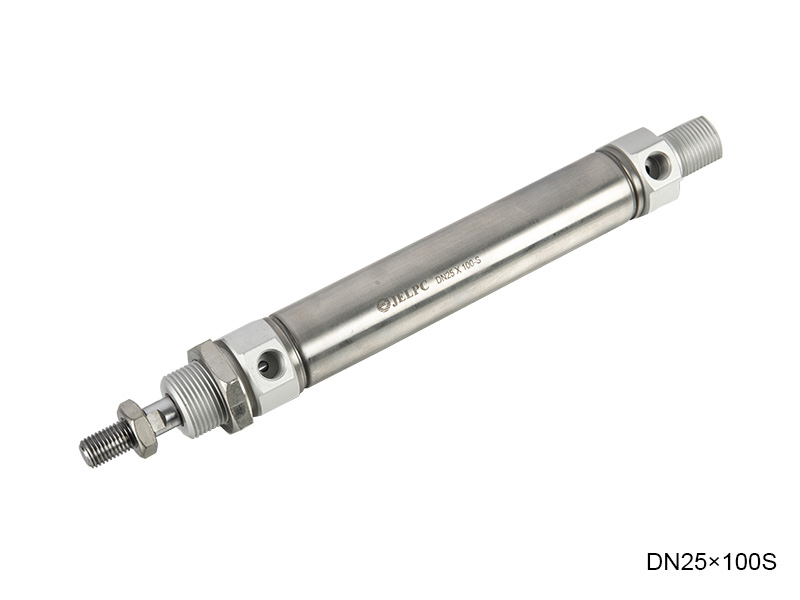

DN系列不銹鋼迷你缸（符合ISO6432標準）

DN系列不銹鋼迷你缸（符合ISO6432標準）

性能特點：
1.提升了產品面對各種應用及環境的適應性，改采用精密拋光活塞桿，更加提升產品質量感與前防塵圈使用壽命。
2.調整結構至最佳穩定狀態，并提升了生產效率。
3.配合企業顏色規劃及新型鉚合結構設計，不銹鋼系列氣缸缸筒鉚合整合為半圓槽型鉚合方式，外型更加統一美觀。
4.采用嵌入式防撞墊片，加大活塞防撞受壓面積。

  • 產品參數

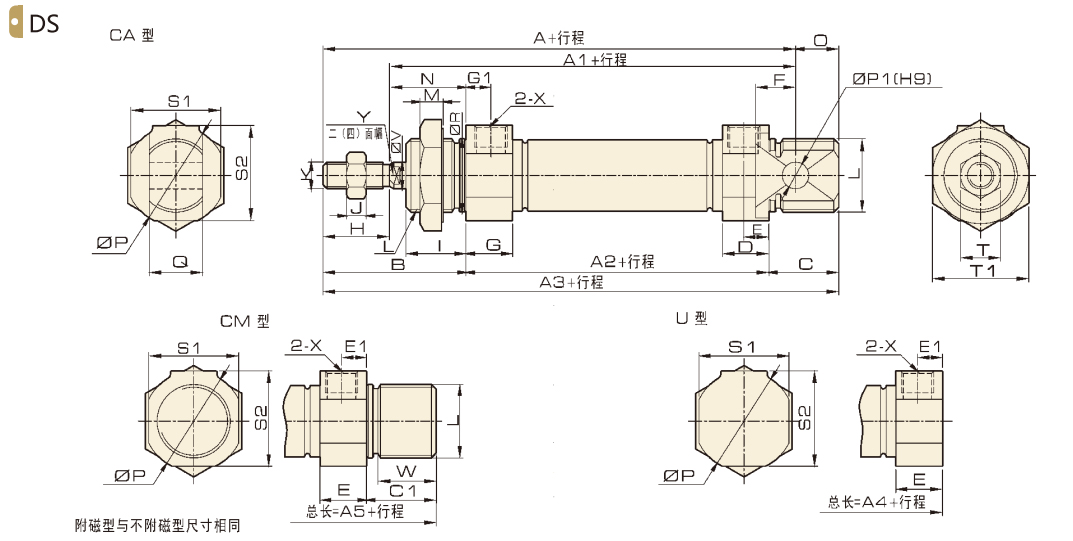

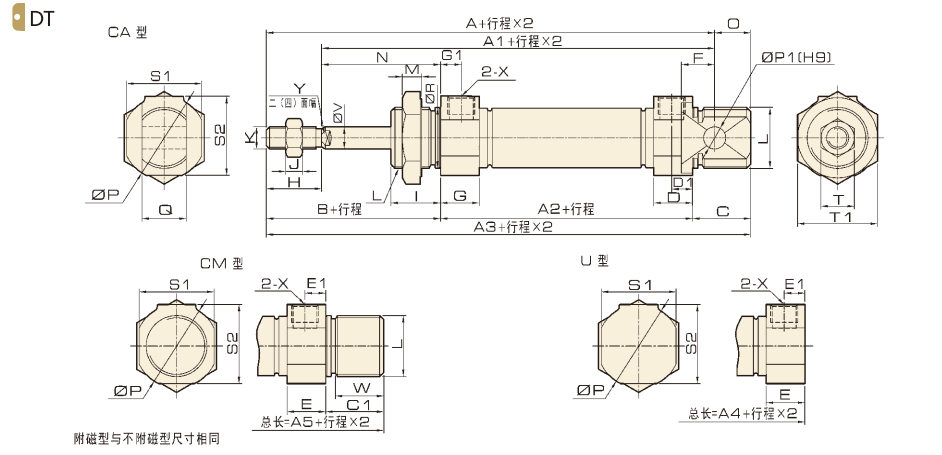

  • 產品尺寸

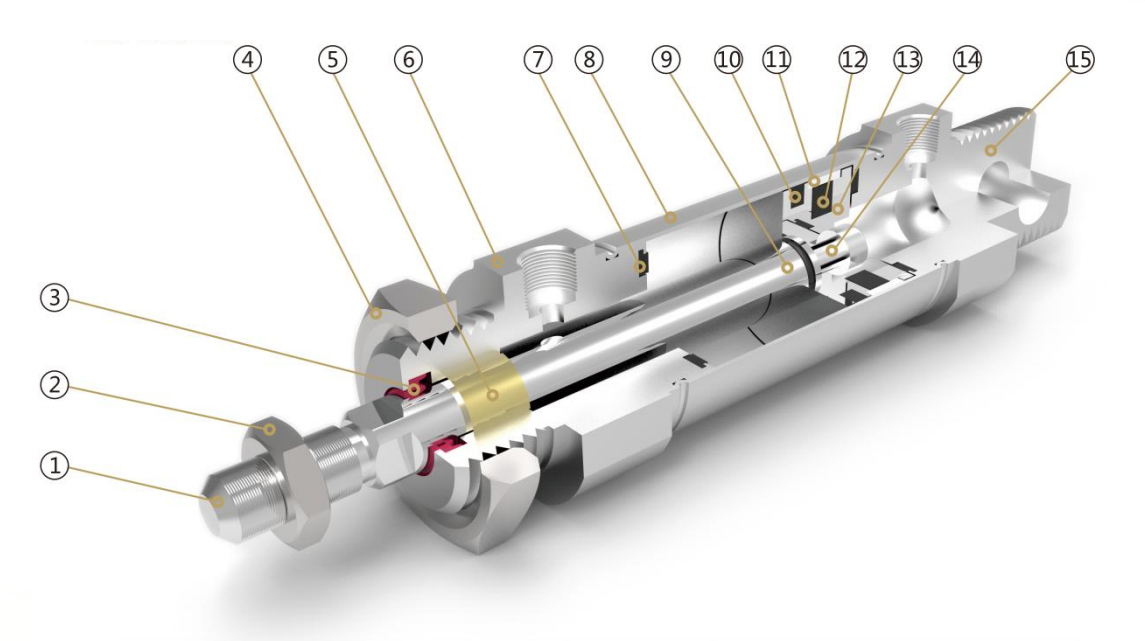

內部結構圖

零件表

編號 名稱 編號 名稱
1? 活塞桿 9? O形圈
2? 六角螺母 10? 活塞密封圈
3? 軸心密封圈 11? 耐磨環
4? 六角螺母 12? 磁鐵
5? DU干軸承 13? 活塞
6? 前蓋 14? 內六角圓栓頭螺釘
7? 防撞墊 15? 后蓋
8? 缸筒 ? ?

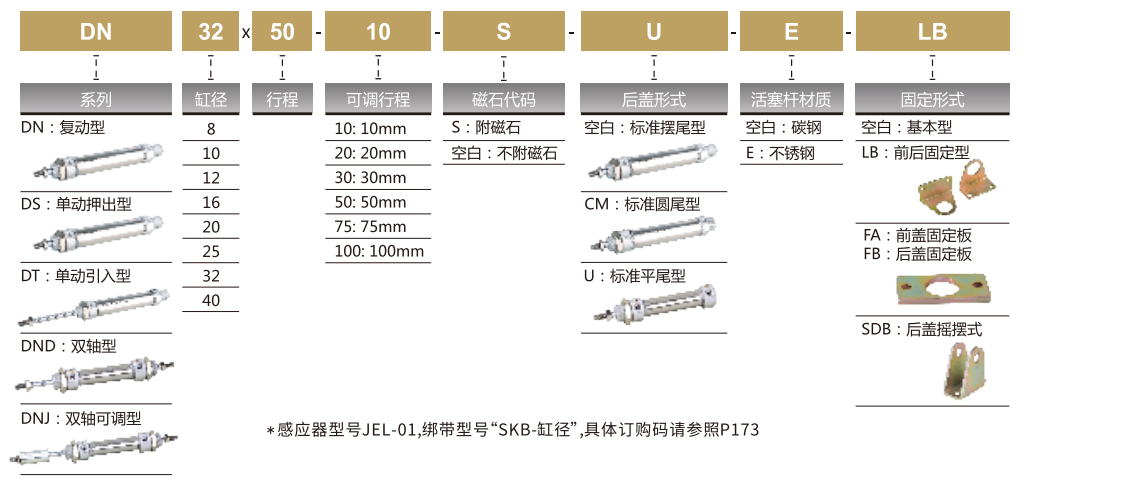

訂購碼


規格參數

內徑

08

10

12

16

20

25

32

40
動作形式

復動型或單動型
工作介質

空氣
固定型式

基本型、LB型、FA型、FB型、SDB型
使用壓力范圍

0.1 ?1.0mpa
保證耐壓力

1.5 MPa
使用溫度范圍

-20?80°C
使用速度范圍

50?800mm/s
緩沖型式

墊片緩沖
接管口徑

M5x0.8

G1/8”

行程

內徑 標準行程 最大行程
Dn 8 15 20 25 30 40 50 60 75 80 100 125 150 150
10 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 200
12 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 250
DN/DSN 16/20/25/32/40 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300 500
DND/DNJ 8 15 20 25 30 40 50 60 75 80 100 100
10 15 20 25 30 40 50 60 75 80 100 100
12 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250
DND/DNJ
DSND/DSNJ		 16/20/25 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300 300
32/40 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300 300
DS/DT 8/10/12 15 20 25 30 40 50 50
16 15 20 25 30 40 50 60 75 80 100 100
20/25/32/40 15 20 25 30 40 50 60 75 80 100 125 150 150
