迷你缸

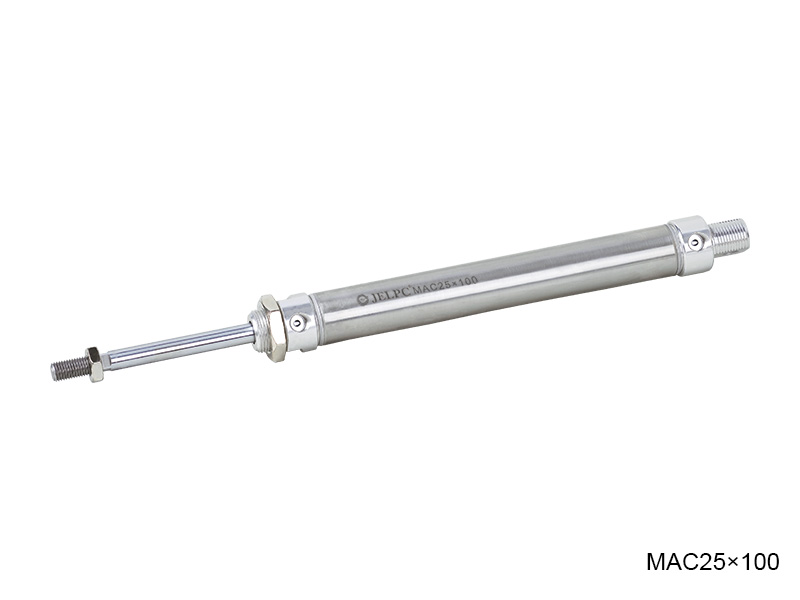

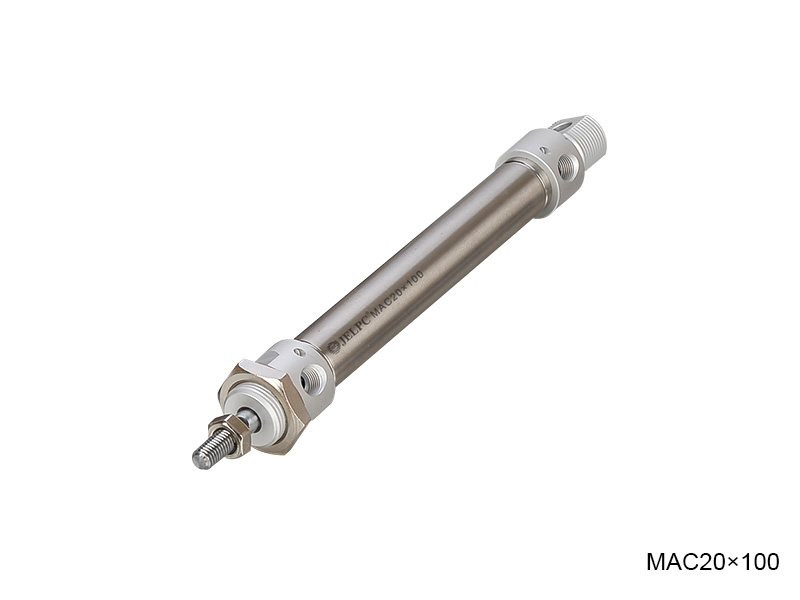

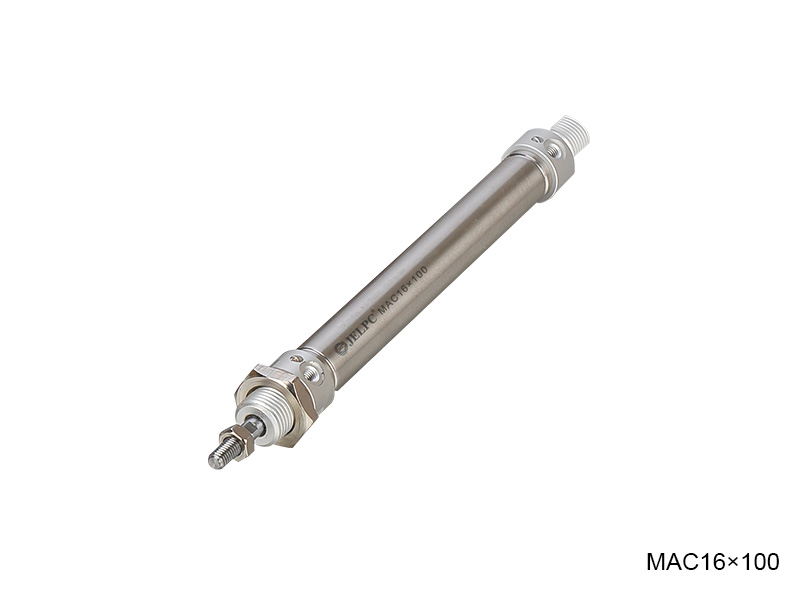

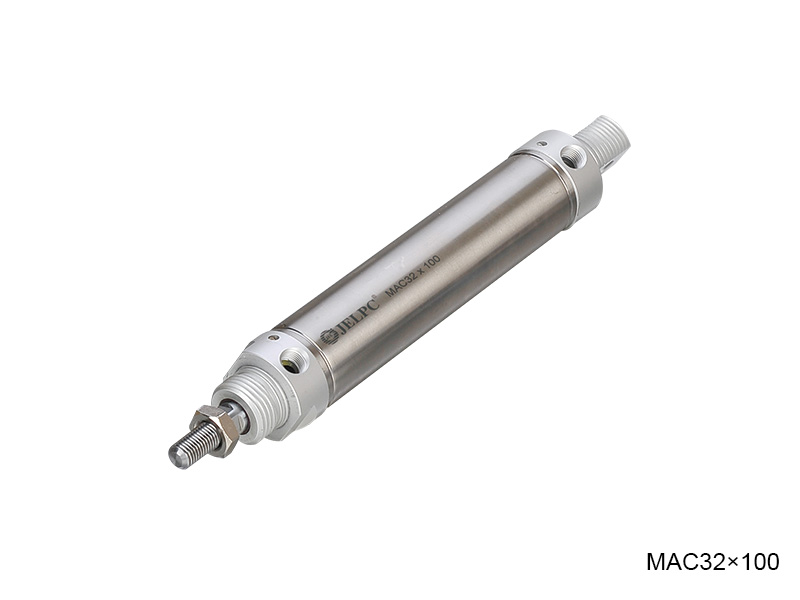

MAC系列不銹鋼迷你缸

MAC系列不銹鋼迷你缸

性能特點:
1.提升了產品面對各種應用及環境的適應性，改采用精密拋光活塞桿，更加提升產品質量感與前防塵圈使用壽命。
2.調整結構至最佳穩定狀態，并提升了生產效率。
3.配合企業顏色規劃及新型鉚合結構設計，不銹鋼系列氣缸缸筒鉚合整合為半圓槽型鉚合方式，外型更加統一美觀。
4.氣缸緩沖結構加工工藝改變，確保緩沖功能穩定實現。
5.改善緩沖可微調范圍，使客戶更容易調節緩沖節流速度。

  • 產品參數

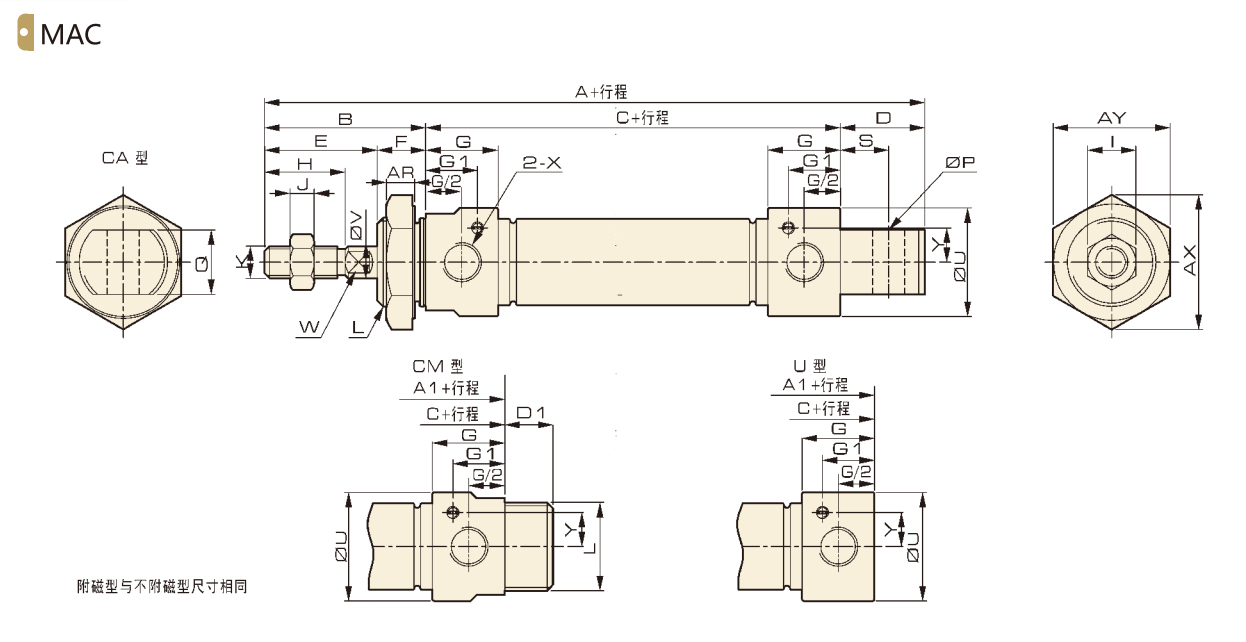

  • 產品尺寸

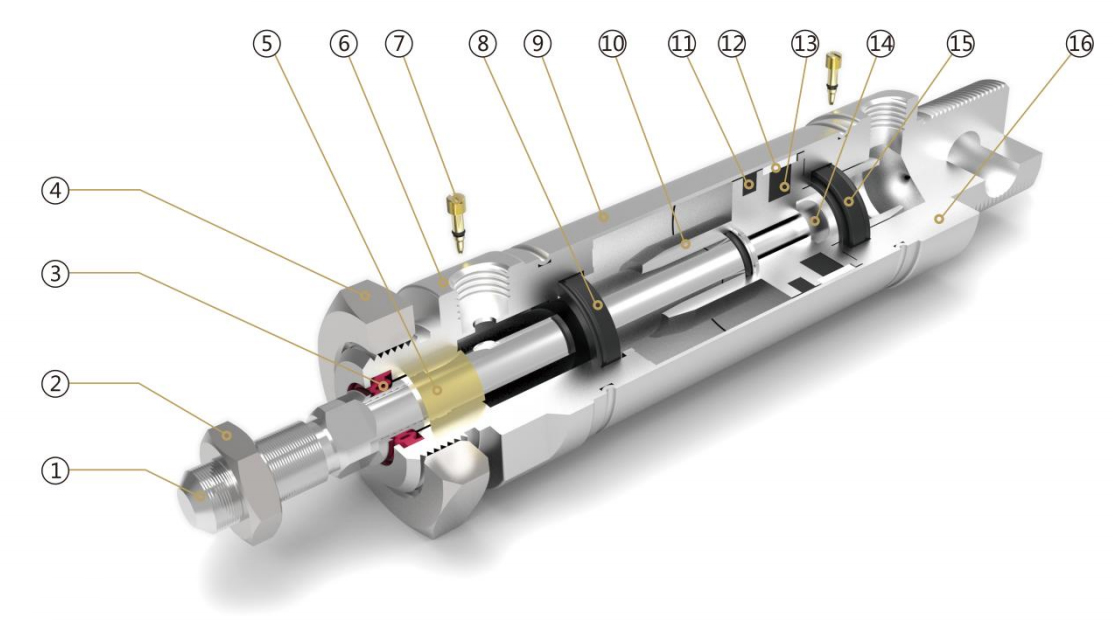

內部結構圖

零件表

編號 名稱 編號 名稱
1? 活塞桿 9? 缸筒
2? 六角螺母 10? 活塞
3? 軸心密封圈 11? 活塞密封圈
4? 六角螺母 12? 耐磨環
5? DU干軸承 13? 磁鐵
6? 前蓋 14? 內六角圓栓頭螺釘
7? 節流針 15? 緩沖密封圈
8? 緩沖密封圈 16? 后蓋

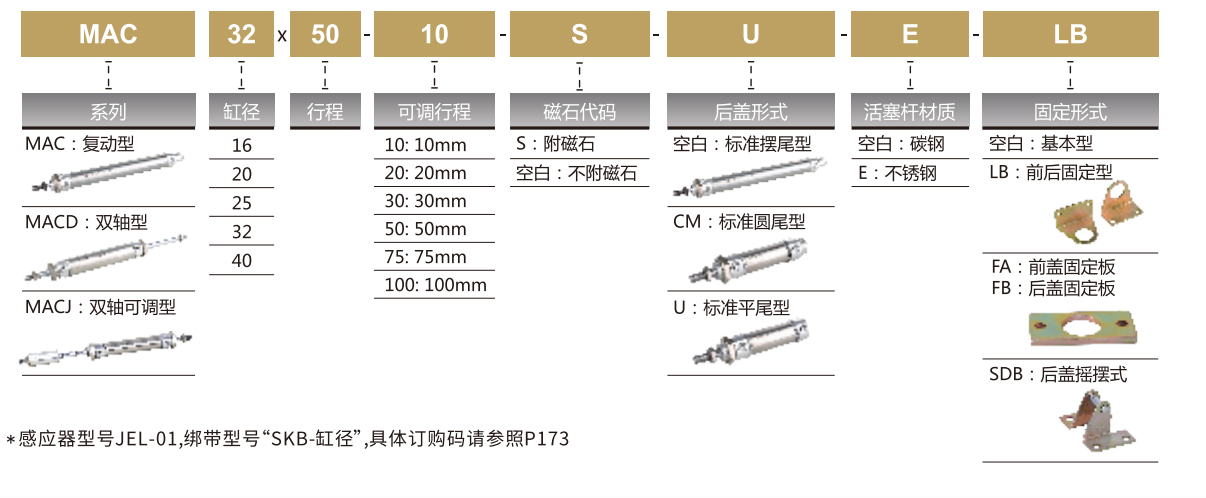

訂購碼


規格參數

內徑

16

20

25

32

40

動作形式

復動型

工作介質

空氣

固定型式

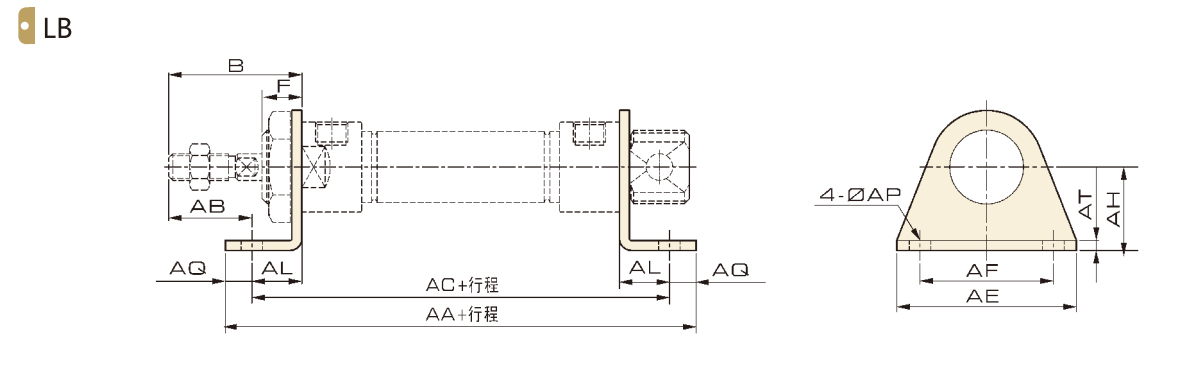

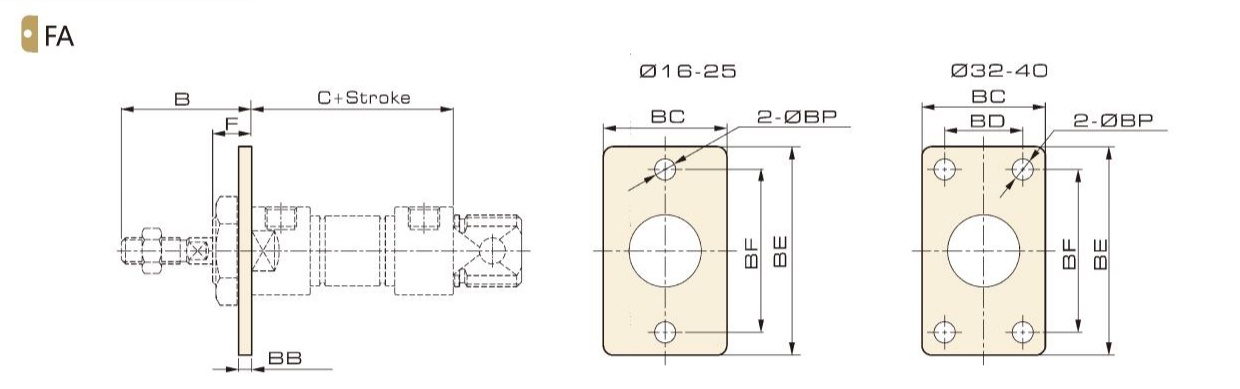

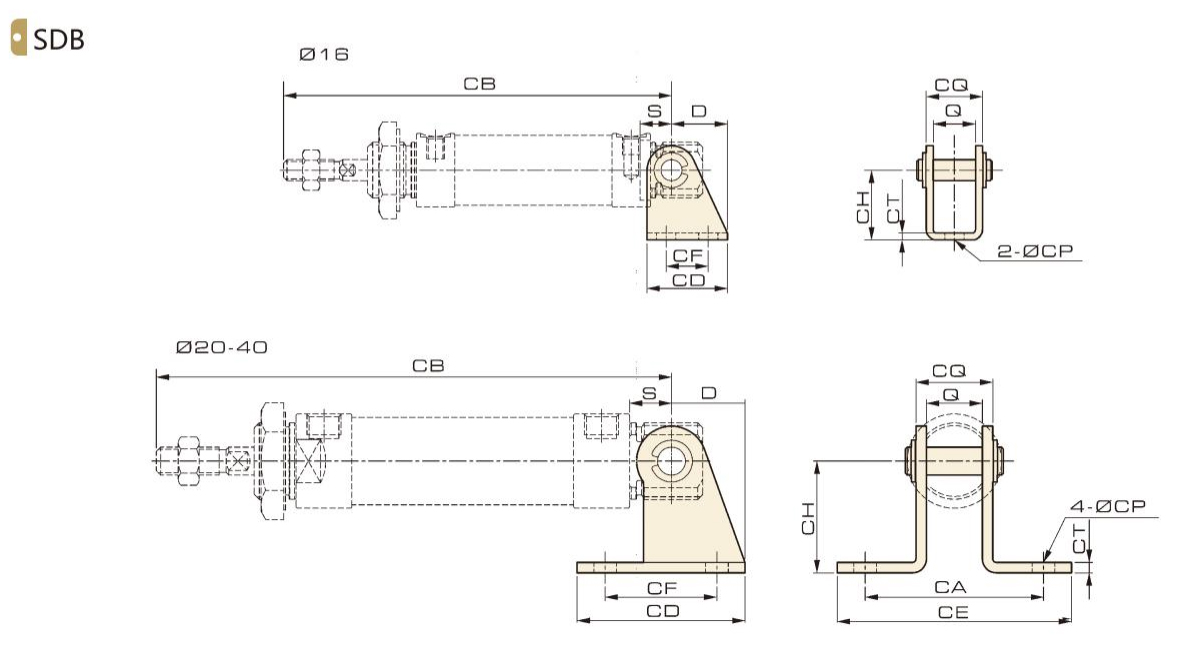

基本型、 LB 型、 FA 型、 FB型、SDB型

使用壓力范圍

0.1 ?1.0MPa

保證耐壓力

1.5 MPa

使用溫度范圍

-20 ?80℃

使用速度范圍

50-800mm/s

緩沖型式

可調氣緩沖

接管口徑

M5X0.8

G1/8"

行程

內徑 標準行程 最大行程
MAC 16/20/25/32/40 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300 500

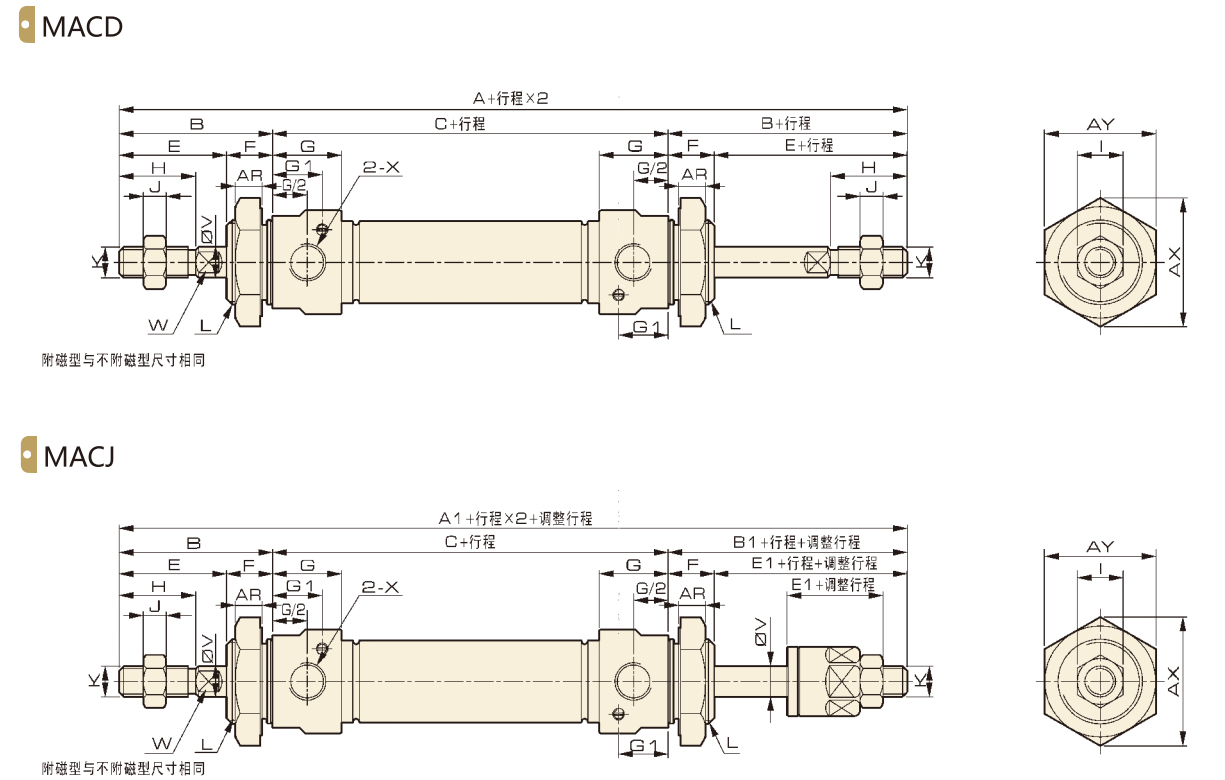

MACD/MACJ 16/20/25/32/40 15 20 25 30 40 50 60 75 80 100 125 150 160 175 200 250 275 300 300
