其他和氣缸配件

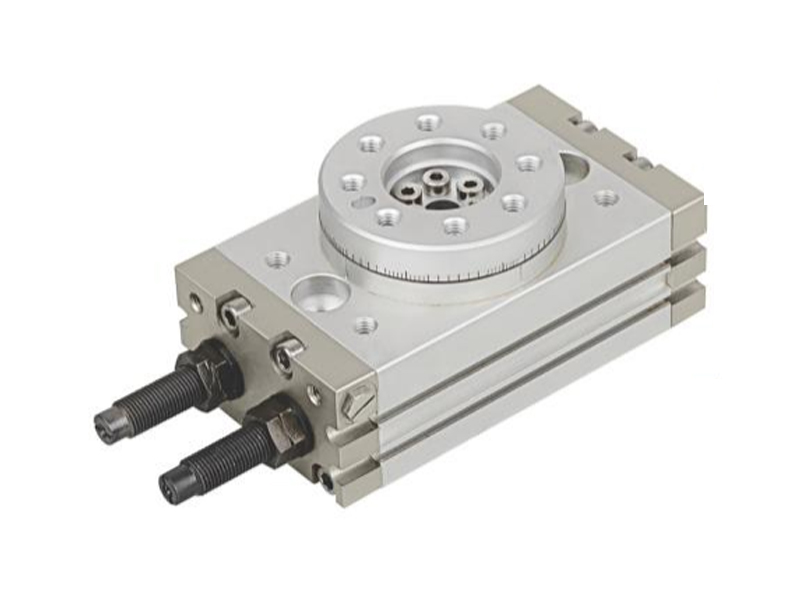

JSQB系列擺臺（齒輪齒條式）

JSQB系列擺臺（齒輪齒條式）

性能特點:

1.回轉臺型，工件安裝方便。
2.中空軸可用于引入電線或氣管。
3.標準帶角度調整裝置，調節角度范圍大。(0~190°)
4.內置磁環，可安裝磁性開關。

  • 產品參數

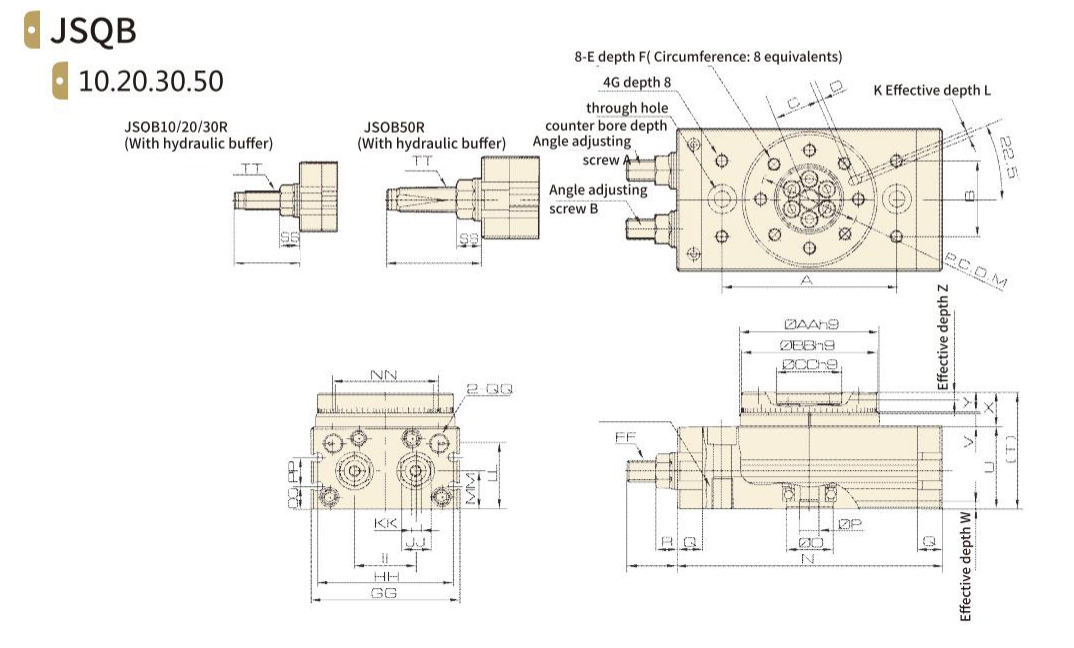

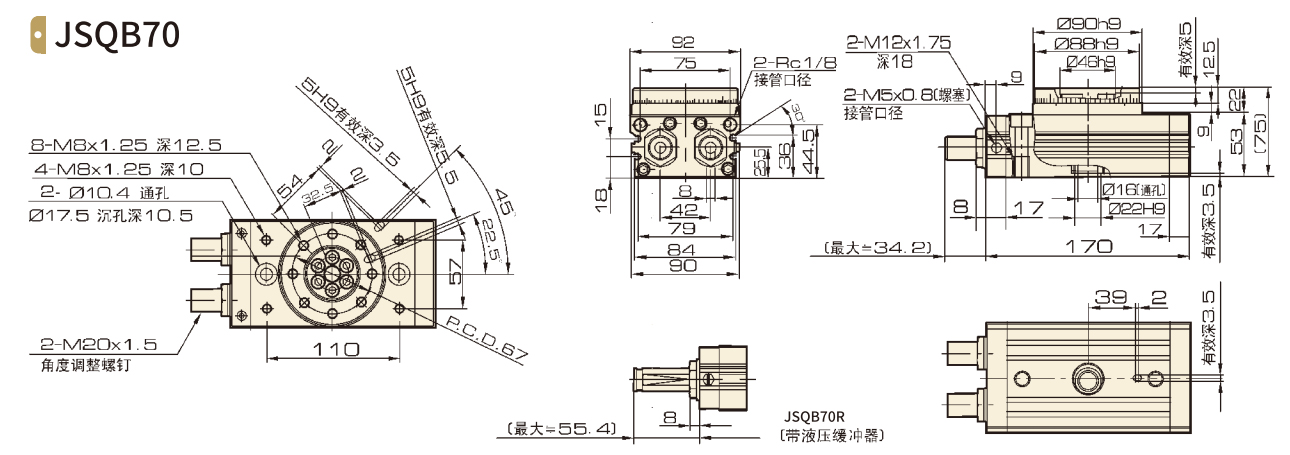

  • 產品尺寸

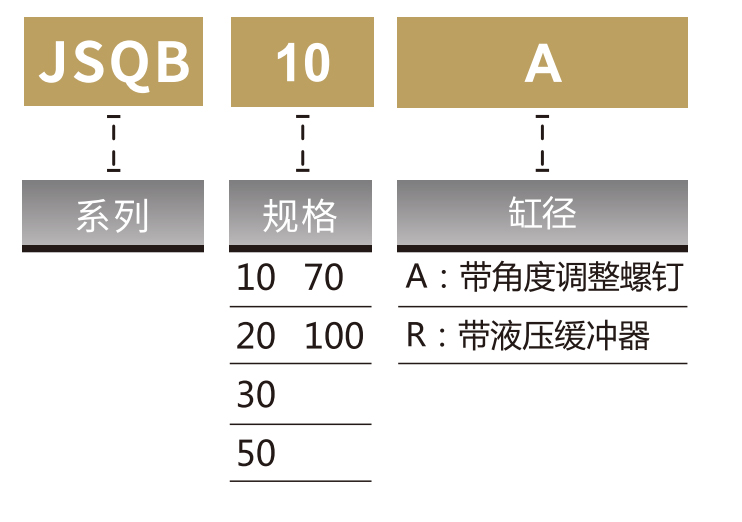

訂購碼

行程/磁性開關型號表

代號

*磁性開關型號

10

JEL-07D

20

30

50

70

100

[注]磁性開關請參照P173

?

規格參數

規格 10? 20? 30? 50? 70? 100?
使用流體 ? 空氣(不給油)
動作方式 ? 雙作用
使用壓力范圍 ? 0.15～0.7MPa
環境及流體溫度 -10~60℃(但未凍結)
緩沖 橡膠緩沖(標準)/液壓緩沖器(可選)
允許功能 帶角度調整螺釘 0.007J 0025J 0.048J 0.081J 0.24J 0.32J
帶液壓緩沖器 0.039J 0.116J 0.294J 1.1J 1.6J
角度調節范圍 ? 0~190°
最大擺動角度 ?? 190°
穩定搖動時間
范圍
接管口徑		 帶角度調整螺釘 0.2~1.0s/90° 0.2~1.5s/90° 0.2~2.0s/90°
帶液壓緩沖器 0.2~0.7s/90° 0.2~1.0s/90°
? M5x0.8 1/8

注)：最高使用壓力是受液壓緩沖器的最大允許負載重限制。
