其他和氣缸配件

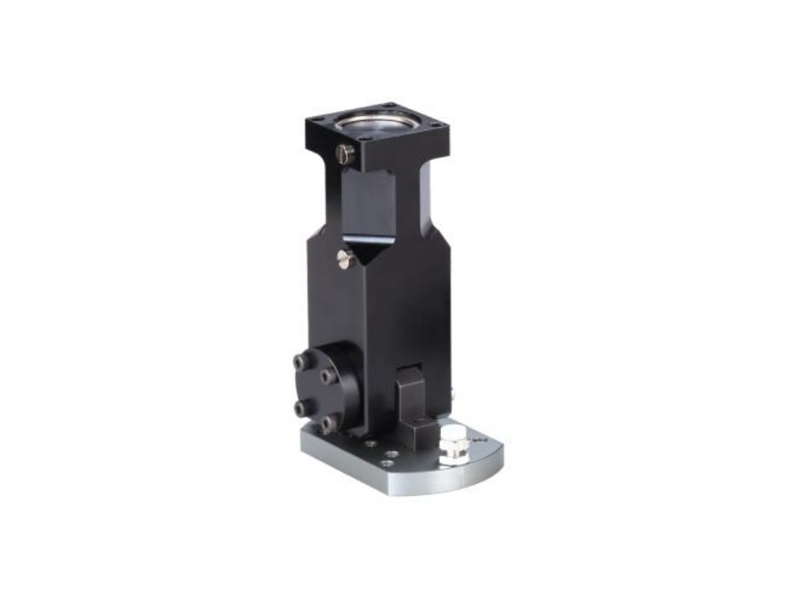

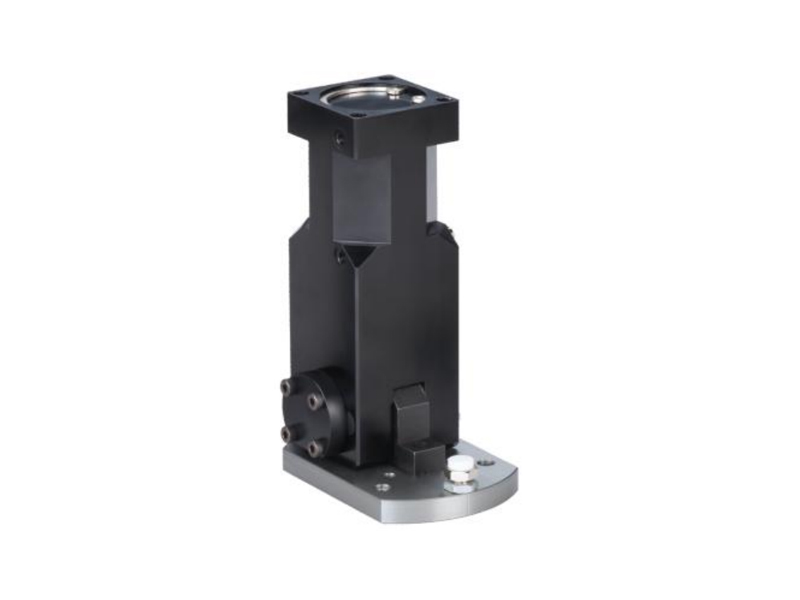

PPRM系列翻轉氣缸

PPRM系列翻轉氣缸

性能特點:

1、旋轉角度 90度；
2、氣缸伸出反轉為倍力，有效增加氣缸出力要求；
3、全新的倍力連接機構，減少接管口；
4、前活塞轉軸孔壓有工程塑料軸承，有效減少軸與軸孔的摩擦；
5、前活塞密封件使用耐高溫材料，有效增加了氣缸使用壽命；
6、連接板裝有鋼絲螺套，有效增加螺紋孔使用壽命。

  • 產品參數

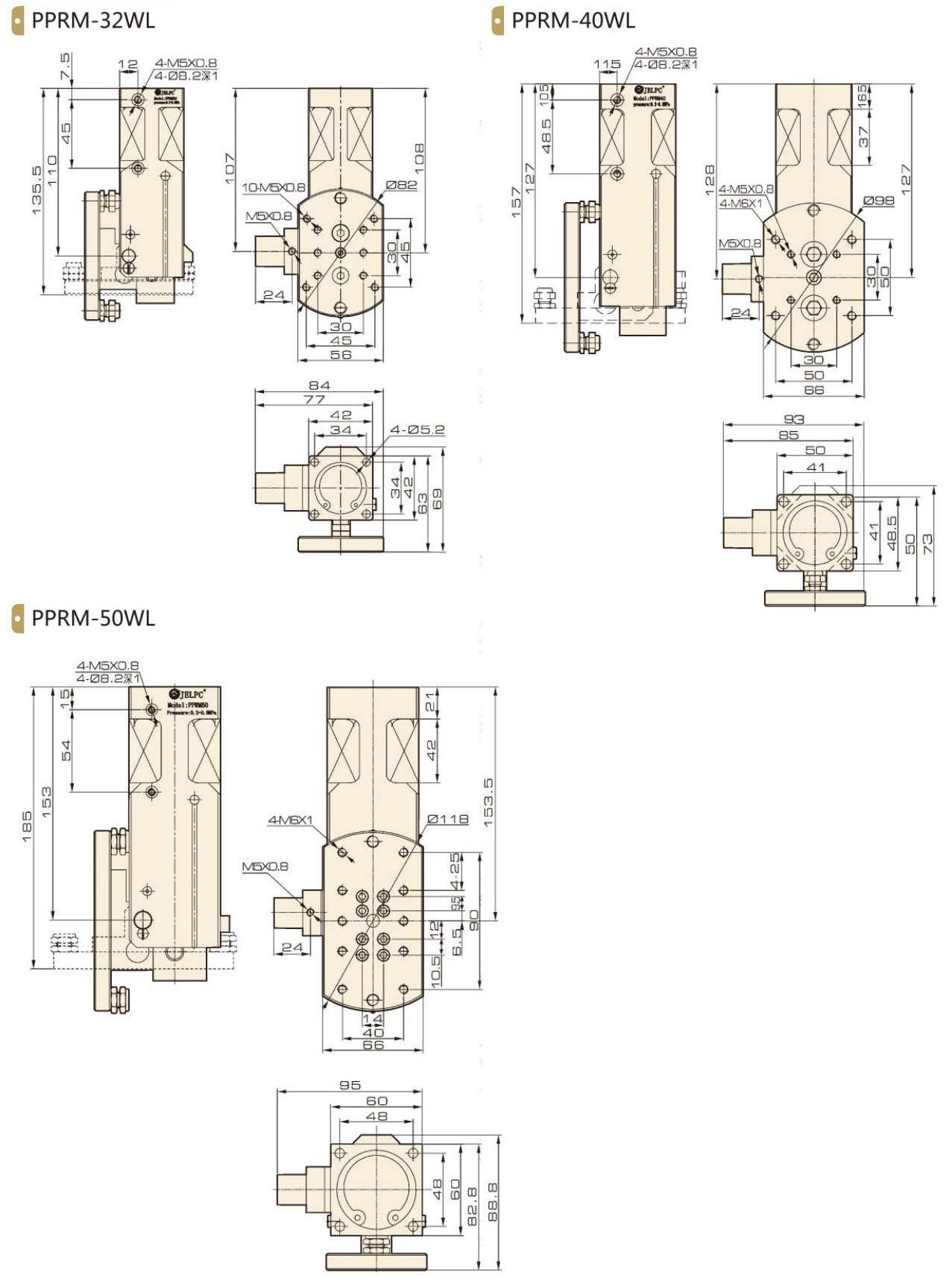

  • 產品尺寸

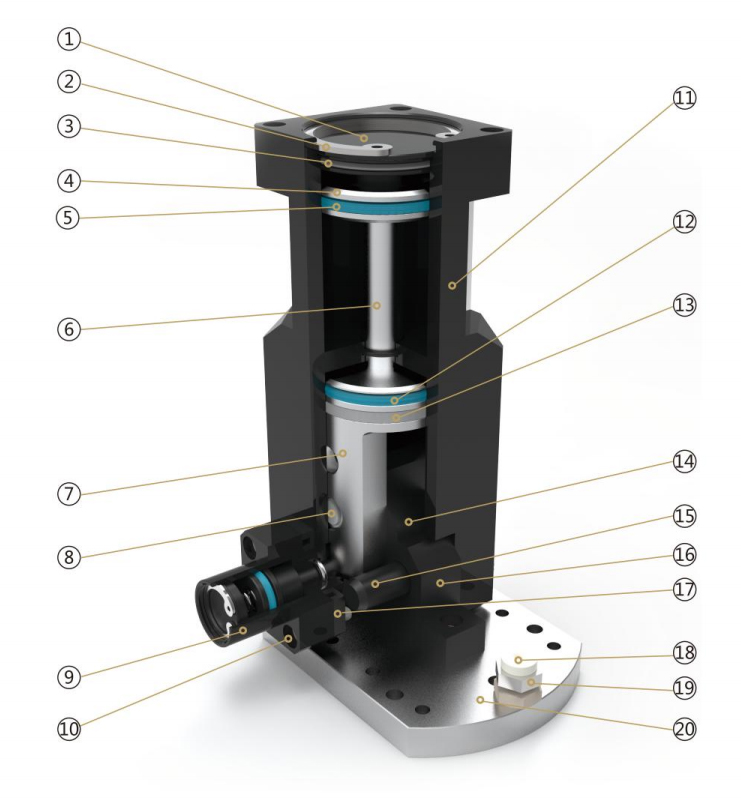

內部結構圖

零件表

編號 名稱 編號 名稱 編號 名稱
1? 后蓋 8? 軸承 15? 長銷
2? 孔用彈簧擋圈 9? 鎖缸 16? 連接塊
3? O形圈 10? 內六角圓柱頭螺釘 17? 墊塊
4? 小活塞 11? 缸筒 18? 防撞墊
5? C形圈 12? Y形圈 19? 防撞螺釘
6? 活塞桿 13? 磁石 20? 連接板
7? 大活塞 14? 銷 ? ?

訂購碼

*Standard wire length is 1 meter, please specify for other length.


規格參數

型號

PPRM-32WL

PPRM-40WL

PPRM-50WL

接管口徑

M5x0.8

工作介質

40 Micron Filtered 空氣

Operating Pressure

0.2?0.8MPa

Max. Test Pressure

20MPa

Operating Temperature

-20 ?80o℃

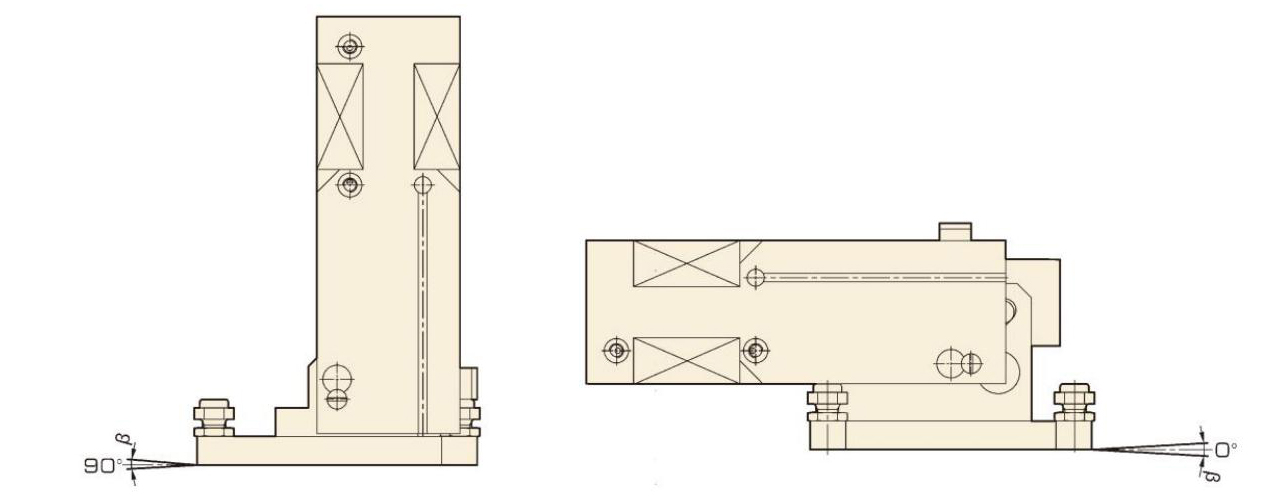

Rotation Angle

90°

Adjustable Angle

±2°

±4°

±3°

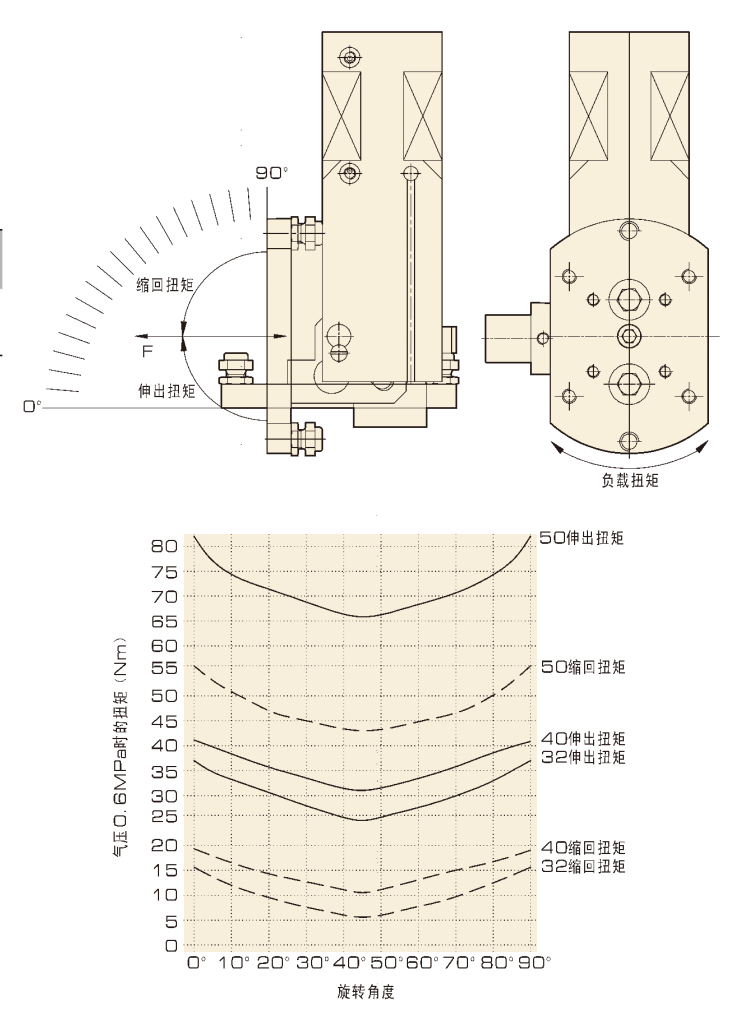

When The Pressure 0.6 Mpa, The Torque Of The Cylinder

>9.5Nm

> 24Nm

>45Nm

重量

500g

1050g

1635g
