電磁閥

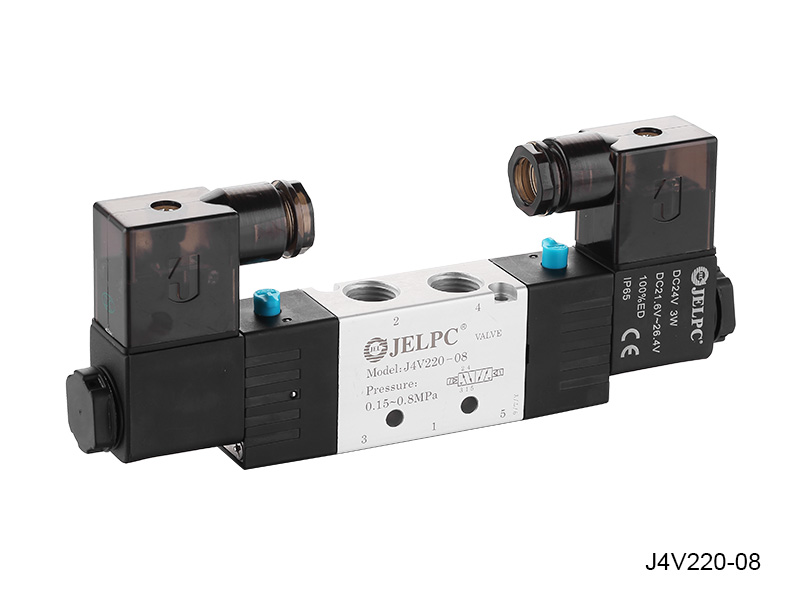

J4V200系列電磁閥

J4V200系列電磁閥

性能特點：
1.閥芯兩端增加耐磨環結構，使閥芯在切換過程中更加平穩，增加壽命；
2.密封圈原裝日本進口，優化內腔流道，最大限度地增加流動面積；
3.先導閥座采用臺灣進口閥座，表面設置5條裝飾筋；手動桿強度好，外觀更有特色（已申請外觀專利）；
4.閥體表面采用新型環保工藝；
5.裝配采用全自動裝配測試流水線，產品一致性好。

  • 產品參數

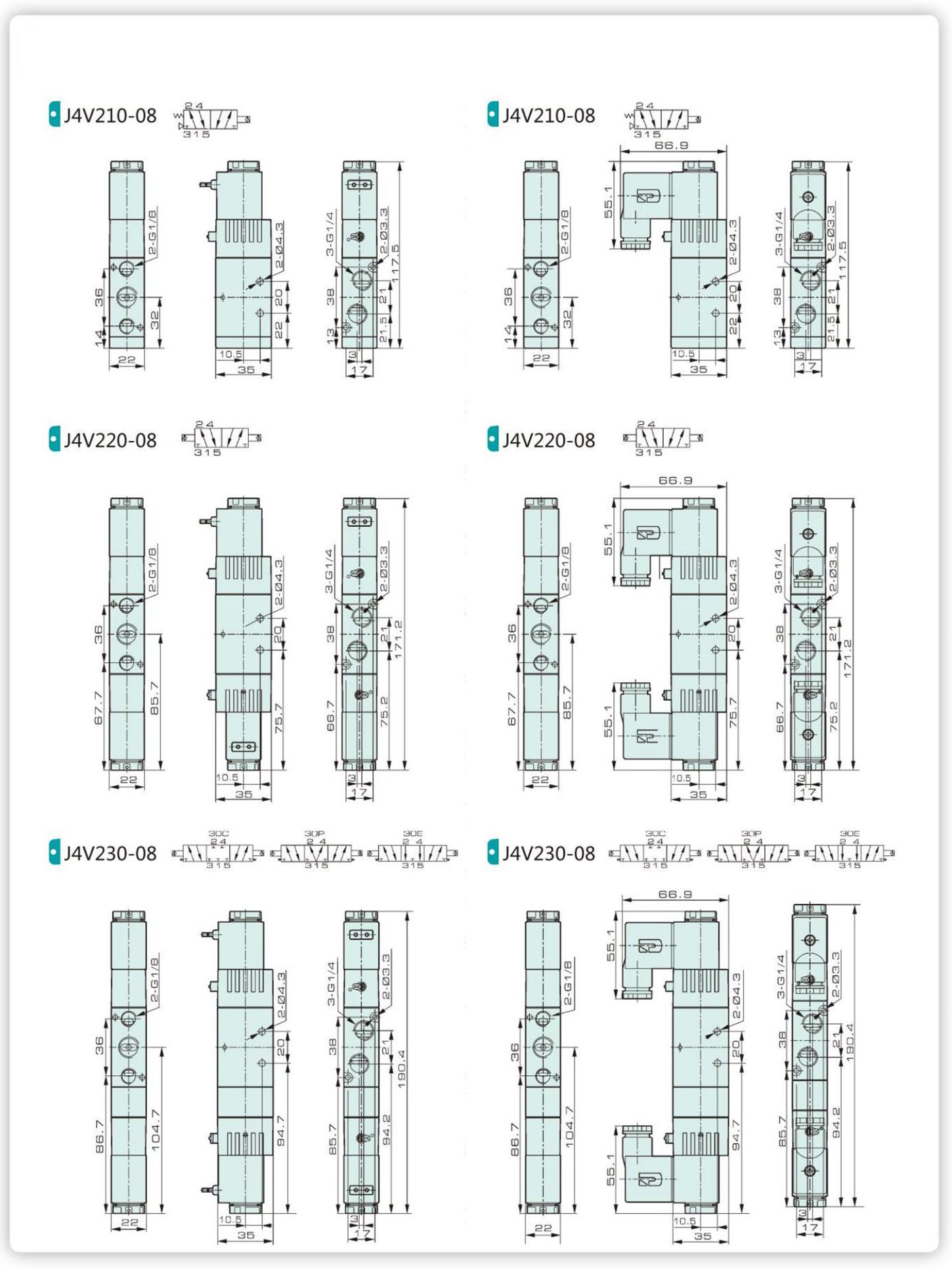

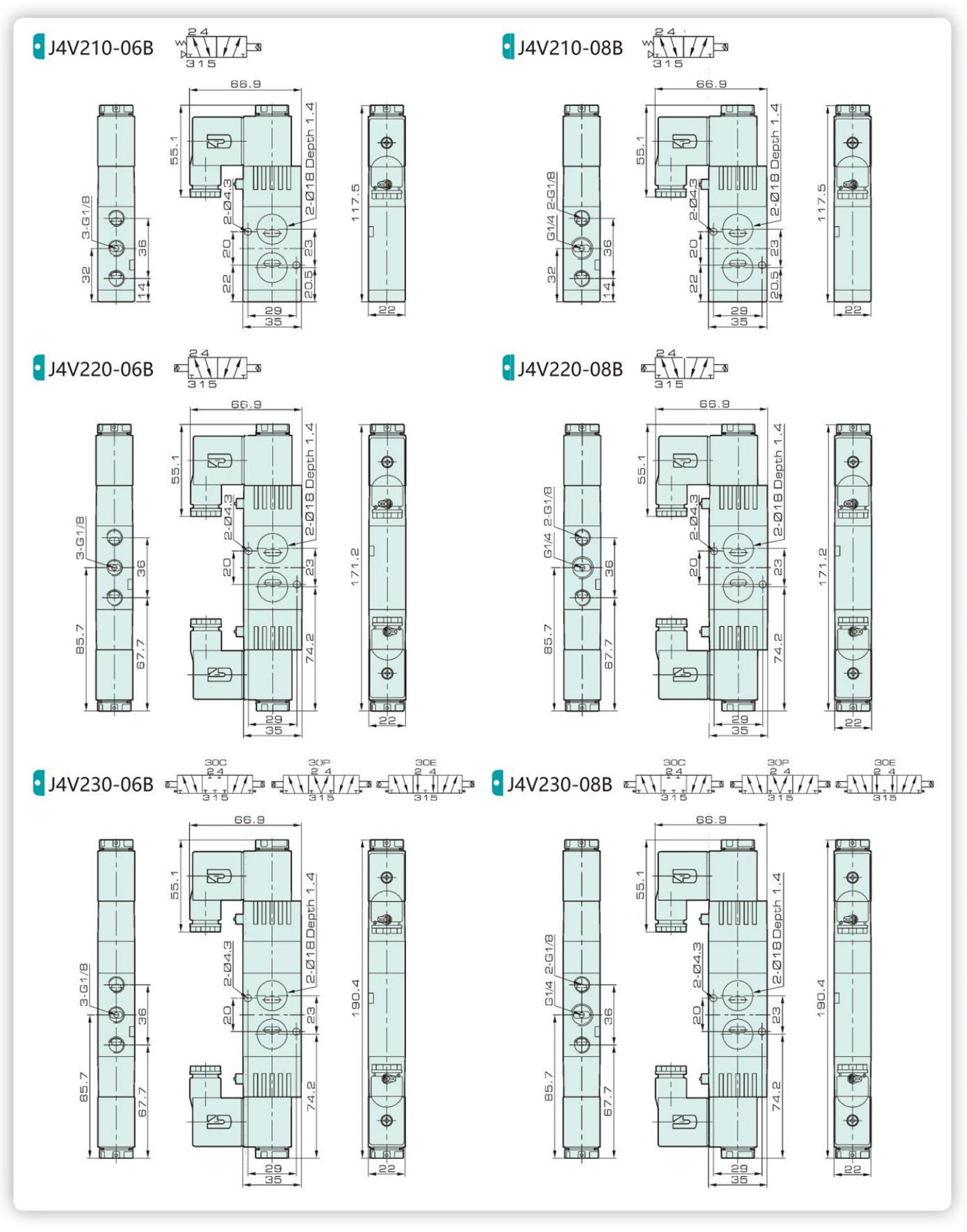

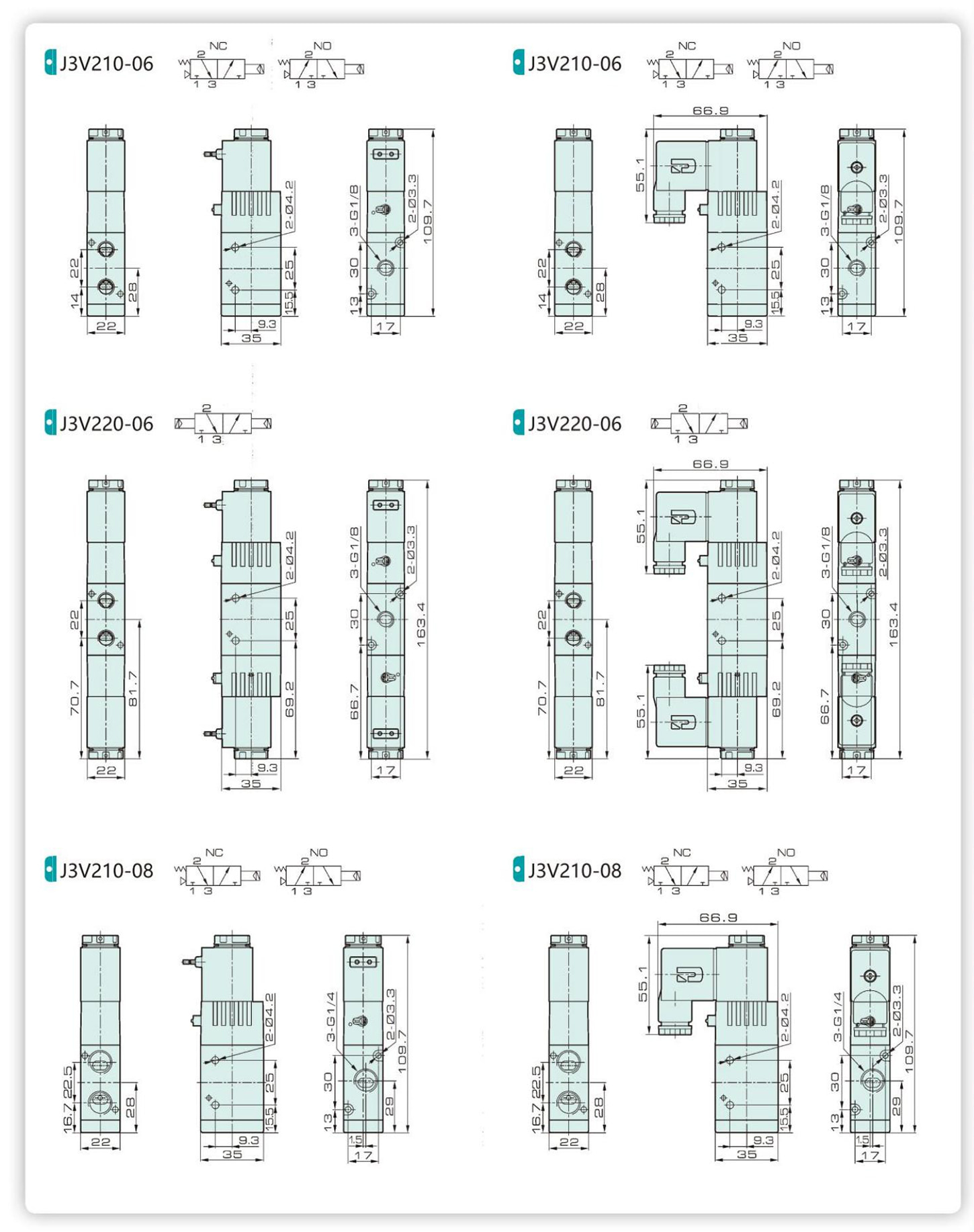

  • 產品尺寸

內部結構圖


零件表

編號 名稱 編號 名稱 編號 名稱
1? 十字槽盤頭螺釘 7? 閥桿 13? 線圈
2? 后蓋 8? 活塞 14? 線圈螺母
3? 彈簧 9? Y形圈 15? 壓板
4? 異形密封圈 10? 彈簧 16? O形圈
5? 閥體 11? 手動桿 17? 鐵芯
6? 扁形圈 12? 接線盒 18? 先導閥座


流量性能指標提升

?

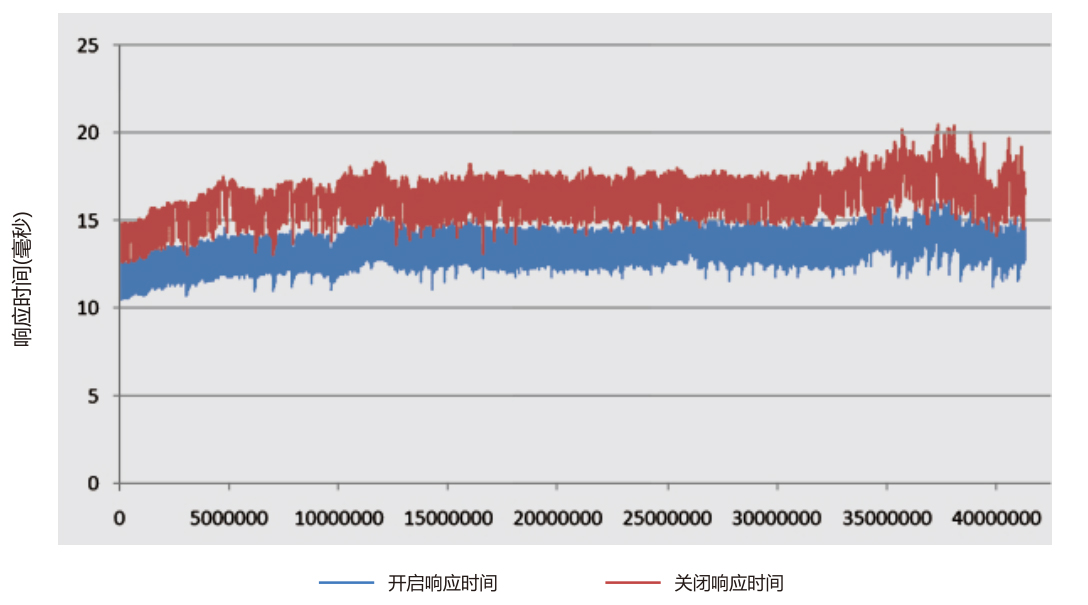

電磁閥壽命提升

?

電磁閥響應時間在25毫秒以內，經電磁閥4000萬次壽命測試后的響應時間變化小。


訂購碼


規格參數

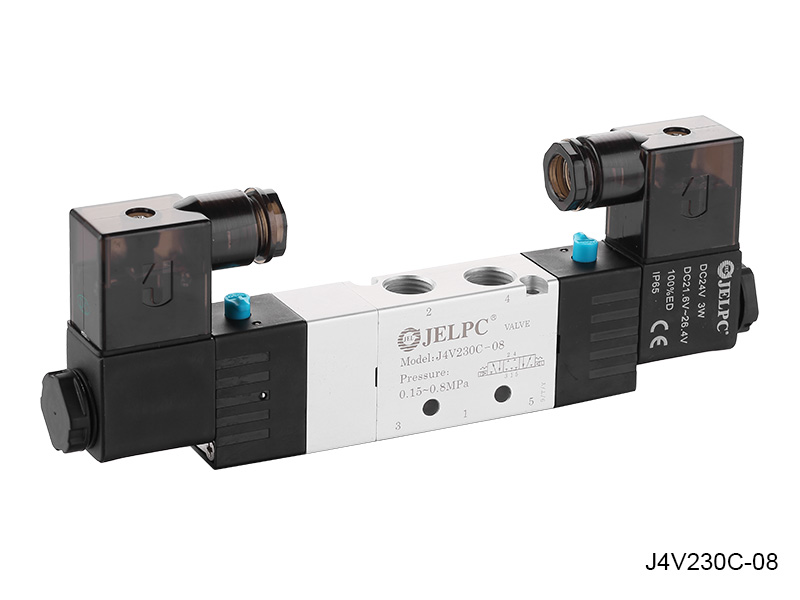

型號 J4V210-06 J4V220-06 J4V230C-06 J4V230E-06 J4V230P-06 J4V210-08 J4V220-08 J4V230C-08 J4V230E-08 J4V230P-08
4A210-06 4A220-06 4A230C-06 4A230E-06 4A230P-06 4A210-08 4A220-08 4A230C-08 4A230E-08 4A230P-08
位置數 二位五通 三位五通 二位五通 三位五通
有效截面積 14mm2(CV=0.78) 12mm2(CV=0.67) 16mm2(CV=0.89) 12mm2(CV=0.67)

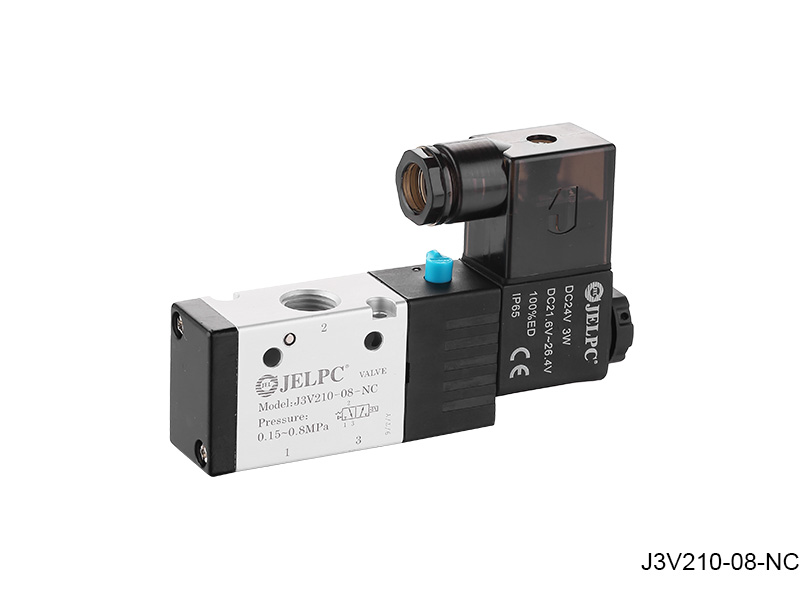

型號 J3V210-06 J3V220-06 3A210-06 3A220-06 J3V210-08 J3V220-08 3A210-08 3A220-08
位置數 二位三通
有效截面積 14mm2(CV=0.78) 16mm2(CV=0.89)
接管口徑 進氣=出氣=排氣=G1/8” 進氣=出氣=G1/4”排氣=G1/8”
工作介質 經40微米過濾的空氣
動作方式 內部先導式
使用壓力 0.15～0.8MPa
最大耐壓力 1.2MPa
工作溫度 -20～70℃
電壓范圍 ±10%
耗電量 AC:3.5VA? DC:3.0W
絕緣性及防護等級 F級.IP65
接線形式 出線式或端子式
最高動作頻率 每秒五次
最短勵磁時間 0.05秒
