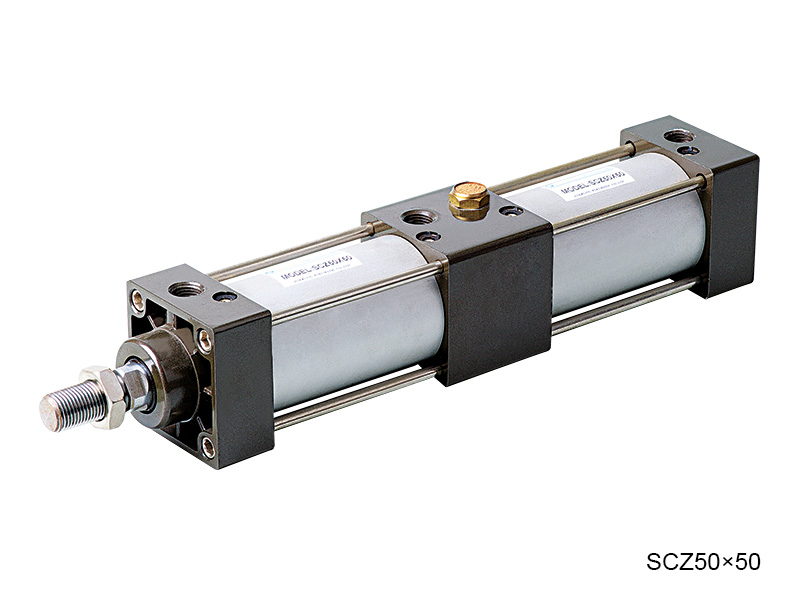

SCT系列多位置氣缸

聯系我們 PDF下載

產品參數
產品尺寸

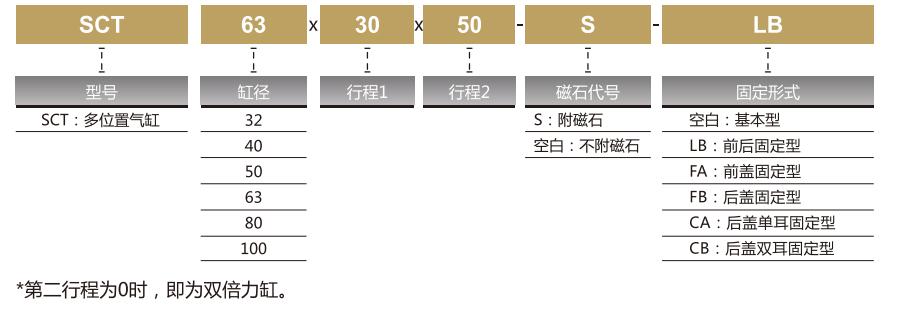

訂購碼

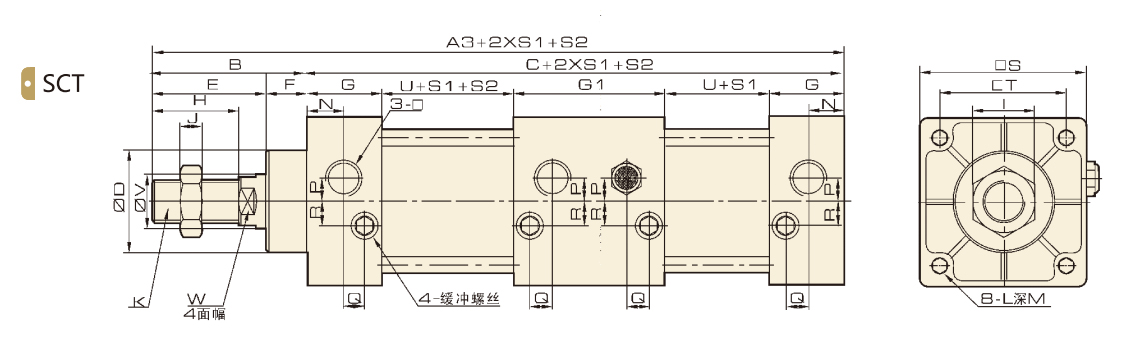

外形尺寸

尺寸表

內徑/符號	A3	B	C	D	E	F	G	G1	H	I	J	K
32	233	47	186	28	32	15	27.5	55	22	17	6	M10x1.25
40	235	49	186	32	34	15	27.5	55	24	17	7	M12x1.25
50	243	57	186	38	42	15	27.5	55	32	23	8	M16x1.5
63	249	57	192	38	42	15	27.5	55	32	23	10	M16x1.5
80	296	75	221	47	54	21	33	66	40	26	10	M20x1.5
100	310	75	235	47	54	21	33	66	40	26	10	M20x1.5
125	350	104	122	55	70	34	33	66	54	40	10	M27x2

內徑/符號	L	M	N	O	P	Q	R	S	T	V	U	W
32	M6x1	9.5	13.7	G1/8	3.5	7.5	7	45	33	12	38	10
40	M6x1	9.5	13.5	G1/4	6	8.2	9	50	37	16	38	14
50	M6x1	9.5	13.5	G1/4	8.5	8.2	9	62	47	20	38	17
63	M8x1.25	9.5	13.5	G3/8	7	8.2	8.5	75	56	20	41	17
80	M10x1.5	11.5	16.5	G3/8	10	9.5	14	94	70	25	41	22
100	M10x1.5	11.5	16.5	G1/2	10	9.5	14	112	84	25	47	22
125	M12x1.75	15.5	16.5	G1/2	10	10	11	140	110	32	57	27

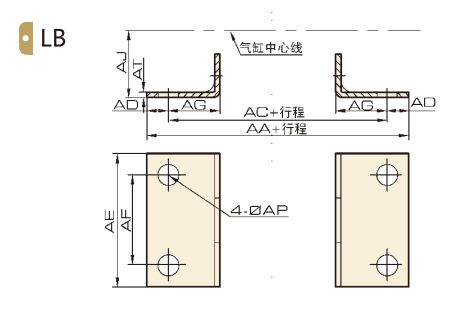

LB腳架外形尺寸

尺寸表

內徑/符號	32	40	50	63	80	100	125	160	200
AA	153	169	173	184	200	210	249	328	380
AC	134	140	149	158	168	174	249	288	320
AD	9.5	14.5	12	12	16	18	18	20	28
AE	50	57	68	80	97	112	140	180	220
AF	33	36	47	56	70	84	90	115	135
AG	20.5	23.5	28	31	30	30	45	60	70
AJ	28	30	36.5	41	49	57	90	115	135
AP	9	12	12	12	14	14	16	18	22
AT	3	3	3	3	4	4	7	7	9

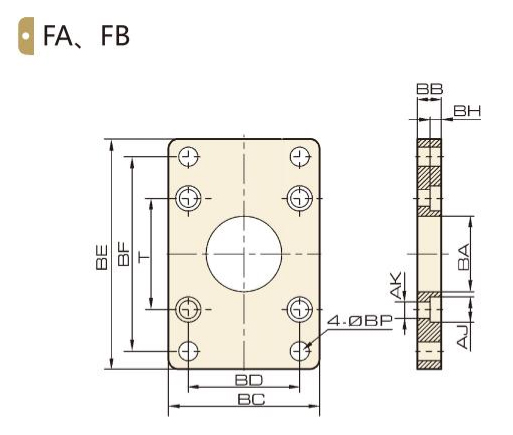

FA、FB法蘭外形尺寸

尺寸表

內徑/符號	32	40	50	63	80	100	125	160	200
BA	28.3	32.3	38.3	38.3	47.3	47.3	62	72	82
BB	10	10	10	12	16	16	20	20	25
BC	47	52	65	76	95	115	141	180	220
BD	33	36	47	56	70	84	90	115	135
BE	72	84	104	116	143	162	218	278	322
BF	58	70	86	98	119	138	180	230	270
BH	6.5	6.5	6.5	8.5	10.5	10.5	13	15	18
AJ	10.5	10.5	10.5	13.5	16.6	16.6	19	25	25
AK	6.5	6.5	6.5	8.5	10.5	10.5	12.5	18	18
BP	7	7	9	9	12	12	16	18	22
T	33	37	47	56	70	84	110	140	175

CA單耳環外形尺寸

尺寸表

內徑/符號	32	40	50	63	80	100	125	160	200
S	45	50	62	75	94	112	140	177	217
T	33	37	47	56	70	84	110	140	175
DC	34	34	34	34	48	48	50	55	60
DD	14	14	15	15	20	20	25	30	30
DE	12	14	14	14	20	20	25	30	30
DJ	14	14	15	15	20	20	25	28	25
DQ	16	20	20	20	32	32	70	90	90
D	6.5	6.5	6.5	8.5	10.5	10.5	12.5	18	18

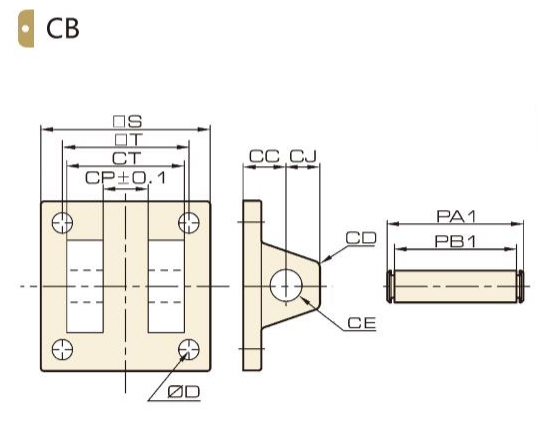

CB雙耳環外形尺寸

尺寸表

內徑/符號	32	40	50	63	80	100	125	160	200
CC	19	19	19	19	32	32	50	55	60
CD	5	5	3	3	8	8	25	30	35
CE	12	14	14	14	20	20	25	30	30
CJ	13	13	15	15	21	21	25	25	33
CP	16.3	20.5	20.3	20.3	32.3	32.3	70	90	90
CT	32	44	52	52	64	64	120	162	75
PAI	41	53	61	61	75	75	136	176	188
PBI	34	46	54	54	66	66	124	162	177
S	48	50	62	75	94	112	140	176	217
T	33	37	47	56	70	84	110	140	175
D	6.5	6.5	6.5	8.5	10.5	10.5	12.5	18	18

TC中擺外形尺寸

尺寸表?

內徑/符號	32	40	50	63	80	100	125	160	200
EB	87	113	126	138	164	182	210	276	320
EC	53	63	76	88	114	132	150	94	244
ED	33	37	47	56	70	84	110	140	175
EE	55	63	76	88	114	132	160	200	245
EG	16	25	25	25	25	25	25	36	36
EP	16	25	25	25	25	25	30	32	32
ET	30	30	30	30	35	40	36	40	46
S	37.5	45.5	55.5	68.5	87.5	107.5	135	72	210

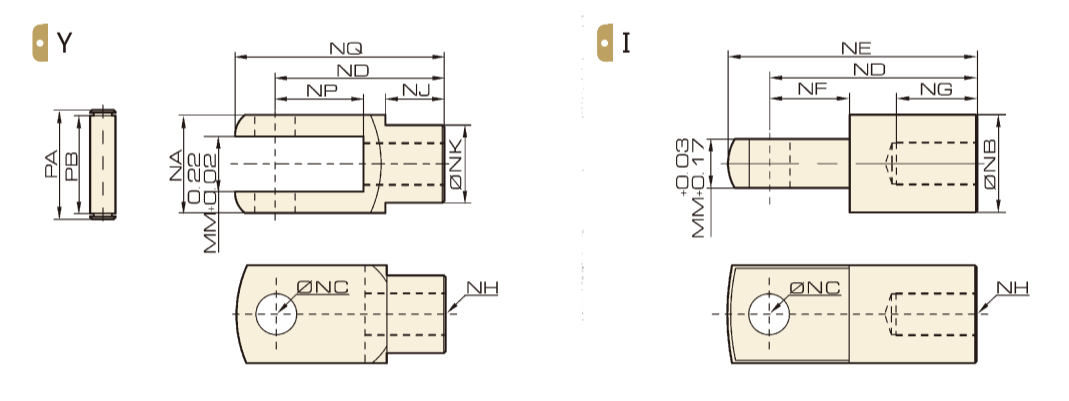

Y、I接頭外形尺寸

尺寸表

型號

F?-M10125I/Y

19?

20?

10?

40?

52?

15?

20?

M10×1.25

15.5?

16?

10?

20?

52?

30?

21?

F?-M12125I/Y

24?

12?

48?

62?

24?

20?

M12×1.25

20.5?

20?

12?

24?

62?

36?

27?

F?-M16150I/Y

32?

16?

64?

89?

32?

23?

M16×1.5

26?

30?

16?

32?

83?

44?

34?

F?-M16150I/Y

32?

16?

64?

89?

32?

23?

M16×1.5

26?

30?

16?

32?

83?

44?

34?

F?-M20150I/Y

40?

20?

80?

112?

40?

30?

M20×1.5

30?

38?

20?

39.5?

105?

52?

42?

F?-M20150I/Y

40?

20?

80?

112?

40?

30?

M20×1.5

30?

38?

20?

39.5?

105?

52?

42?

F?-M27200I/Y

62?

49?

20?

99?

122?

54?

50?

M27×2

28?

38?

30?

43?

120?

75?

66?

F?-M36200I/Y

70?

61?

30?

125?

155?

43?

70?

M36×2

40?

53?

40?

43?

153?

96?

82?

F?-M36200I/Y

70?

61?

30?

125?

155?

43?

70?

M36×2

40?

53?

40?

43?

153?

96?

82?

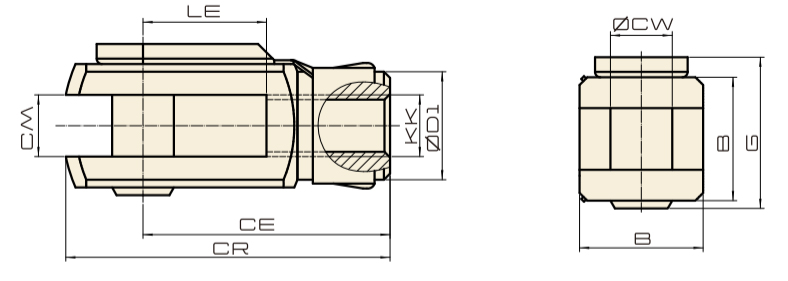

CK型Y形接頭外形尺寸

尺寸表

型號	KK	B	CE	CM	CR	CW	D1	G	LE
F-M04070CK	M4X0.7	8?	16?	4?	21?	4?	8?	11?	8?
F-M05080CK	M5X0.8	10?	20?	5?	26?	5?	9?	13?	10?
F-M06100CK	M6×1	12?	24?	6?	31?	6?	10?	16?	12?
F-M08125CK	M8×1.25	16?	32?	8?	42?	8?	14?	20?	16?
F-M10125CK	M10×1.25	20?	40?	10?	52?	10?	18?	25.5?	20?
F-M12125CK	M12×1.25	24?	48?	12?	62?	12?	20?	29.5?	24?
F-M14150CK	M14×1.5	27?	56?	14?	72?	14?	24?	29.5?	28?
F-M16150CK	M16×1.5	32?	64?	16?	83?	16?	26?	38.5?	32?
F-M18150CK	M18×1.5	36?	72?	18?	94?	18?	30?	42?	36?
F-M20150CK	M20×1.5	40?	80?	20?	105?	20?	34?	47?	40?
F-M27200CK	M27×2	55?	112?	30?	148?	30?	48?	63?	56?

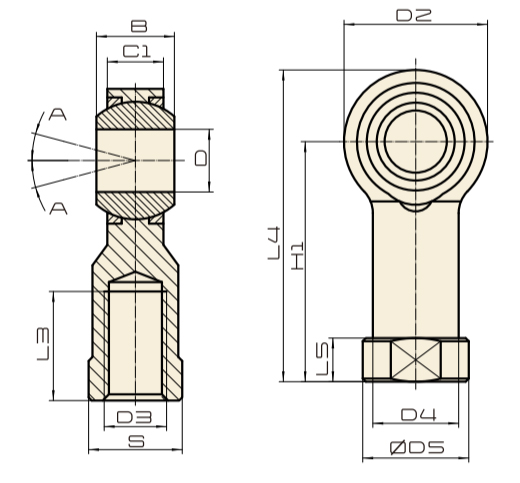

PHSA魚眼接頭外形尺寸

尺寸表

型號

A°

F-M05070PHSA

M5X0.8

18?

11?

27?

10?

8.5?

36?

13?

F-M06100PHSA

M6X1

20?

13?

11?

6.75?

30?

12?

10?

40?

13?

F-M08125PHSA

M8X1.25

24?

16?

14?

12?

36?

16?

12.5?

48?

14?

F-M10125PHSA

M10X1.25

10?

28?

19?

17?

14?

6.5?

10.5?

43?

20?

15?

57?

13?

F-M12125PHSA

M12X1.25

12?

32?

22?

19?

16?

6.5?

12?

50?

22?

17.5?

66?

13?

F-M14125PHSA

M14X1.5

14?

36?

25?

22?

19?

13.5?

57?

25?

20?

75?

16?

F-M16125PHSA

M16X1.5

16?

40?

27?

24?

21?

15?

64?

28?

22?

84?

15?

F-M18150PHSA

M18X1.5

18?

44?

31?

27?

23?

10?

16.5?

71?

32?

25?

93?

15?

F-M20150PHSA

M20X1.5

20?

50?

34?

30?

25?

10?

18?

77?

33?

27.5?

102?

14?

F-M27200PHSA

M27X2

30?

70?

50?

41?

37?

15?

25?

110?

51?

40?

145?

17?

FDJT浮動接頭

尺寸表

型號

? MA

F-M06100FDJT

M6X1

? 35?

13?

12?

16?

10?

F-M08125FDJT

M8X1.25

? 53?

20?

18?

24?

12?

13?

14?

F-M10125FDJT

M10X1.25

? 58?

22?

21?

26?

13?

10?

17?

F-M12125FDJT

M12X1.25

? 64?

22?

24?

32?

15?

12?

19?

F-M16150FDJT

M16X1.5

? 90?

27?

36?

45?

23?

17?

27?

12?

24?

F-M20150FDJT

M20X1.5

102?

32?

40?

53?

28?

22?

32?

13?

30?

10?

F-M27200FDJT

M27X2

120?

37?

48?

60?

35?

26?

41?

15?

36?

12?
