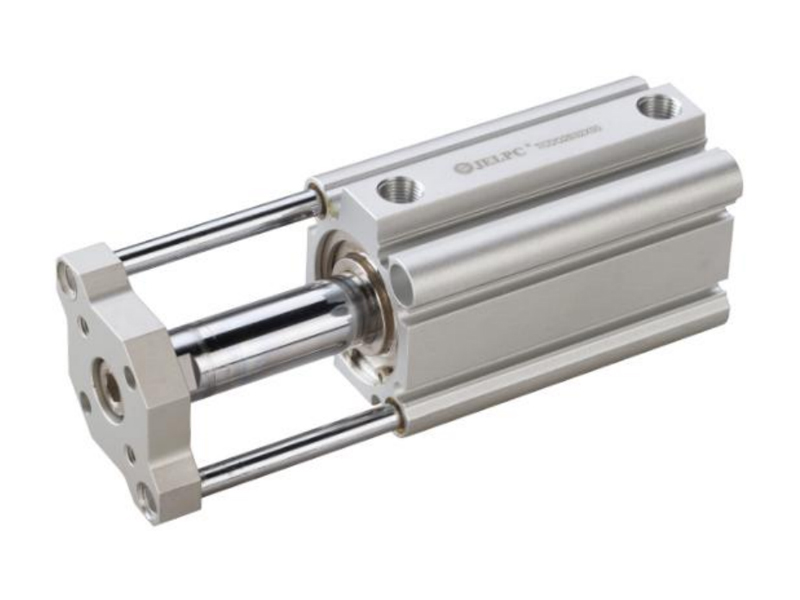

性能特點：
1.前蓋裝有DU干軸承，導向性能好且耐磨。
2.軸封材料選用了PU材質，PU材質具有強度高、韌性好、耐磨、耐油、耐老化等特性。
3.活塞桿與活塞采用鉚合技術提供同心度。
4.雙邊各有兩個倒桿定位，增強側向負載能力，運行更平穩。
5.內部裝有橡膠防撞墊運行時減少噪音。

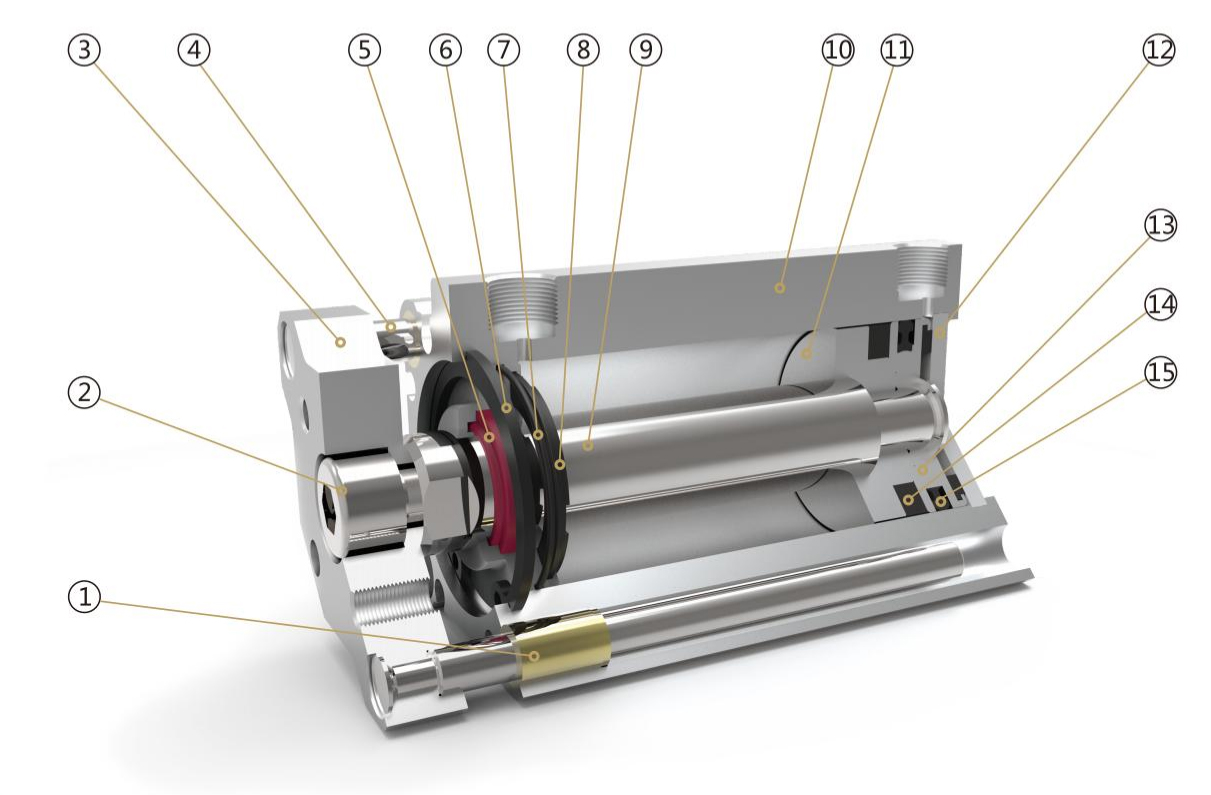

內部結構圖
零件表
| 編號 | 名稱 | 編號 | 名稱 |
| 1? | 銅套 | 9? | 活塞桿 |
| 2? | 內六角螺釘 | 10? | 缸筒 |
| 3? | 固定板 | 11? | 磁鐵座 |
| 4? | 導桿 | 12? | 后蓋 |
| 5? | 防塵圈 | 13? | 活塞 |
| 6? | 孔用彈性擋圈 | 14? | 磁石 |
| 7? | O形圈 | 15? | C形圈 |
| 8? | 防撞墊 | ? | ? |

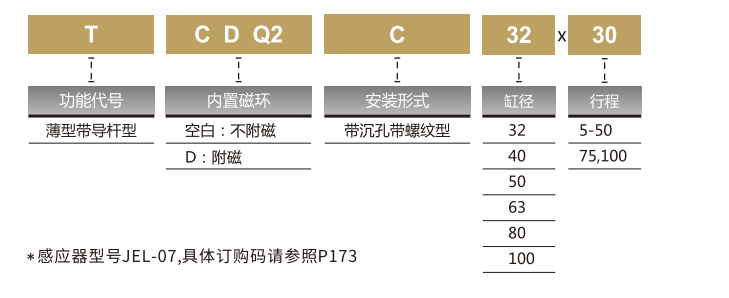

訂購碼
規格參數
| 缸徑 | 32? | 40? | 50? | 63? | 80? | 100? | |
| 動作形式 | 復動型 | ||||||
| 工作介質 | 空氣 | ||||||
| 使用壓力范圍 | 復動型 | 0.1～1.0MPa | |||||
| 保證耐壓力 | 1.5MPa | ||||||
| 使用溫度范圍 | -20～80℃ | ||||||
| 使用速度范圍 | 復動型 | 30～500mm/s | 30～350mm/s | 30～250mm/s | |||
| 接管口徑 | G1/8 | G1/4 | G3/8 | ||||
外形尺寸
尺寸表
|
缸徑/符號 |
行程范圍 |
不附磁 |
附磁 |
EA |
EB |
EC |
||||||||||||
|
A |
B |
F |
Q |
P |
A |
B |
F |
Q |
P |
|||||||||
|
- |
IN |
TF |
- |
IN |
TF |
|||||||||||||
|
32 |
5 |
40 |
23 |
5.5 |
11.5 |
M5X0.8 |
- |
- |
50 |
33 |
7.5 |
10.5 |
G1/8 |
PT1/8 |
NPT1/8 |
45 |
44 |
35 |
|
10-50 |
7.5 |
10.5 |
G1/8 |
PT1/8 |
NPT1/8 |
|||||||||||||
|
75-?100 |
50 |
33 |
||||||||||||||||
|
40 |
5-50 |
46.5 |
29.5 |
8 |
11 |
G1/8 |
PT1/8 |
NPT1/8 |
56.5 |
39.5 |
8 |
11 |
G1/8 |
PT1/8 |
NPT1/8 |
52 |
51.5 |
38 |
|
75-100 |
56.5 |
39.5 |
||||||||||||||||
|
50 |
5-50 |
50.5 |
30.5 |
10.5 |
10.5 |
G1/4 |
PT1/4 |
NPT1/4 |
60.5 |
40.5 |
10.5 |
10.5 |
Gl/4 |
PT1/4 |
NPT1/4 |
62 |
61 |
48.5 |
|
75-100 |
60.5 |
40.5 |
||||||||||||||||
|
63 |
5-50 |
56 |
36 |
10.5 |
15 |
G1/4 |
PT1/4 |
NPT1/4 |
66 |
46 |
10.5 |
15 |
Gl/4 |
PT1/4 |
NPT1/4 |
77 |
76 |
59 |
|
75-100 |
66 |
46 |
||||||||||||||||
|
80 |
5-50 |
67.5 |
43.5 |
12.5 |
16 |
G3/8 |
PT3/8 |
NPT3/8 |
77.5 |
53.5 |
12.5 |
15 |
G3/8 |
PT3/8 |
NPT3/8 |
98 |
97 |
75 |
|
75-100 |
77.5 |
53.5 |
||||||||||||||||
|
100 |
5-50 |
79 |
53 |
13 |
23 |
G3/8 |
PT3/8 |
NPT3/8 |
89 |
63 |
13 |
23 |
G3/8 |
PT3/8 |
NPT3/8 |
117 |
116 |
92.5 |
|
75-100 |
89 |
63 |
||||||||||||||||
?
|
缸徑/符號 |
HA |
OA |
HB |
IA |
IB |
J |
KA |
KB |
L |
M |
N |
OB |
RA |
RB |
V |
W |
Z |
O |
|
32 |
M5X0.8 |
M6X1.0 |
5+0.2?0 |
60 |
58.5 |
4.5 |
28±0.02 |
19.8 |
7 |
34 |
5.5 |
9 |
17 |
7 |
35 |
10 |
14 |
15 |
|
40 |
M5X0.8 |
M6X1.0 |
5+0.2?0 |
69 |
67.5 |
5 |
33±0.02 |
23.3 |
7 |
40 |
5.5 |
9 |
17 |
7 |
42 |
10 |
14 |
15 |
|
50 |
M6X1.0 |
M8X1.25 |
6+0.2?0 |
86 |
84.5 |
7 |
42±0.02 |
29.7 |
8 |
50 |
6.6 |
11 |
22 |
8 |
54.5 |
12 |
19 |
16 |
|
63 |
M6X1.0 |
M10X1.5 |
6+0.2?0 |
103 |
100 |
7 |
50±0.02 |
35.4 |
8 |
60 |
9 |
14 |
28.5 |
10.5 |
68 |
12 |
19 |
19 |
|
80 |
M8X1.25 |
M12X1.75 |
8+0.2?0 |
132 |
129 |
6 |
65±0.02 |
46 |
10 |
77 |
11 |
17.5 |
35.5 |
13.5 |
86 |
14 |
25 |
22 |
|
100 |
M10X1.5 |
M12X1.75 |
10+0.2?0 |
156 |
153 |
6.5 |
80±0.02 |
56.6 |
10 |
94 |
11 |
17 |
35.5 |
13.5 |
108 |
16 |
25 |
25 |
?
