JEL-FD系列總線控制閥島

聯系我們 PDF下載

產品參數
產品尺寸

產品特性

●用于模塊化氣動控制系統

●具有很好的靈活性和可擴展性

●電磁閥分為10mm規格與14mm規格

●每個線圈有獨立的電源管理模塊，可降低功耗70%

●指示燈全角度可視，方便快速排除故障

●終端多達24個閥位

●防護等級IP65

●內外先導可選

規格參數

站點數量		4,5,6,7,8,9,10,12,14,16,20,24
電氣連接		D-SUB25多針, IO-Link, PROFINET, EtherCAT, EtherNet/IP,CC-Link IE Field Basic
電壓		24VDC±10％
功耗		單線圈瞬時最大1.2W
流量		最大為600L/min（根據閥片類型）
工作接口		10mm：進氣口=排氣口=G1/4"工作口=M7*1	14mm：進氣口=排氣口=G1/4"工作口=G1/8"
工作壓力	先導壓力	參考P08頁FDF電磁閥規格參數

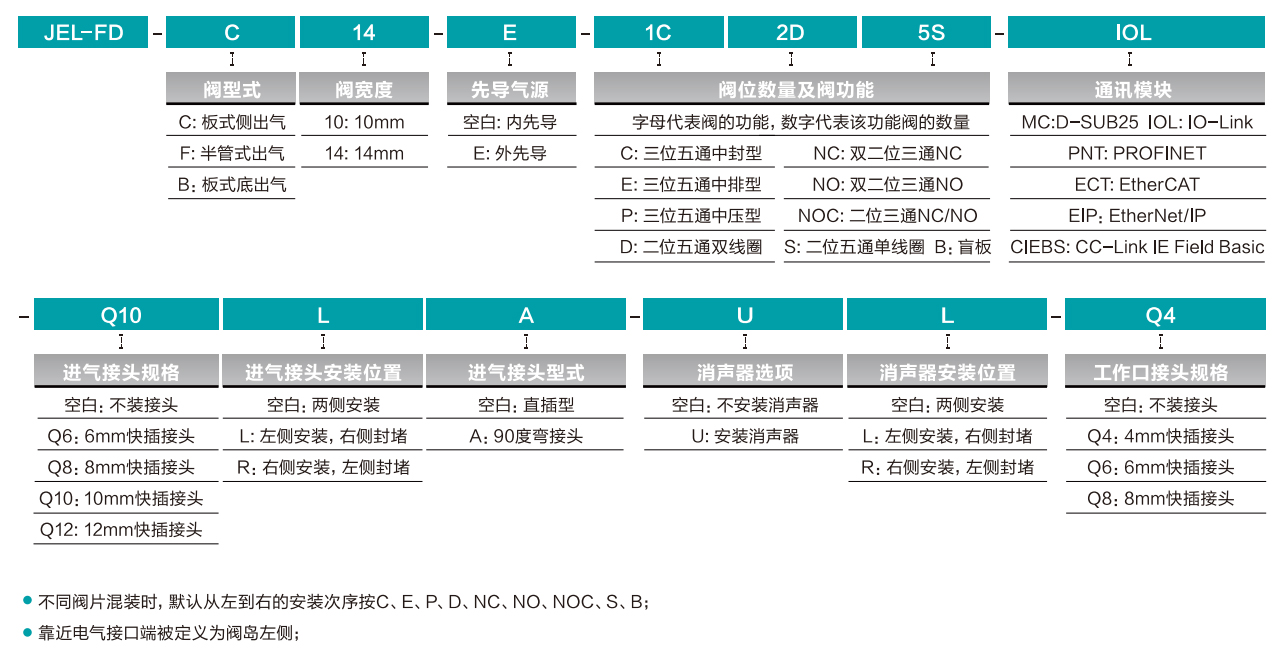

訂購碼?

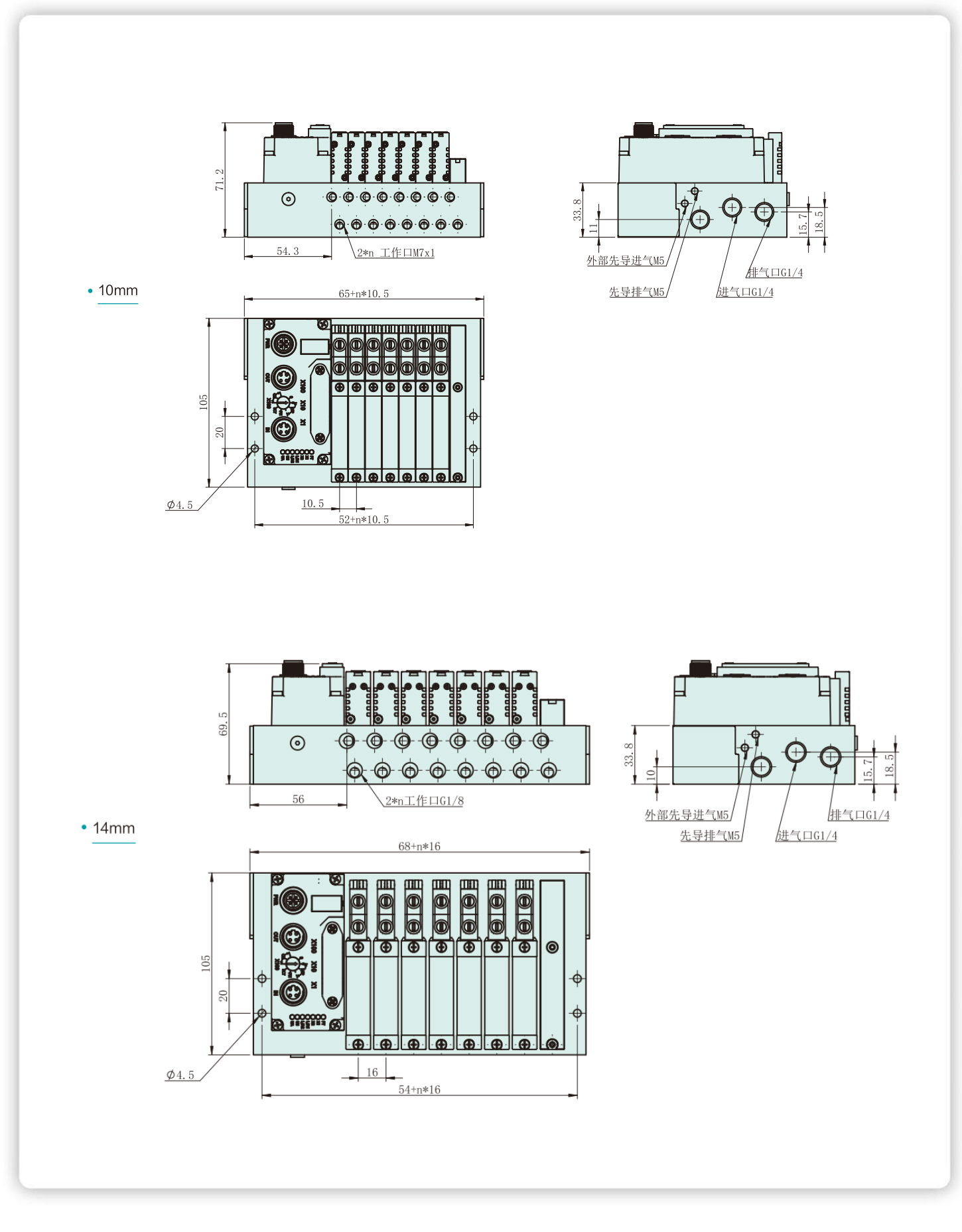

外形尺寸

結構示意圖

●控制模塊采用快速插裝形式
●可實現不同總線或控制方式的切換。

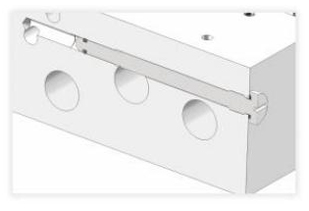

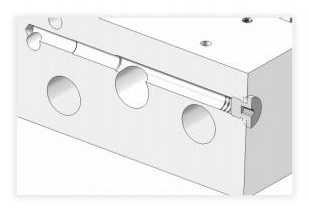

內外先導切換功能


外部先導	內部先導
在先導切換孔處安裝先導切換螺釘，可實現外部先導功能，先導氣源通過底板端面的外部先導進氣M5螺紋孔供氣。	在先導切換孔處安裝M5堵頭，可實現內部先導功能，先導氣源直接使用底板進氣口的進氣。

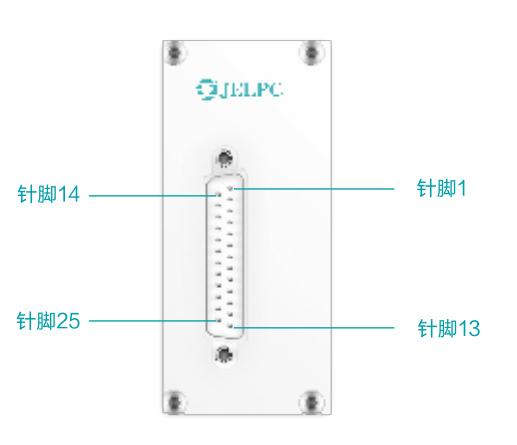

多針模塊介紹

名稱	訂購碼
多針模塊	M1-25-SUB

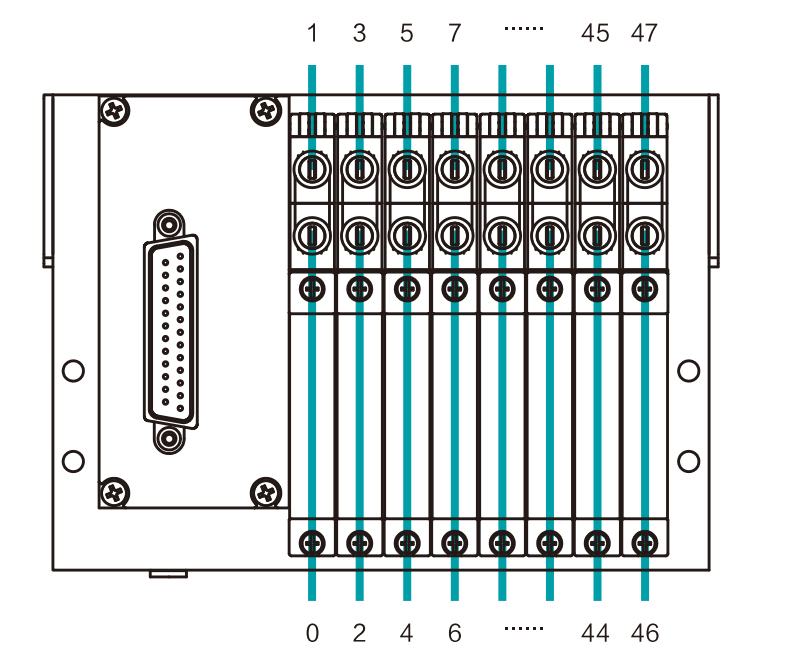

●根據連接方式的不同，閥島最多可以控制24個閥線圈。閥島的每個閥線圈與多針插頭上某一根針腳相對應。

多針模塊線圈定義

PIN	地址	閥位最大數量
		4~12	16?	20?	24?
		閥位編號/線圈名稱
1?	0?	0/14	0/14	0/14	0/14
2?	1?	00/12	00/12	00/12	23/14
3?	2?	1/14	1/14	1/14	1/14
4?	3?	1/12	1/12	1/12	22/14
5?	4?	2/14	2/14	2/14	2/14
6?	5?	2/12	2/12	2/12	21/14
7?	6?	3/14	3/14	3/14	3/14
8?	7?	3/12	3/12	3/12	20/14
9?	8?	4/14	4/14	4/14	4/14
10?	9?	4/12	4/12	19/14	19/14
11?	10?	5/14	5/14	5/14	5/14
12?	11?	5/12	5/12	18/14	18/14
13?	12?	6/14	6/14	6/14	6/14
14?	13?	6/12	6/12	17/14	17/14
15?	14?	7/14	7/14	7/14	7/14
16?	15?	7/12	7/12	16/14	16/14
17?	16?	8/14	8/14	8/14	8/14
18?	17?	8/12	15/14	15/14	15/14
19?	18?	9/14	9/14	9/14	9/14
20?	19?	9/12	14/14	14/14	14/14
21?	20?	10/14	10/14	10/14	10/14
22?	21?	10/12	13/14	13/14	13/14
23?	22?	11/14	11/14	11/14	11/14
24?	23?	11/12	12/14	12/14	12/14
25?	COM

●灰色區域對應的閥位可安裝雙線圈閥。

IO-Link模塊介紹

名稱	訂購碼	說明
IO-Link模塊-8閥位	JEL-VTE-8-PT	支持8閥位以下的底板
IO-Link模塊-16閥位	JEL-VTE-16-PT	支持16閥位以下的底板
IO-Link模塊-24閥位	JEL-VTE-24-PT	支持24閥位以下的底板

?IO-Link導線插頭的針腳分配
接口	針腳	分配	功能
?	1?	24V EL/SEN(PS)	工作電源
	2?	24V BAL/OUT(PL)	負載電源
	3?	OVEL/SEN(PS)	工作電源
	4?	C/Q	通信電源
	5?	OV VAL/OUT(PL)	負載電源

ED?指示燈		驅動文件IO-Link屬性
綠色燈閃爍	正常運行狀態	規格說明	V1.1	輸出數據	2字節
紅色燈常亮	24V負載電源故障或無IO-Link信號	數據傳輸率	COM2(38.4KBit)		4字節
藍色燈常亮	通信開路或過載				6字節

●若需可提供對應的ODD文件

總線模塊介紹

名稱	訂購碼	說明
總線模塊-PNT	CTEU-PNT	PROFINET協議
總線模塊-ECT	CTEU-ECT	EtherCAT協議
總線模塊-EIP	CTEU-EIP	EtherNet/IP協議
總線模塊-CIEBS	CTEU-CIEBS	CC-Link IE Field Basic協議
總線模塊-多協議	CTEU-MPL	支持以上四種協議

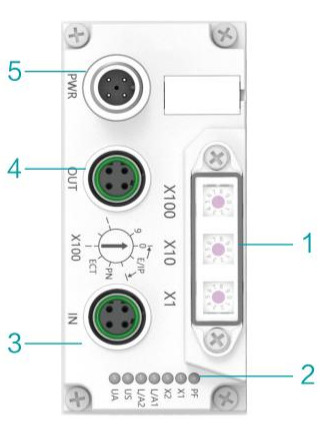

序號	名稱	描述
1?	撥碼開關	協議切換、IP地址及線圈設置
2?	LED狀態指示燈	指示運行狀態
3?	總線通訊接口(IN)	M12母頭D口4芯
4?	總線通訊接口(OUT)	M12母頭D口4芯
5?	電源接口	M12公頭A口4芯，通訊模塊及電磁閥供電

電源接口				總線通訊接口(OUT)				總線通訊接口(IN)
?	M12,4-pin,A-coded,公頭(PWR)			?	M12,4-pin,D-coded,插孔			?	M12,4-pin,D-coded,插孔
	針腳	功能		?	針腳	功能			針腳	功能
	?	UA	負載電源		?	Tx+	發送數據+		1?	Tx+	發送數據+
	2?	GND	負載電源		2?	Rx+	接收數據+		2?	Rx+	接收數據+
	3?	US	模塊電源		3?	Tx-	發送數據-		3?	Tx-	發送數據-
	4?	GND	模塊電源		4?	Rx-	接收數據-		4?	Rx-	接收數據-

●若需可提供對應的驅動文件。

FDF電磁閥規格

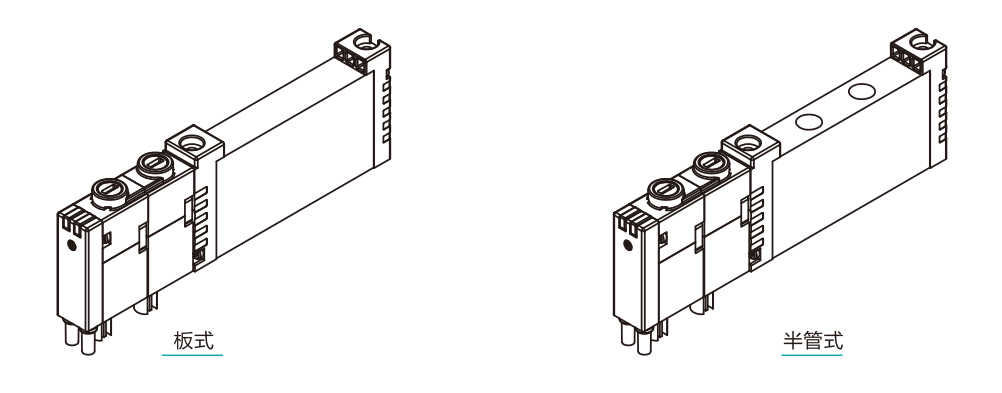

●板式FDF閥5個氣口均在底部，半管式FDF閥進氣口、排氣口在底部，2個工作口在頂部
●所有電磁閥均為外先導電磁閥，需要內先導時可通過閥底板切換螺釘實現

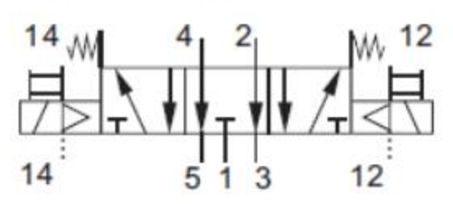

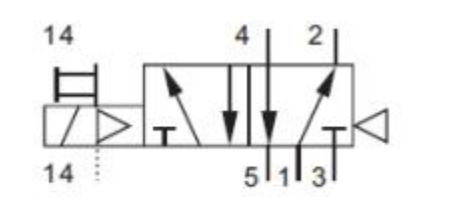

訂購碼	接管型式	閥寬	功能	圖形符號
FDF-C14-510	板式	14	二位五通單電控
FDF-F14-510	半管式
FDF-C10-510	板式	10
FDF-F10-510	半管式

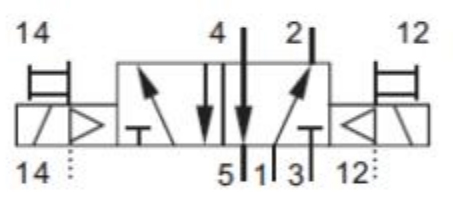

FDF-C14-520	板式	14	二位五通雙電控
FDF-F14-520	半管式
FDF-C10-520	板式	10
FDF-F10-520	半管式
FDF-C14-530	板式	14	三位五通中封
FDF-F14-530	半管式
FDF-C10-530	板式	10
FDF-F10-530	半管式
FDF-C14-533	板式	14	三位五通中排
FDF-F14-533	半管式
FDF-C10-533	板式	10
FDF-F10-533	半管式
FDF-C14-534	板式	14	三位五通中壓
FDF-F14-534	半管式
FDF-C10-534	板式	10
FDF-F10-534	半管式

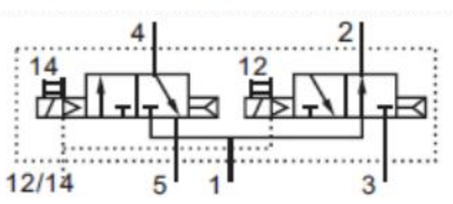

FDF-C14-310	板式	14	雙二位三通 NC
FDF-F14-310	半管式
FDF-C10-310	板式	10
FDF-F10-310	半管式
FDF-C14-312	板式	14	雙二位三通 NO
FDF-F14-312	半管式
FDF-C10-312	板式	10
FDF-F10-312	半管式

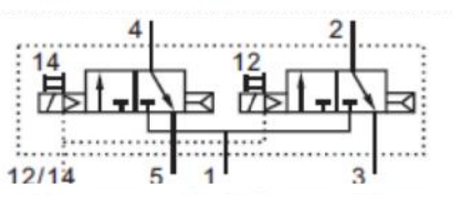

FDF-C14-314	板式	14	雙二位三通 NC/NO
FDF-F14-314	半管式
FDF-C10-314	板式	10
FDF-F10-314	半管式

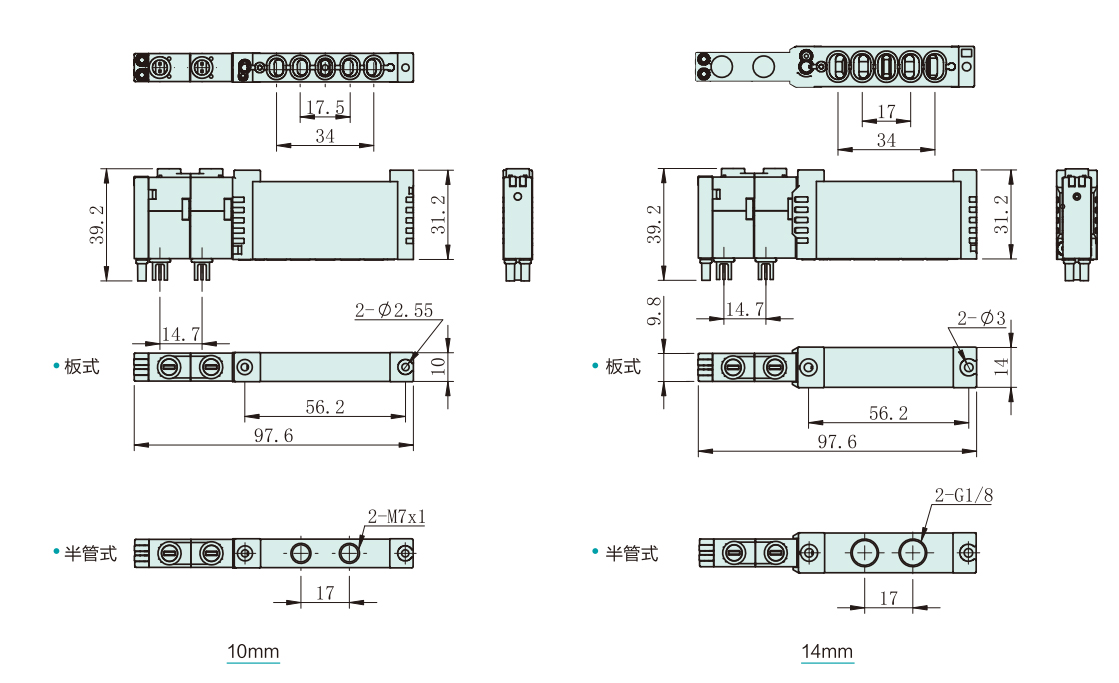

電磁閥外形尺寸

電磁閥性能介紹

規格		內先導	外先導		流量(L/min)
規格		工作壓力	先導壓力	工作壓力	流量(L/min)
10mm	FDF-510	2~8	2~8	0~8	300?
	FDF-520	2~8	2~8	0~8	300?
	FDF-530	3~8	3~8	0~8	260?
	FDF-533	3~8	3~8	0~8	260?
	FDF-534	3~8	3~8	0~8	260?
	FDF-310	2.5~8	2.5~8	2~8	280?
	FDF-312	2.5~8	2.5~8	2~8	280?
	FDF-314	2.5~8	2.5~8	2~8	280?
14mm	FDF-510	2~8	2~8	0~8	560?
	FDF-520	2~8	2~8	0~8	560?
	FDF-530	3~8	3~8	0~8	500?
	FDF-533	3~8	3~8	0~8	500?
	FDF-534	3~8	3~8	0~8	600?
	FDF-310	2.5~8	2.5~8	2~8	600?
	FDF-312	2.5~8	2.5~8	2~8	500?
	FDF-314	2.5~8	2.5~8	2~8	500?

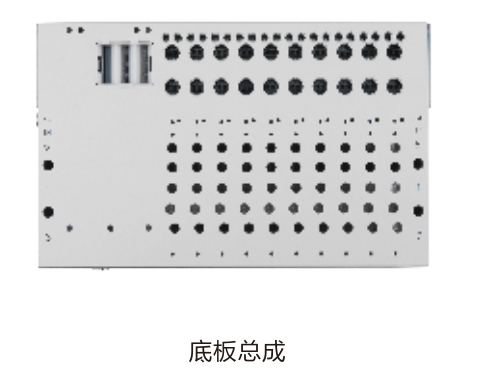

FDM底板總成

●底板總成分10mm規格與14mm規格
●板式和半管式的閥島選用同一款底座
●底板總成已集成安裝線路板

訂購碼

訂購碼	閥寬	連數	訂購碼	閥寬	連數
FDM-C10-4F	10	4	FDM-C14-4F	14	4
FDM-C10-5F	10	5	FDM-C14-5F	14	5
FDM-C10-6F	10	6	FDM-C14-6F	14	6
FDM-C10-7F	10	7	FDM-C14-7F	14	7
FDM-C10-8F	10	8	FDM-C14-8F	14	8
FDM-C10-9F	10	9	FDM-C14-9F	14	9
FDM-C10-10F	10	10	FDM-C14-10F	14	10
FDM-C10-12F	10	12	FDM-C14-12F	14	12
FDM-C10-16F	10	16	FDM-C14-16F	14	16
FDM-C10-20F	10	20	FDM-C14-20F	14	20
FDM-C10-24F	10	24	FDM-C14-24F	14	24

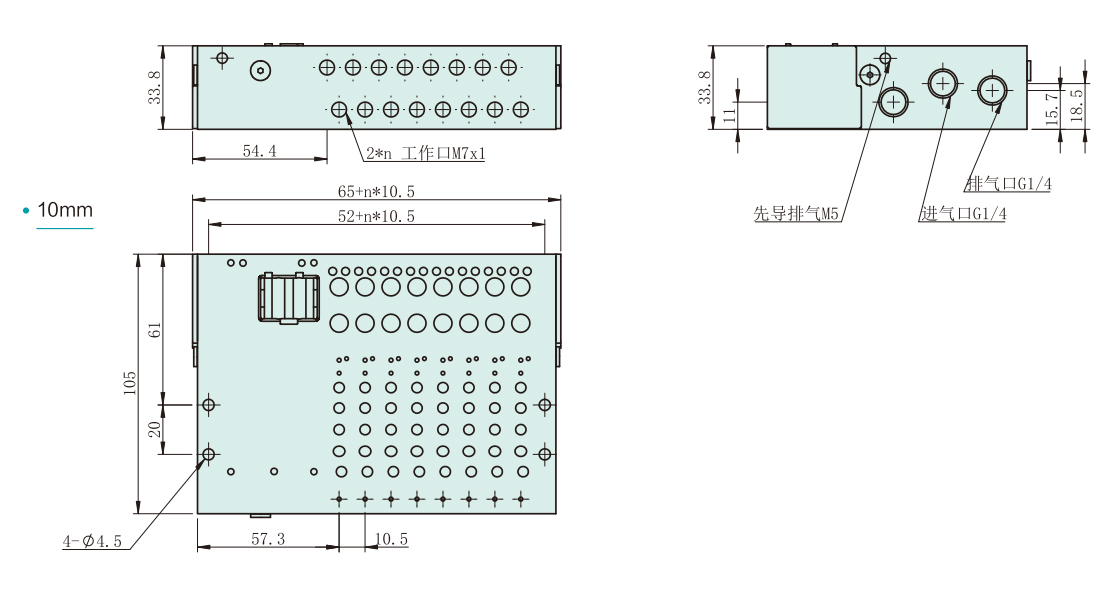

外形尺寸

閥島其他配件

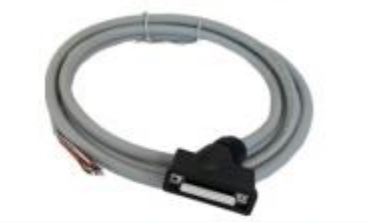

多針模塊電纜	名稱	訂購碼
?	通訊線(DB25母-散線)2.5M	S1WA25-K-2.5
?	通訊線(DB25母-散線)5M	S1WA25-K-5

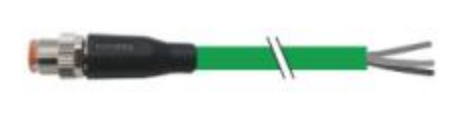

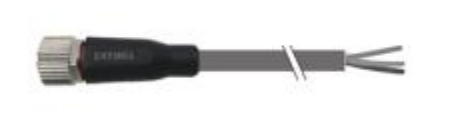

IO-Link模塊通訊線	名稱	訂購碼

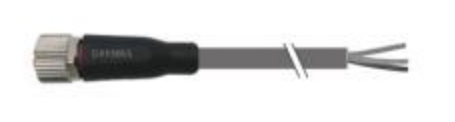

?	通訊線(M12母-散線)直出2M	M12-5FS-2115-2M
?	通訊線(M12母-散線)直出4M	M12-5FS-2115-4M
總線模塊線纜	名稱	訂購碼
?	電源線2M	M12-4FS-2104-2M
?	電源線4M	M12-4FS-2104-4M
?	通訊線(M12公-散線)2M	M12D-4MS.P-5544-2M
?	通訊線(M12公-散線)4M	M12D-4MS.P-5544-4M

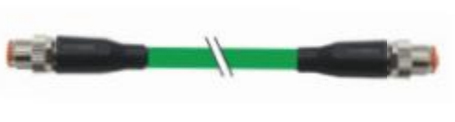

?	通訊線(M12公-M12公)2M	M12D-4MS/M12D-4MS.P-5544-2M
?	通訊線(M12公-M12公)4M	M12D-4MS/M12D-4MS.P-5544-4M

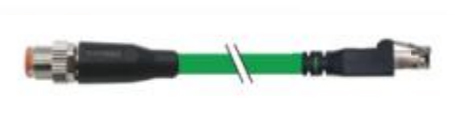

?	通訊線(M12公-RJ45)2M	M12D-4MS/RJ45Y.P-5544-2M
?	通訊線(M12公-RJ45)4M	M12D-4MS/RJ45Y.P-5544-4M

●如需其他米數的線纜，可咨詢后下單

接頭	名稱	訂購碼	接頭	名稱	訂購碼
	G1/8-4管接頭	POC4-G01		M5-4管接頭	POC4-M5C
	G1/8-6管接頭	POC6-G01		M5-6管接頭	POC6-M5C
	G1/8-8管接頭	POC8-G01		M7-4管接頭	POC4-M7C
	G1/4-8管接頭	POC8-G02		M7-6管接頭	POC6-M7C
堵頭	名稱	訂購碼	消音器及其他	名稱	訂購碼
	堵頭M5	TTY-GDTM5		消聲器	PSU-A-8
	堵頭M7	TTY-GDTM7		消聲器	PSU-A-8
	堵頭G1/8	TTY-GDT1/8		分區堵頭	JEL-FD-FQDT
	堵頭G1/4	IBP-G02		分區堵頭	JEL-FD-FQDT
先導切換螺釘	名稱	訂購碼	盲板	名稱	訂購碼
	先導切換螺釘	JEL-FD-QHLD		盲板10mm	FDF-C10-B
	先導切換螺釘	JEL-FD-QHLD		盲板14mm	FDF-C14-B
