機械閥

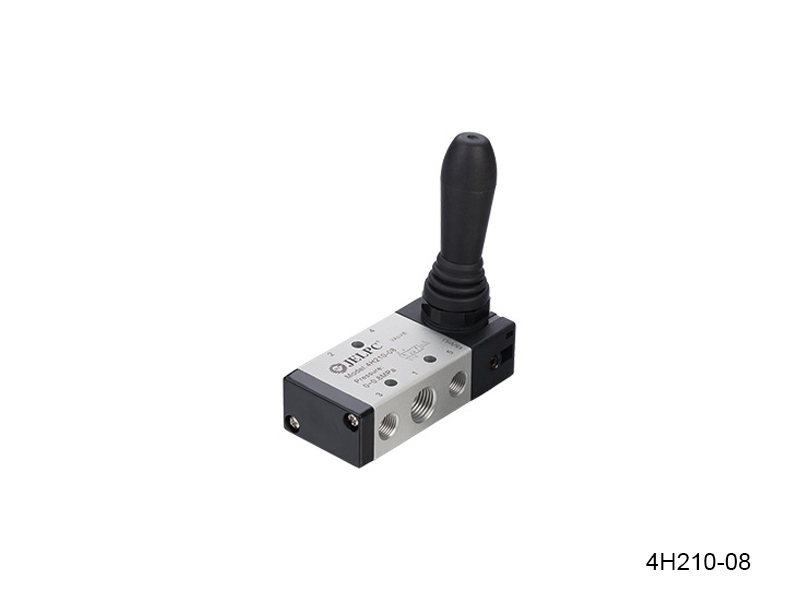

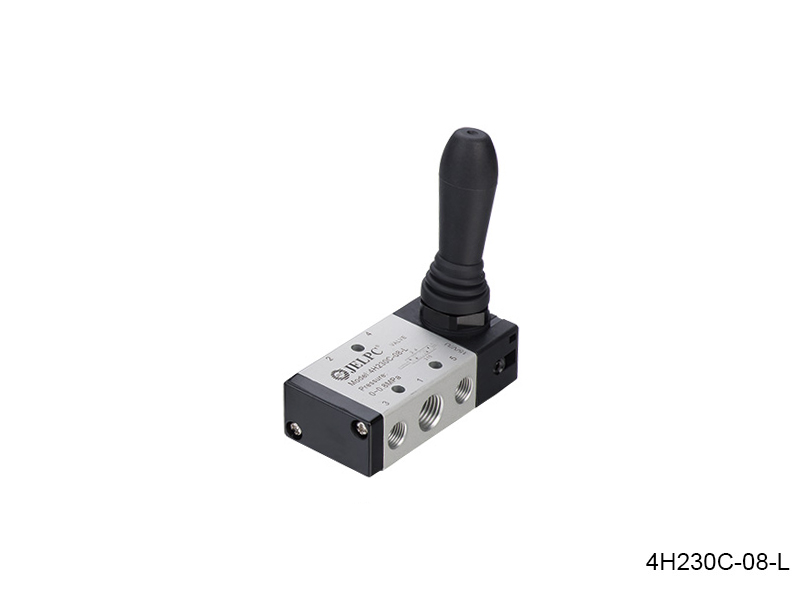

4H系列手扳閥

4H系列手扳閥

性能特點：

1.全新加工工藝，閥體內孔粗糙度提升。

2.手柄座采用高強度塑料，美化其外觀。

3.采用德國進口高標特種潤滑脂，有效形成保護膜，降低磨損。

4.閥芯采用日本進口密封件，增加其使用壽命。

  • 產品參數

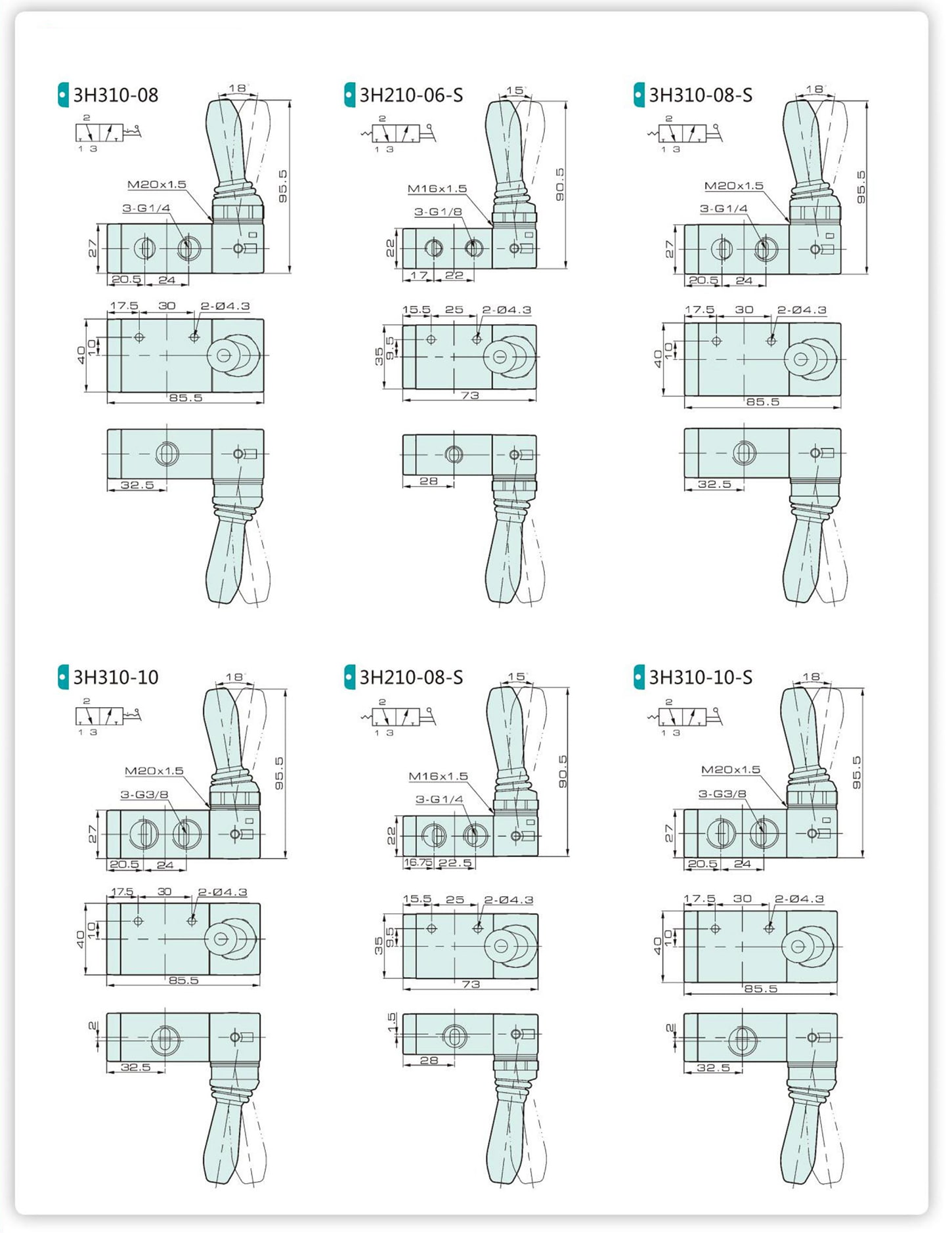

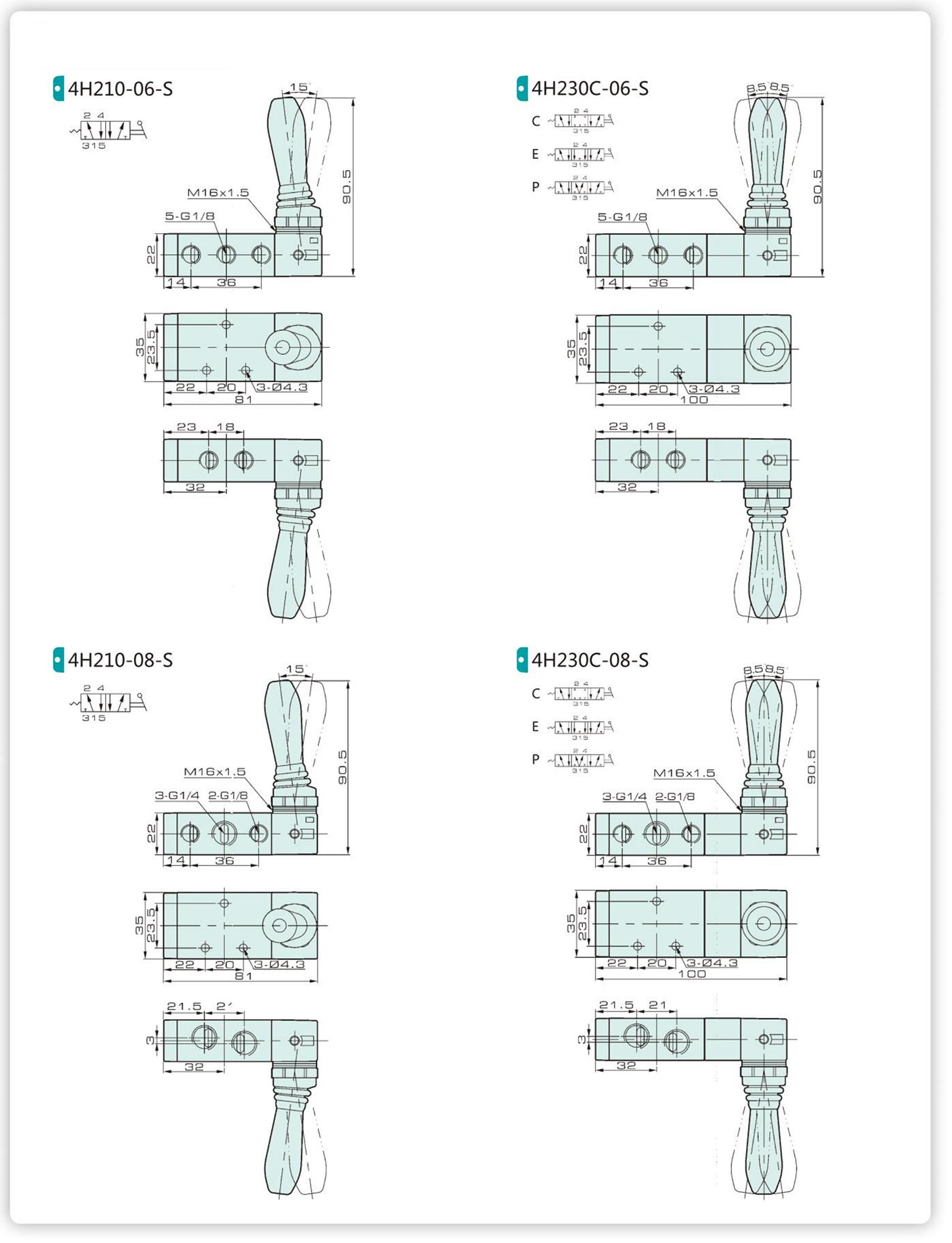

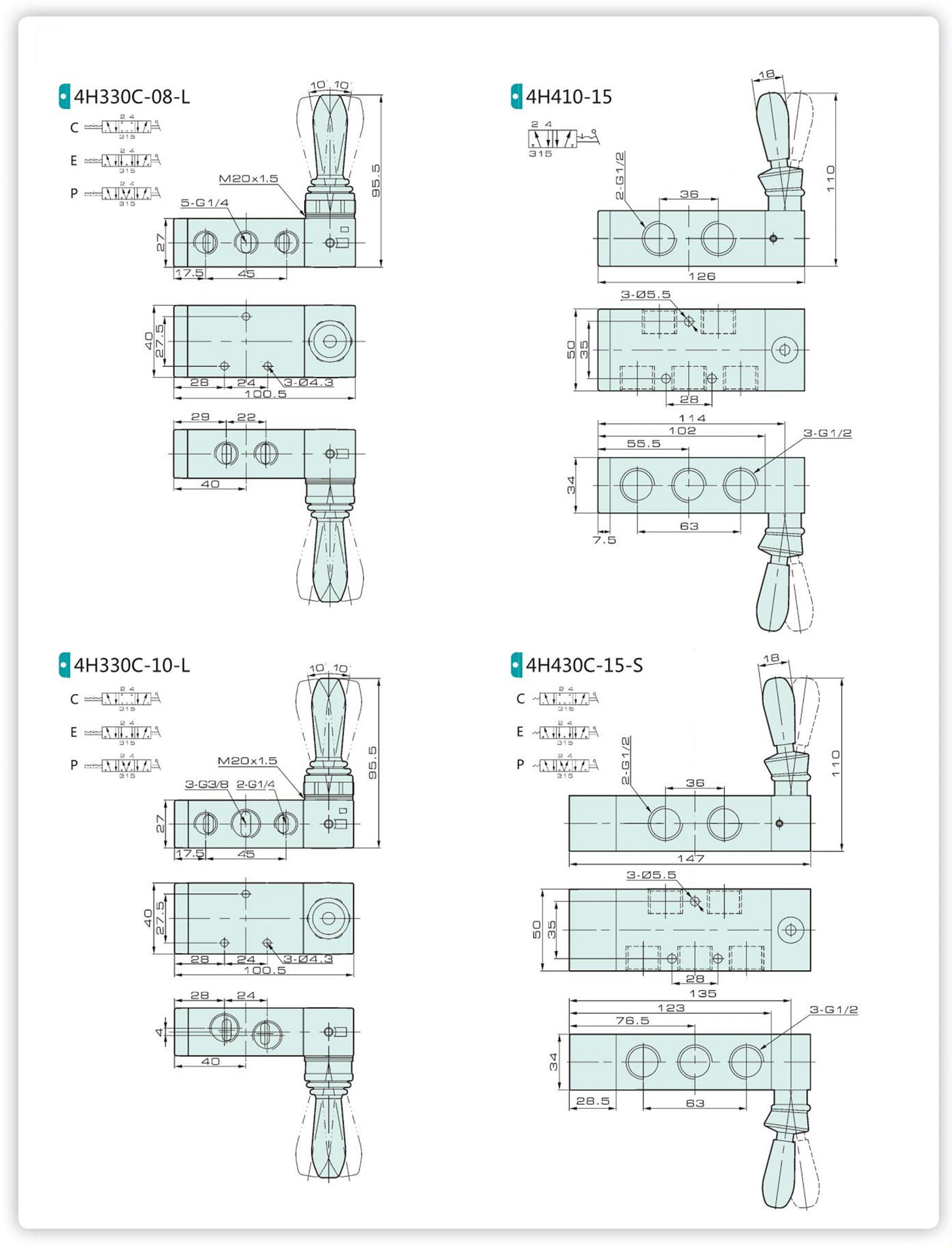

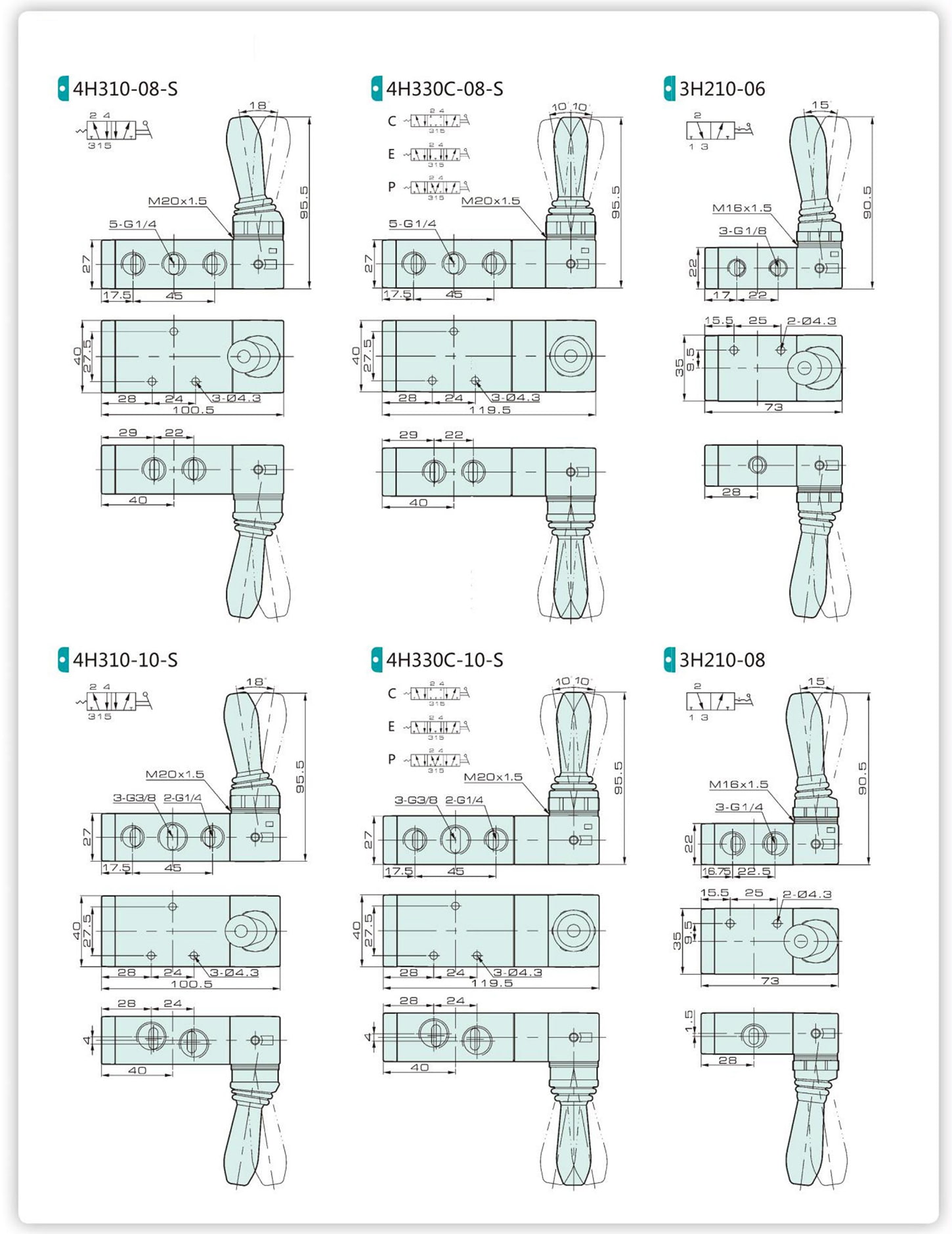

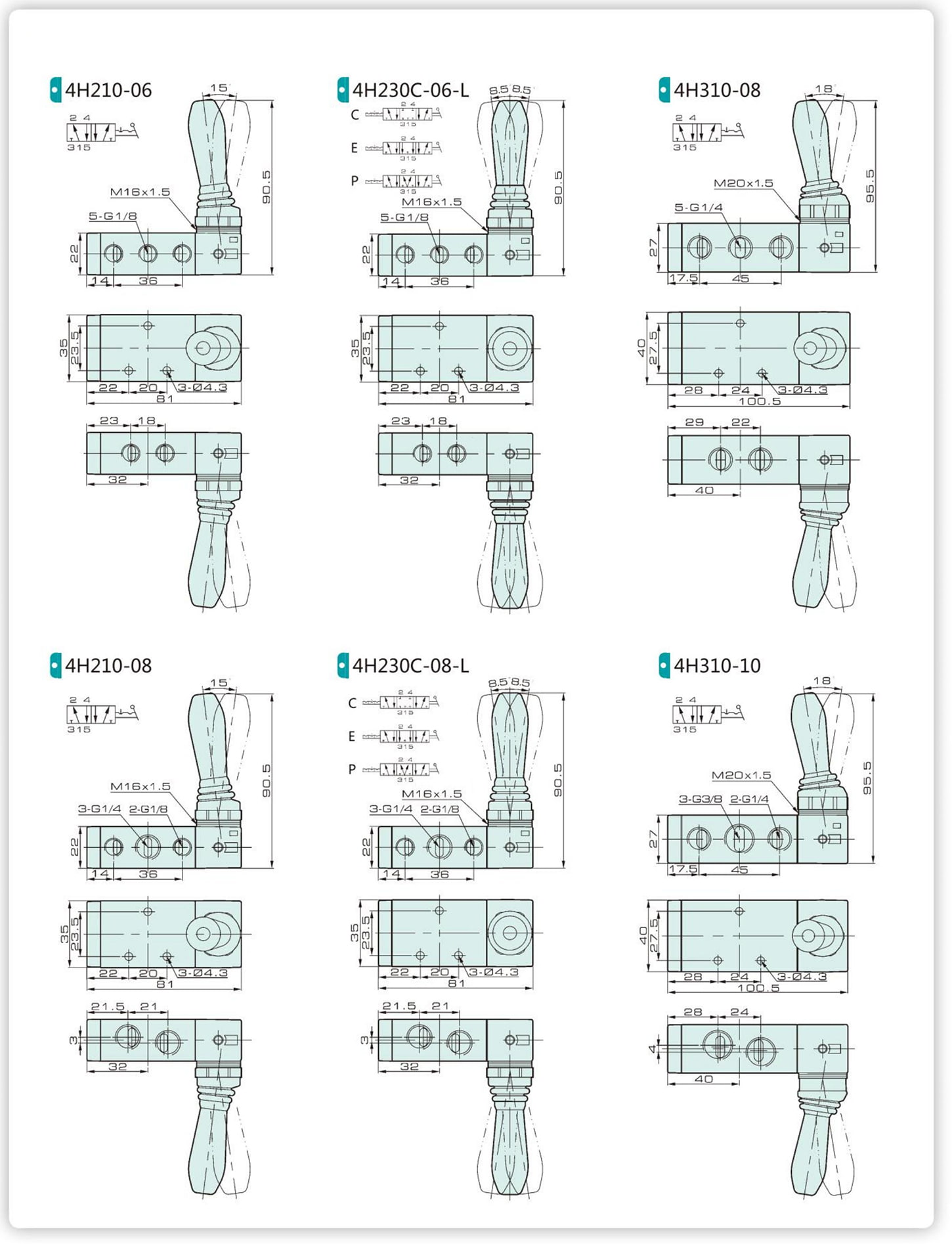

  • 產品尺寸

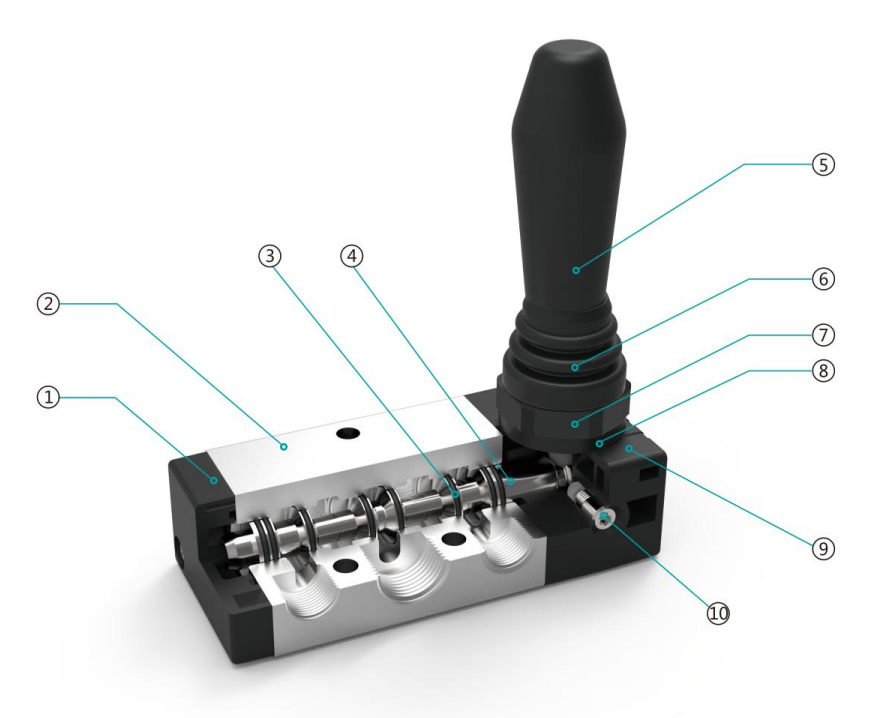

內部結構圖

零件表

編號 名稱 編號 名稱
1? 后蓋 6? 防塵套
2? 閥體 7? 鎖緊螺母
3? 扁形圈 8? 墊片
4? 閥桿 9? 上蓋
5? 手柄 10? 緊定螺釘

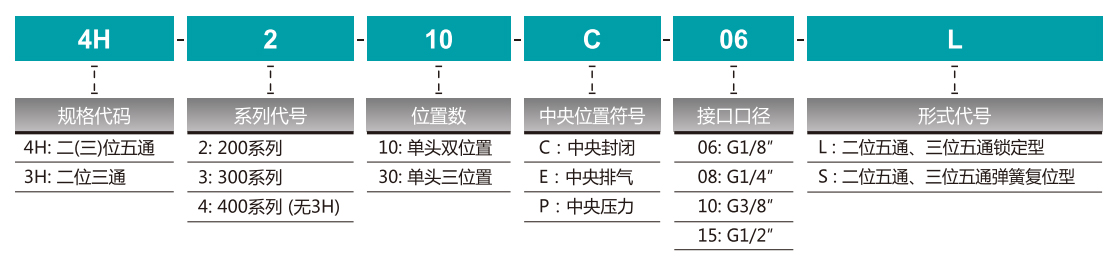

訂購碼

規格參數

型號 4H210-06 4H210-08 4H230-08 4H310-08 4H310-10 4H330-10 4H410-15 4H430-15
工作介質 經40微米過濾的空氣
動作方式 直動式
有效截面積 14mm2(CV=0.78) 16mm2(CV=0.89) 12mm2(CV=0.67) 25mm2(CV=1.4) 30mm2(CV=1.68) 18mm2(CV=1.00) 50mm2(CV=2.79) 30mm2(CV=1.68)
接管口徑 進氣=出氣=排氣=G1/8” 進氣=出氣=G1/4”排氣=G1/8” 進氣=排氣三出=G1/4" 進氣=排氣=出氣=G1/4" 進氣=出氣=G3/8”排氣=G1/4” 進氣=出氣=排氣=G1/2”
使用壓力范圍 0～0.8MPa
使用溫度范圍 -20～70℃
