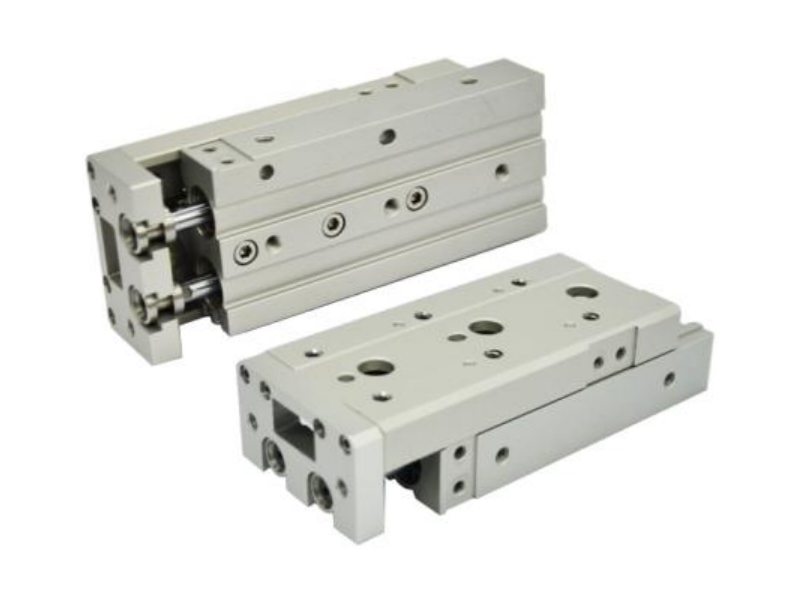

JXS系列氣動滑臺（交叉滾柱導軌）

性能特點:

1. 雙氣缸設計，2倍輸出力，體積薄

2. 氣缸及工作臺相結合，使整體尺寸減小

3. 采用交叉滾柱導軌設計，摩擦力小，氣缸與工作臺之間

4. 沒有間隙存在適合精密組裝

5. 可從三面安裝

6. 內置磁環性，可安裝磁性開關

7. 可選擇帶可調行程裝置(0~5mm),可選為前端調程后端調程，兩端調程

聯系我們 PDF下載

產品參數
產品尺寸

規格參數

缸徑mm	6?	8?	12?	16?	20?	25?
	?6×2相當于?8	?8×2相當于?1 1	?12×2相當于?1 7	?16×2相當于?22	?20×2相當于?28	?25×2相當于?35
使用液體	空氣
動作方式	雙作用
最高使用壓力	0.7MPa
最低使用壓力	0.15MPa
環境和液體溫度	-10~+60°C但未凍結)
活塞速度	50~500mm/s
緩沖	橡膠緩沖(標準)
給油	不需要，如需加油，請用透平1號ISOVG32油
接管口徑	M3×0.5	M5×0.8			1/8

滑臺氣缸選型參考表（雙氣缸設計）

缸徑	動作方向	受壓面積（mm2）	?使用壓力(MPa)
缸徑	動作方向	受壓面積（mm2）	0.2?	0.3?	0.4?	0.5?	0.6?	0.7?
?6×2	伸出	57?	11?	17?	23?	29?	34?	40?
?6×2	縮回	42?	8?	13?	17?	21?	25?	29?
?8×2	伸出	101?	20?	30?	40?	51?	61?	71?
?8×2	縮回	75?	15?	23?	30?	38?	45?	53?
?12×2	伸出	226?	45?	68?	90?	113?	136?	158?
?12×2	縮回	170?	34?	51?	68?	85?	102?	119?
?16×2	伸出	402?	80?	121?	161?	201?	241?	281?
?16×2	縮回	302?	60?	91?	121?	151?	181?	211?
?20×2	伸出	628?	126?	188?	251?	314?	377?	440?
?20×2	縮回	471?	94?	141?	188?	236?	283?	330?
?25×2	伸出	982?	196?	295?	393?	491?	589?	687?
?25×2	縮回	756?	151?	227?	302?	378?	454?	529?

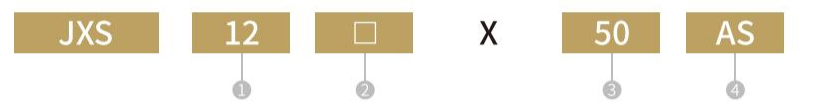

訂購碼

①缸徑	②型號	③行程	④調整裝置
?	無記號-標準型 L-對稱型	?	無記號	無
			AS	前端調程
			AT	后端調程
			A	兩端調程
			*BS	前端液壓緩沖器
			*BT	后端液壓緩沖器
			*B	兩端液壓緩沖器
			AB	前端調程后端液壓緩沖器
			BA	前端液壓緩沖墊后端調程

磁性開關表

缸徑	行程									功能可選項	磁性開關型號
缸徑	10?	20?	30?	40?	50?	75?	100?	125?	150?	行程調整裝置(0~5mm)	直接安裝
?6×2	●	●	●	●	●	?	?	?	?	●	JEL-07D
?8×2	●	●	●	●	●	●	?	?	?	●
?12×2	●	●	●	●	●	●	●	?	?	●
?16×2	●	●	●	●	●	●	●	●	?	●
?20×2	●	●	●	●	●	●	●	●	●	●
?25×2	●	●	●	●	●	●	●	●	●	●

[注]感應器型號具體訂購碼請參照P173

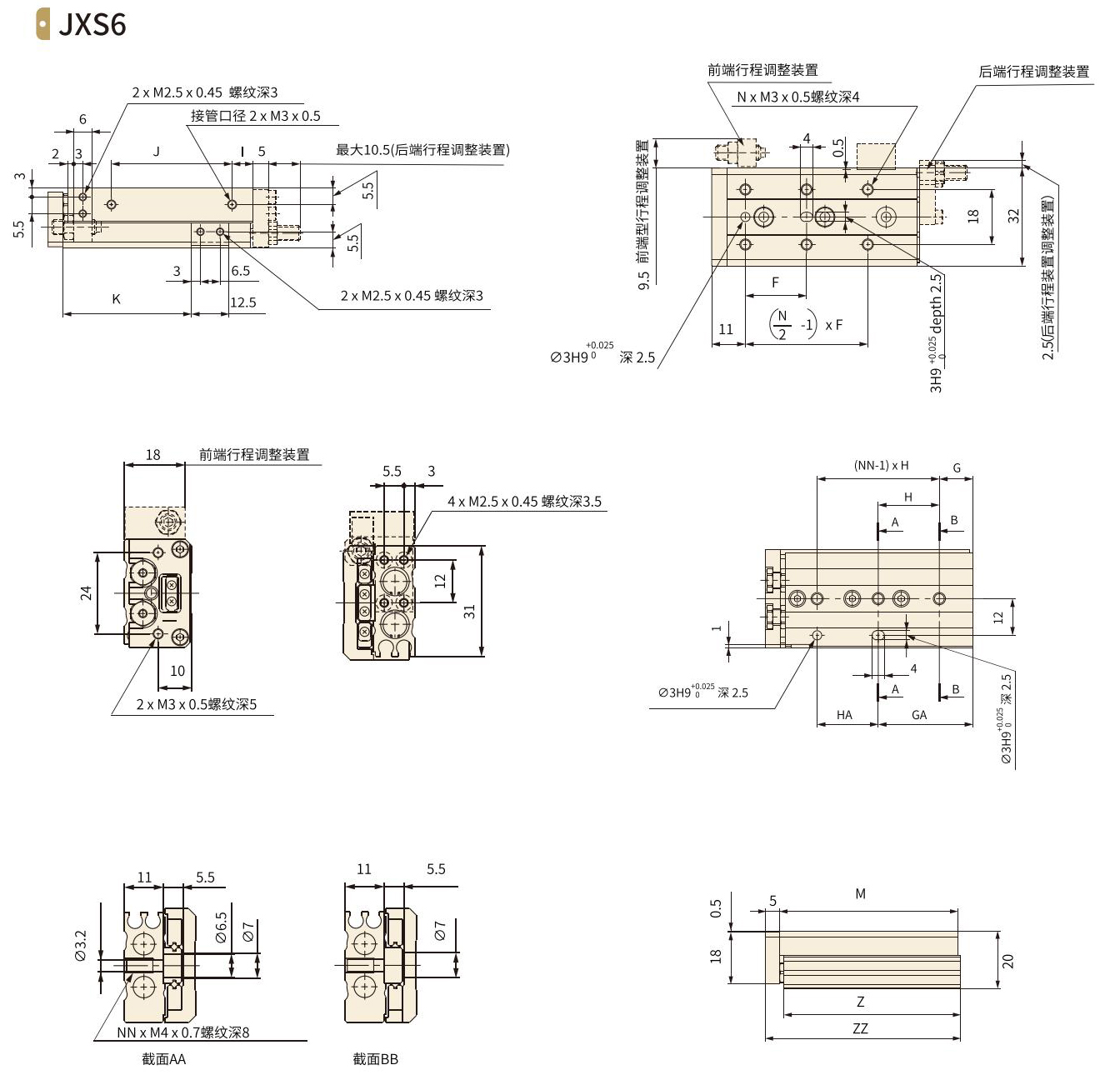

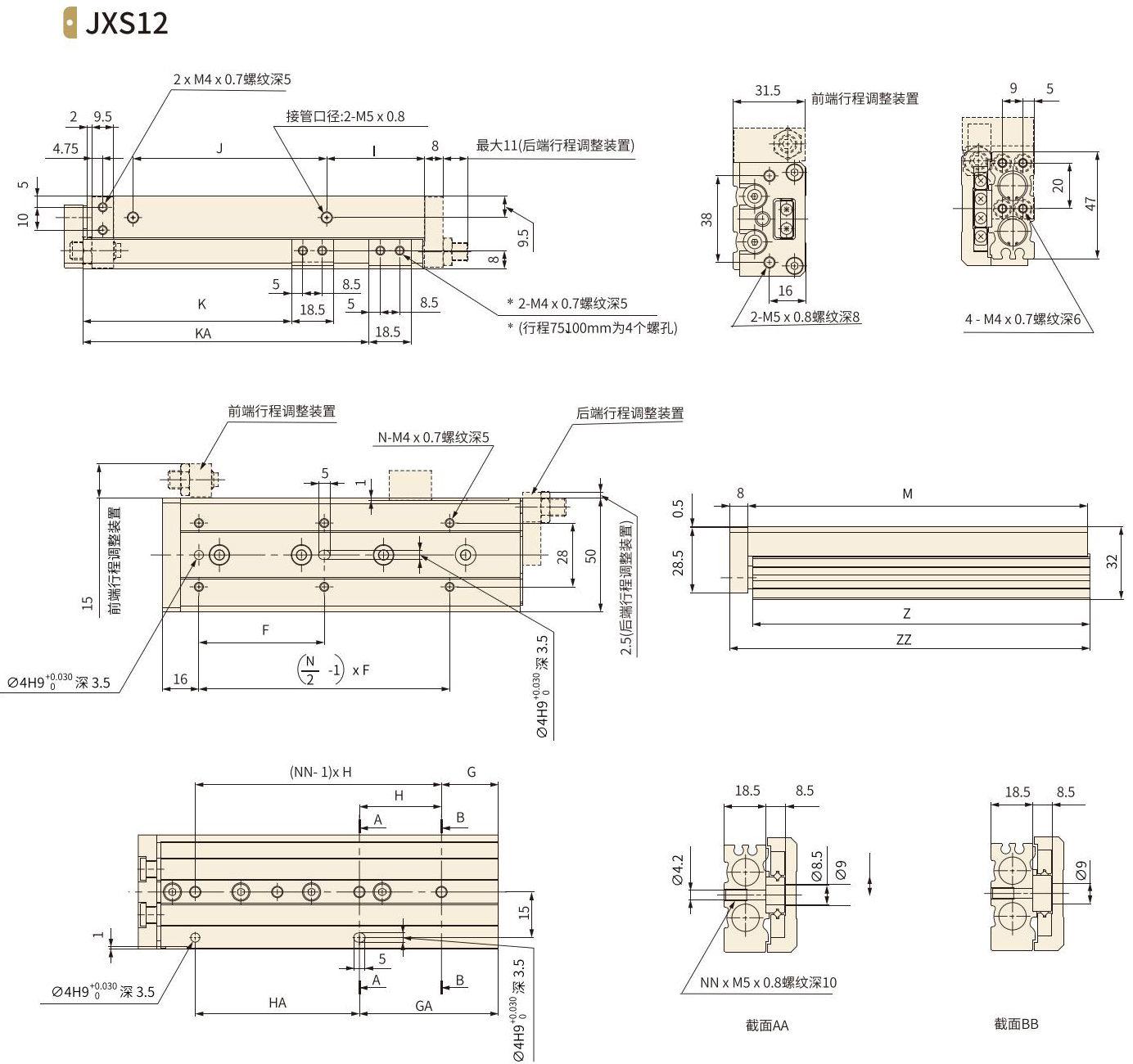

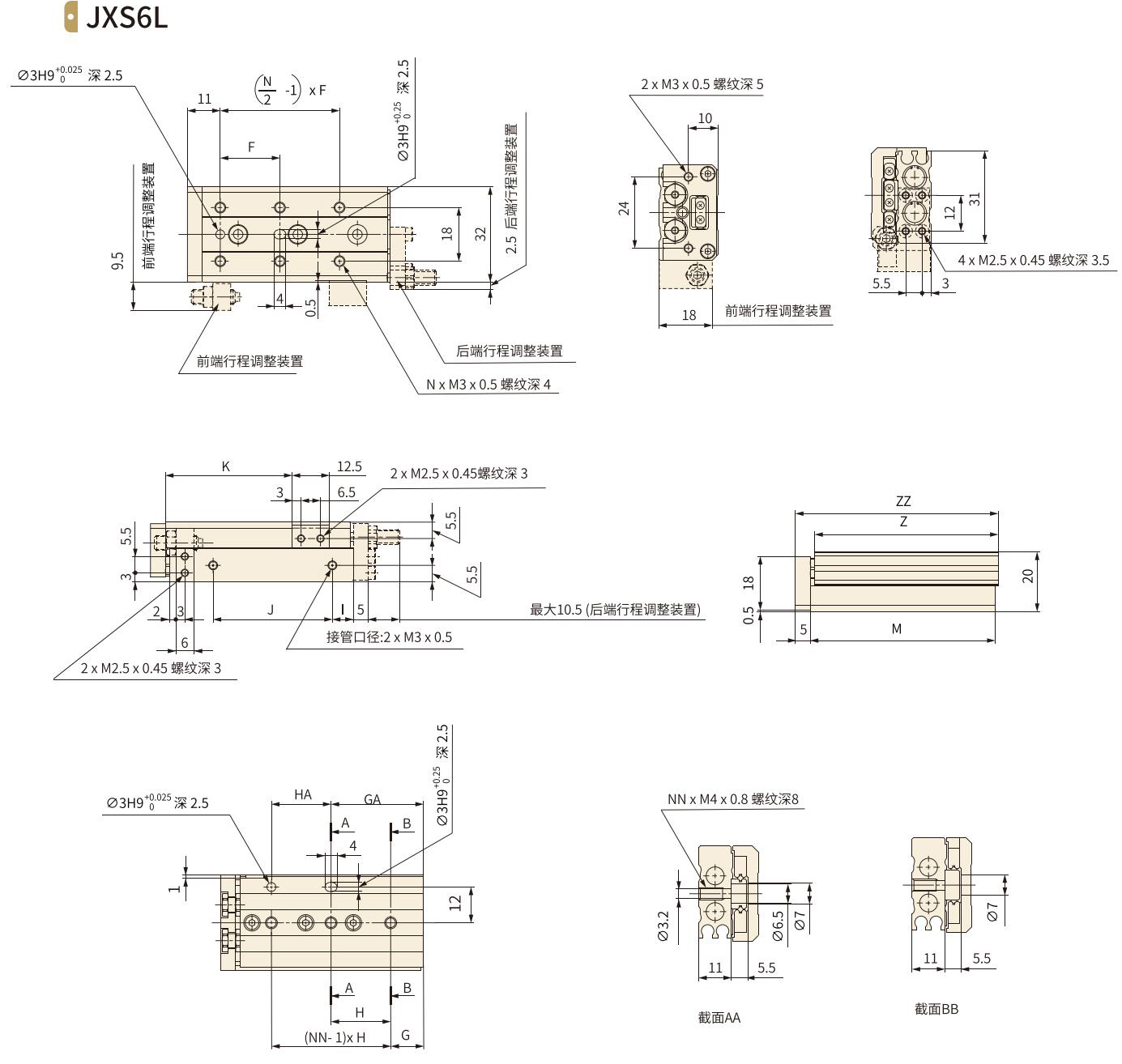

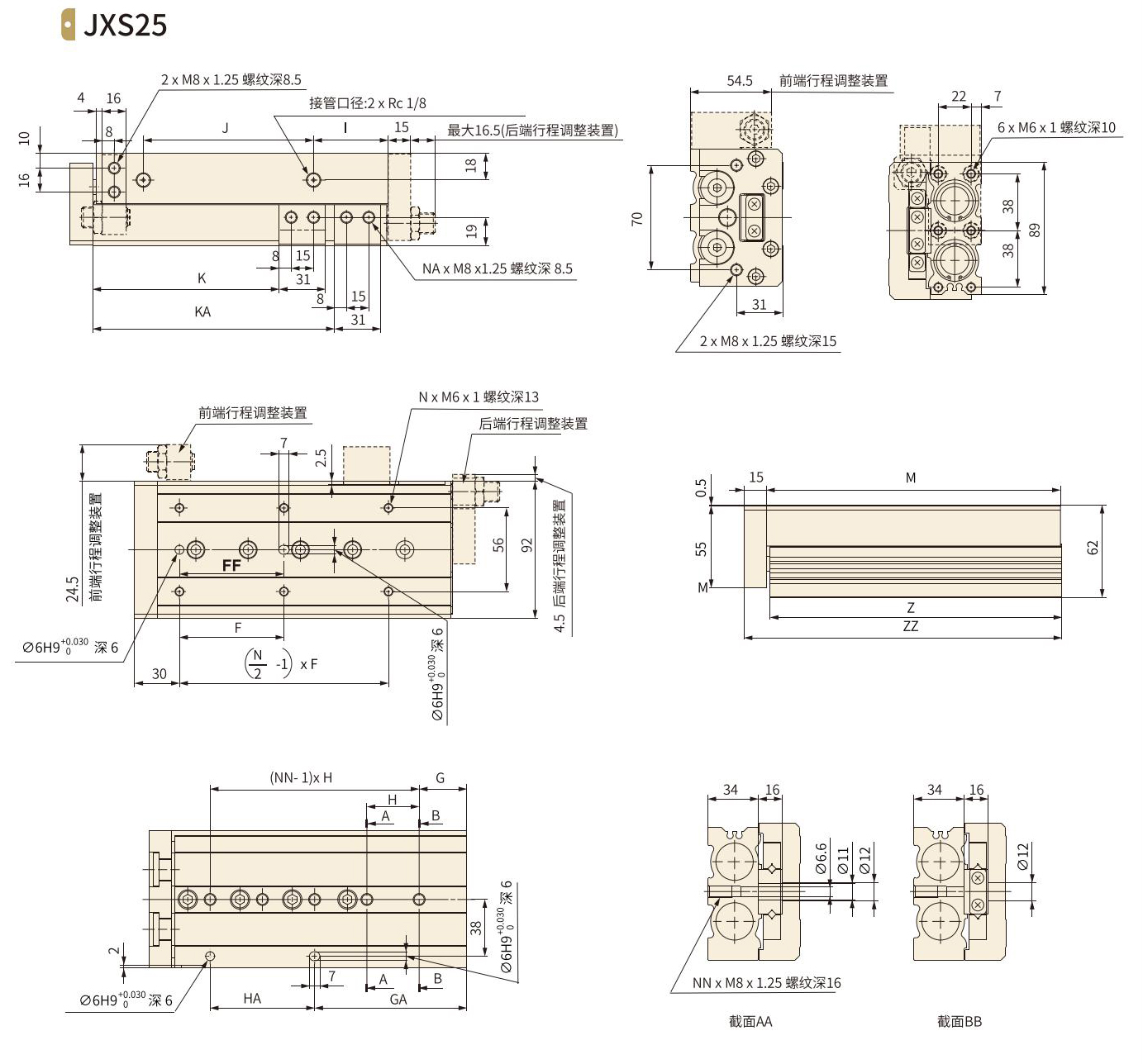

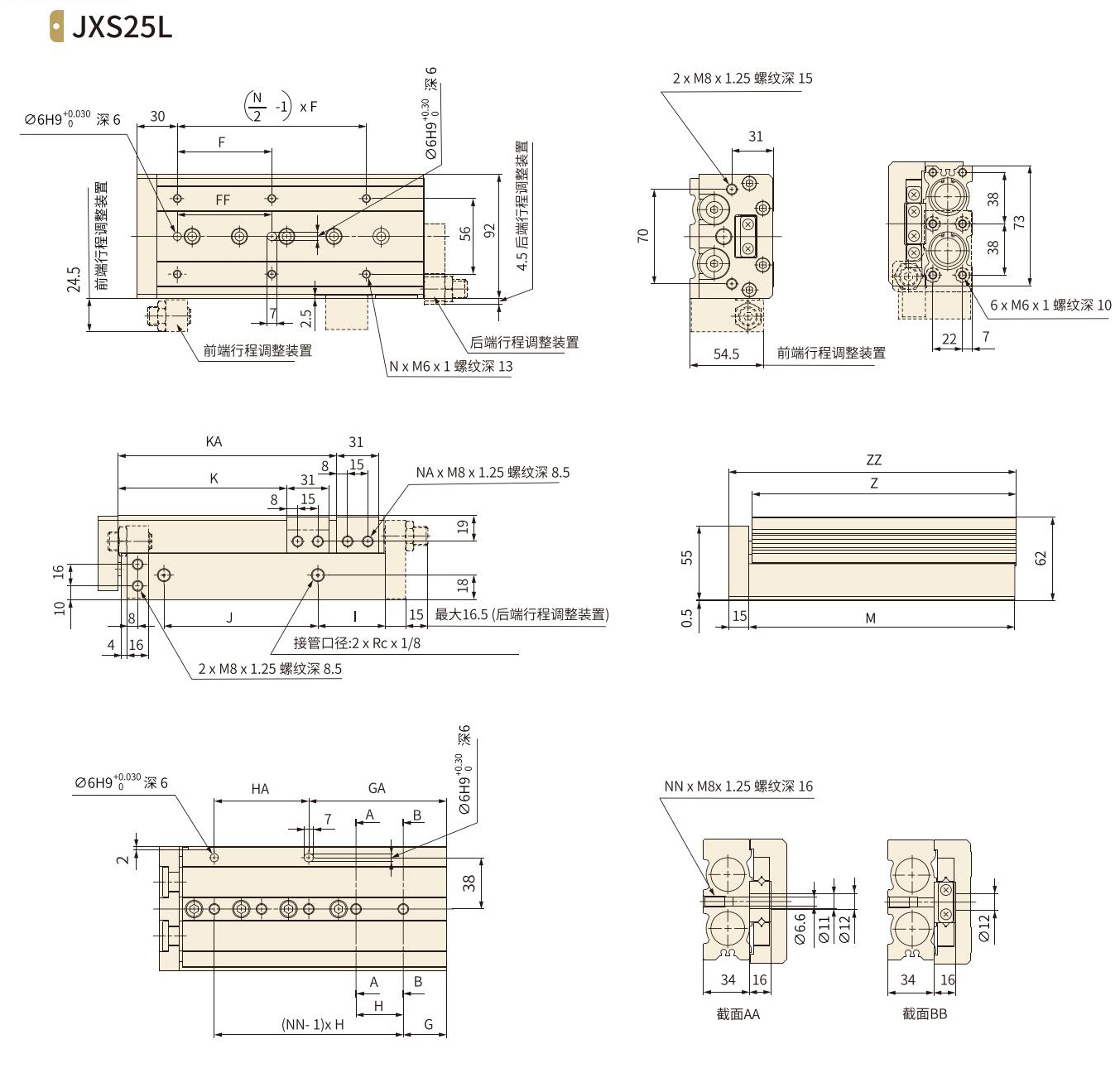

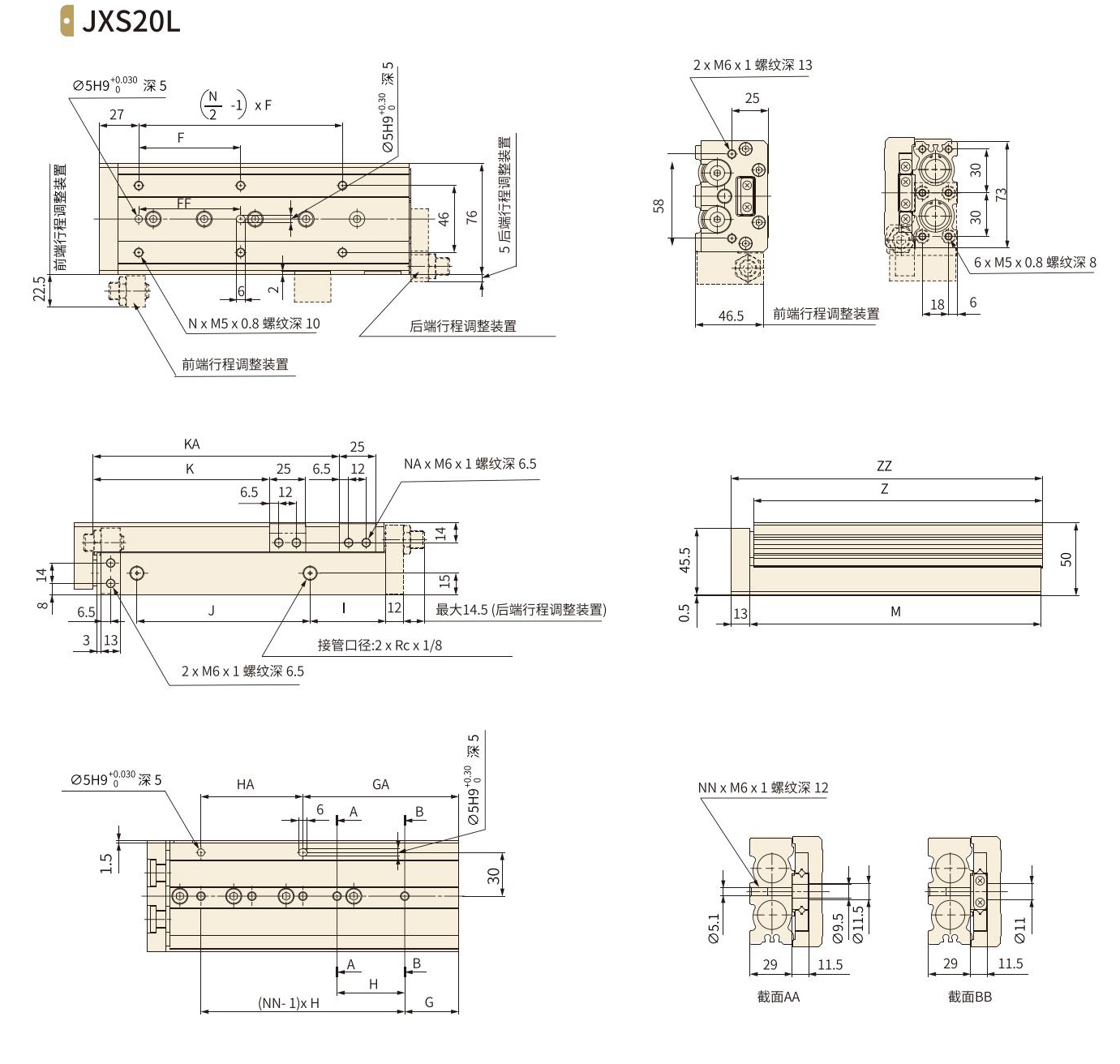

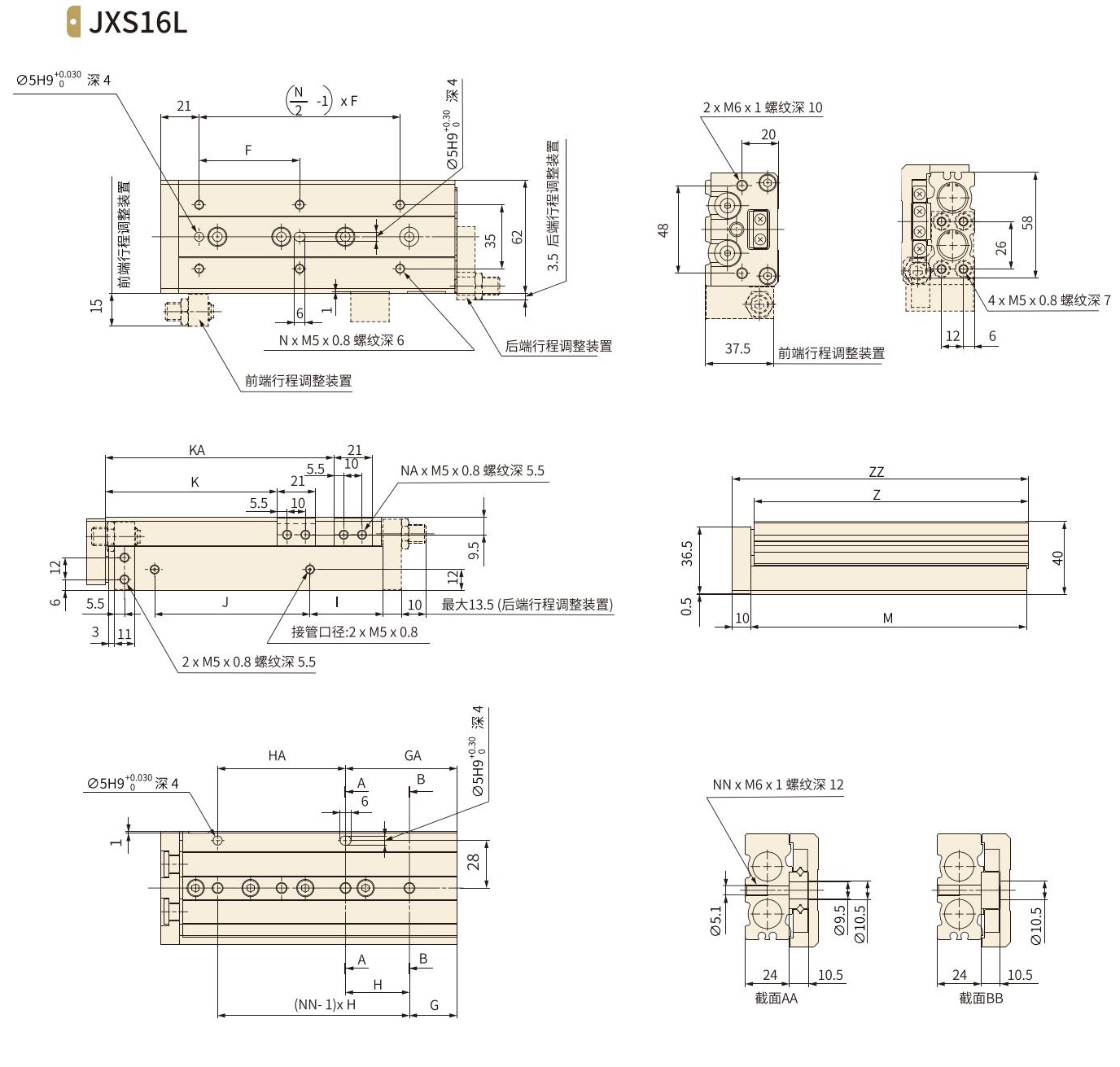

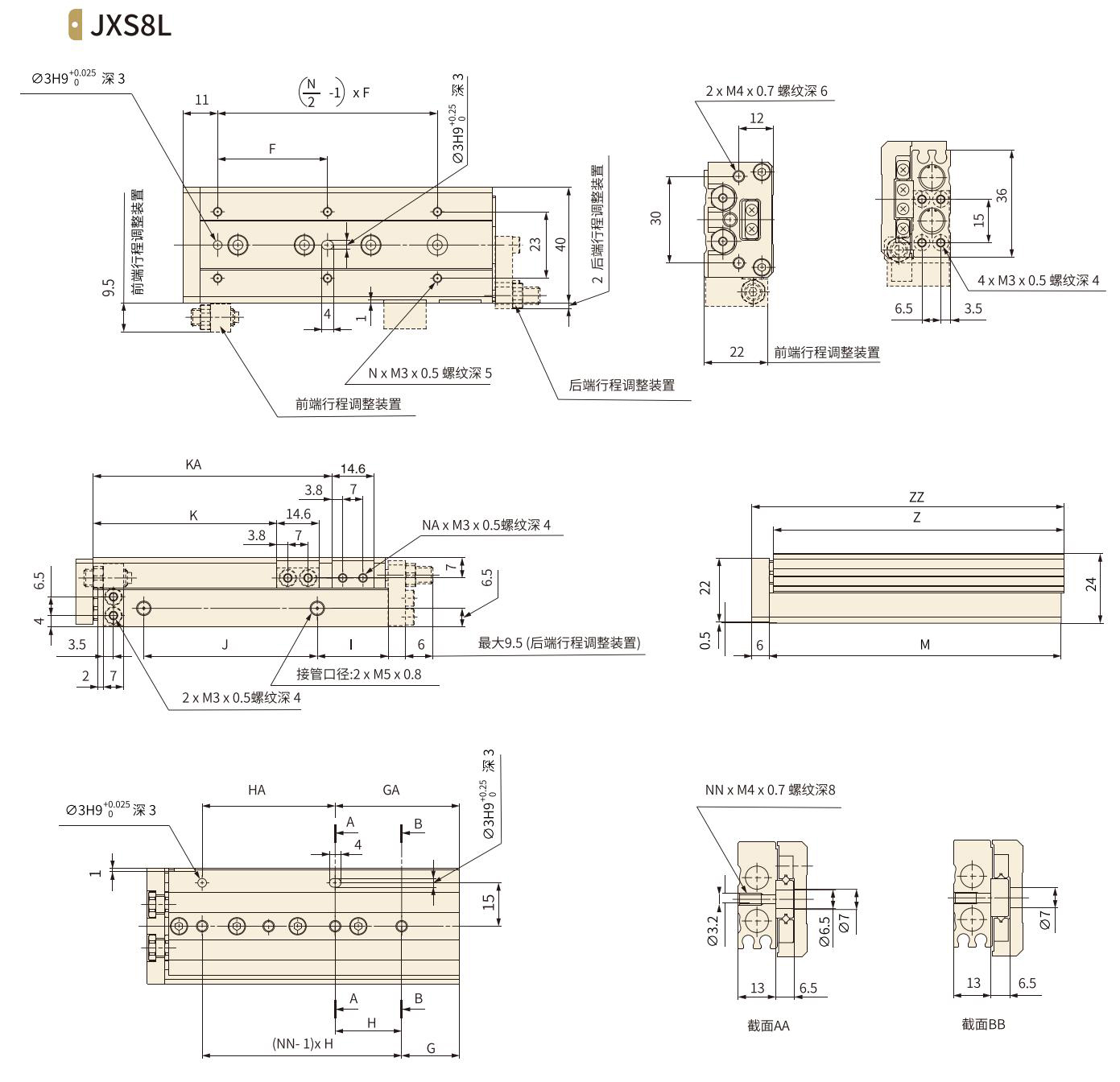

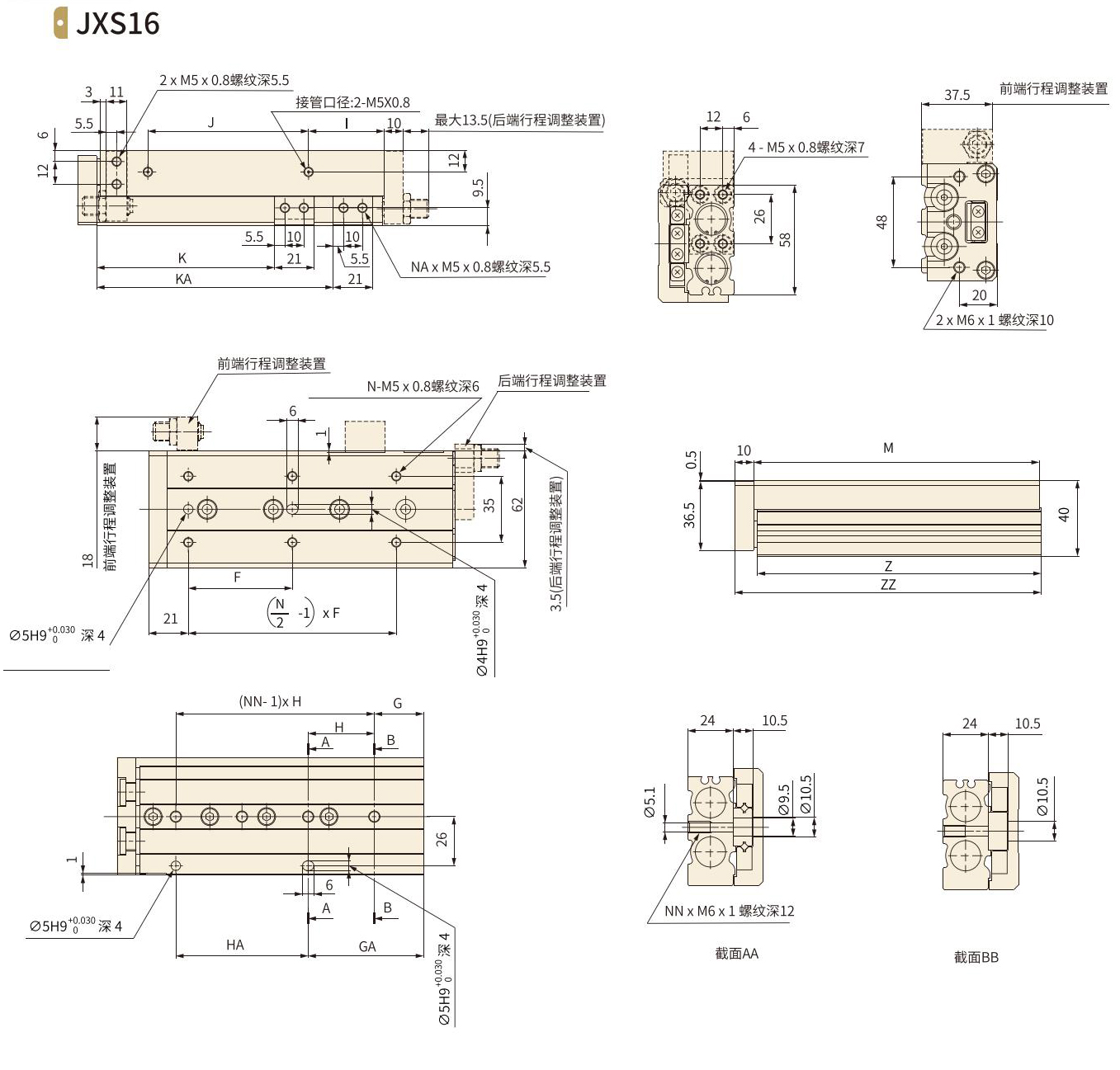

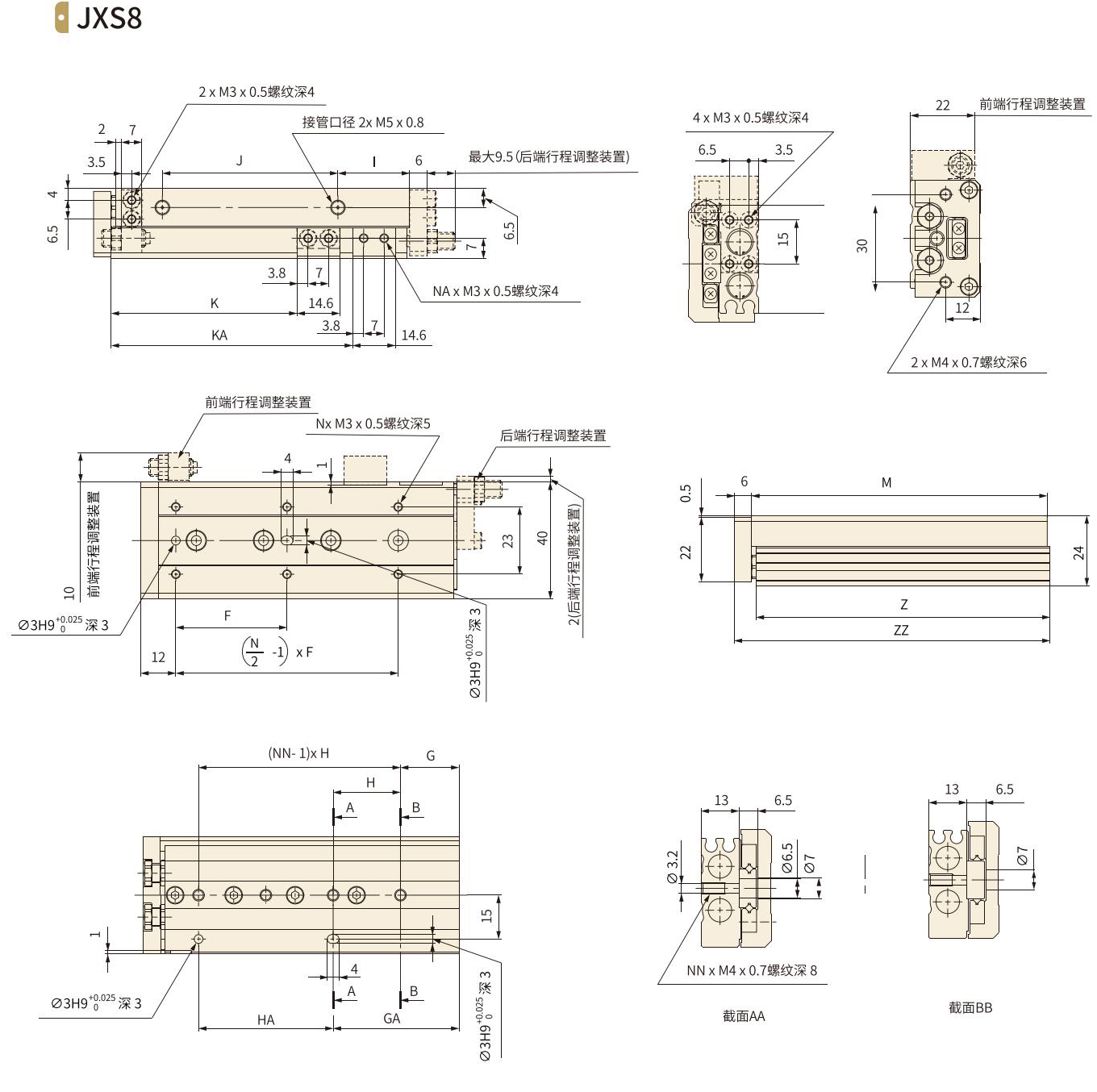

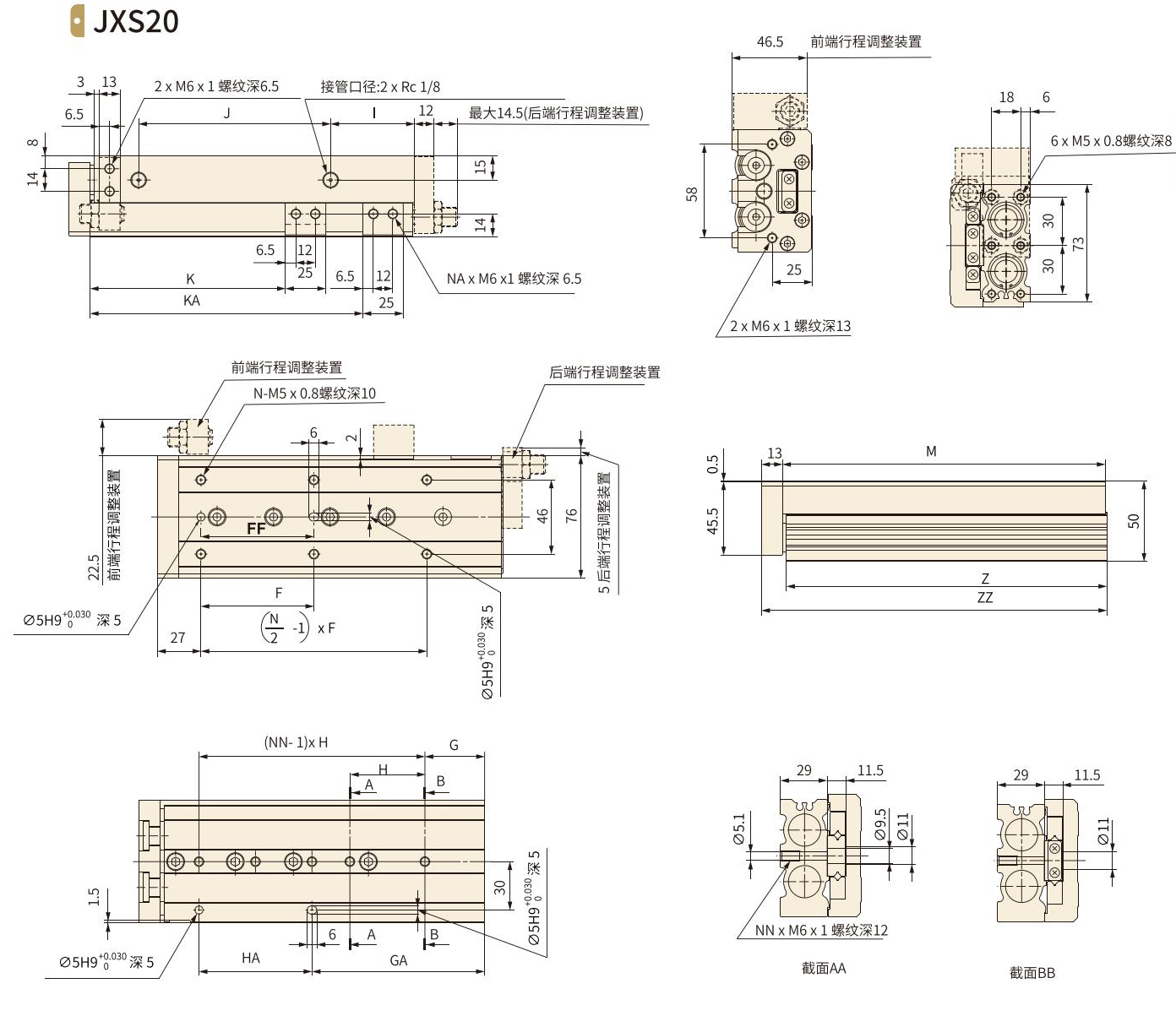

外形尺寸

型號	F	N	G	H	NN	GA	HA	I	J	K	M	Z	ZZ
JXS6-10	20	4	6	25	2	11	20	10	17	22.5	42	41.5	48
JXS6-20	30	4	6	35	2	21	20	10	27	32.5	52	51.5	58
JXS6-30	20	6	11	20	3	31	20	7	40	42.5	62	61.5	68
JXS6-40	28	6	13	30	3	43	30	19	50	52.5	84	83.5	90
JXS6-50	38	6	17	24	4	41	48	25	60	62.5	100	99.5	106

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS8-10	25	4	9	28	2	17	20	13	20	23.5	-	2	49	48.5	56
JXS8-20	30	4	12	30	2	12	30	8.5	29.5	33.5	-	2	54	53.5	61
JXS8-30	40	4	13	20	3	33	20	9.5	439	43.5	-	2	65	64.5	72
JXS8-40	50	6	15	28	3	43	28	10.5	56	53.5	-	2	83	82.5	90
JXS8-50	38	6	20	23	4	43	46	24.5	60	63.5	82.5	4	101	100.5	108
JXS8-75	50	6	27	28	5	83	56	38.5	96	88.5	132.5	4	151	150.5	158

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS12-10	25	4	15	40	2	15	40	10	40	26.5	-	2	71	70	80
JXS12-20	35	4	15	40	2	15	40	10	40	36.5	-	2	71	70	80
JXS12-30	35	4	15	40	2	15	40	10	40	46.5	-	2	71	70	80
JXS12-40	50	6	17	25	3	42	25	10	52	56.5	-	2	83	82.5	92
JXS12-50	35	6	15	36	3	51	36	22	60	66.5	-	2	103	102	112
JXS12-75	55	6	25	36	4	61	72	43	85	91.5	125.5	4	149	148	158
JXS12-100	65	6	35	38	5	11l	76	52	130	116.5	179.5	4	203	202	212

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS16-10	35	4	16	40	2	16	40	10	40	29	-	2	76	75	87
JXS16-20	35	4	16	40	2	16	40	10	40	39	-	2	76	75	87
JXS16-30	35	4	16	40	2	16	40	10	40	49	-	2	76	75	87
JXS16-40	40	4	16	50	3	16	50	10	50	59	-	2	86	75	97
JXS16-50	30	6	21	30	3	51	30	15	60	69	-	2	101	100	112
JXS16-75	55	6	26	35	4	61	70	40	85	94	125	4	151	150	162
JXS16-100	65	6	39	35	5	109	70	55	118	119	173	4	199	198	210
JXS16-125	70	8	19	35	7	159	70	68	155	144	223	4	249	248	260

型號	F	FF	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS20-10	50	40	4	15	45	2	25	35	10	44	31	-	2	83	81.5	97
JXS20-20	50	40	4	15	45	2	25	35	10	44	41	-	2	83	81.5	97
JXS20-30	50	40	4	15	45	2	25	35	10	44	51	-	2	83	81.5	97
JXS20-40	60	50	4	15	55	3	35	35	10	54	61	-	2	93	91.5	107
JXS20-50	35	35	6	45	35	3	50	35	10	69	71	-	2	108	106.5	122
JXS20-75	60	60	6	19	35	4	54	70	10	108	96	-	2	147	145.5	161
JXS20-100	70	70	6	37	35	5	107	70	58	113	121	169	4	200	198.5	214
JXS20-125	70	70	8	41	38	6	155	76	70	155	146	223	4	254	152.5	268
JXS20-150	80	80	8	19	44	7	195	88	87	190	171	275	4	306	304.5	320

型號	F	FF	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS25-10	50	40	4	22	45	2	22	45	12	47	35	-	2	92	90.5	108
JXS25-20	50	40	4	22	45	2	22	45	12	47	45	-	2	92	90.5	108
JXS25-30	50	40	4	22	45	2	22	45	12	47	55	-	2	92	90.5	108
JXS25-40	60	50	4	22	55	3	22	55	12	57	65	-	2	102	100.5	118
JXS25-50	35	35	6	20	35	3	55	35	12	70	75	-	2	115	113.5	131
JXS25-75	60	60	6	26	35	4	61	70	33	90	100	-	2	156	154.5	172
JXS25-100	70	70	6	32	35	5	102	70	50	114	125	162	4	197	195.5	213
JXS25-125	70	70	8	40	38	6	154	70	67	155	150	218	4	255	253.5	271
JXS25-150	80	80	8	30	40	7	190	80	82	180	175	258	4	295	293.5	311

型號	F	N	G	H	NN	GA	HA	I	J	K	M	Z	ZZ
JXS6-10	20	4	6	25	2	11	20	10	17	22.5	42	41.5	48
JXS6-20	30	4	6	35	2	21	20	10	27	32.5	52	51.5	58
JXS6-30	20	6	11	20	3	31	20	7	40	42.5	62	61.5	68
JXS6-40	28	6	13	30	3	43	30	19	50	52.5	84	83.5	90
JXS6-50	38	6	17	24	4	41	48	25	60	62.5	100	99.5	106

型號	F	N	G	H	NN	GA	HA	I	J	K	M	Z	ZZ
JXS6-10	20	4	6	25	2	11	20	10	17	22.5	42	41.5	48
JXS6-20	30	4	6	35	2	21	20	10	27	32.5	52	51.5	58
JXS6-30	20	6	11	20	3	31	20	7	40	42.5	62	61.5	68
JXS6-40	28	6	13	30	3	43	30	19	50	52.5	84	83.5	90
JXS6-50	38	6	17	24	4	41	48	25	60	62.5	100	99.5	106

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS12-10	25	4	15	40	2	15	40	10	40	26.5	-	2	71	70	80
JXS12-20	35	4	15	40	2	15	40	10	40	36.5	-	2	71	70	80
JXS12-30	35	4	15	40	2	15	40	10	40	46.5	-	2	71	70	80
JXS12-40	50	6	17	25	3	42	25	10	52	56.5	-	2	83	82.5	92
JXS12-50	35	6	15	36	3	51	36	22	60	66.5	-	2	103	102	112
JXS12-75	55	6	25	36	4	61	72	43	85	91.5	125.5	4	149	148	158
JXS12-100	65	6	35	38	5	111	76	52	130	116.5	179.5	4	203	202	212

型號	F	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS16-10	35	4	16	40	2	16	40	10	40	29	-	2	76	75	87
JXS16-20	35	4	16	40	2	16	40	10	40	39	-	2	76	75	87
JXS16-30	35	4	16	40	2	16	40	10	40	49	-	2	76	75	87
JXS16-40	40	4	16	50	3	16	50	10	50	59	-	2	86	75	97
JXS16-50	30	6	21	30	3	51	30	15	60	69	-	2	101	100	112
JXS16-75	55	6	26	35	4	61	70	40	85	94	125	4	151	150	162
JXS16-100	65	6	39	35	5	109	70	55	118	119	173	4	199	198	210
JXS16-125	70	8	19	35	7	159	70	68	155	144	223	4	249	248	260

型號	F	FF	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS20-10	50	40	4	15	45	2	25	35	10	44	31	-	2	83	81.5	97
JXS20-20	50	40	4	15	45	2	25	35	10	44	41	-	2	83	81.5	97
JXS20-30	50	40	4	15	45	2	25	35	10	44	51	-	2	83	81.5	97
JXS20-40	60	50	4	15	55	3	35	35	10	54	61	-	2	93	91.5	107
JXS20-50	35	35	6	45	35	3	50	35	10	69	71	-	2	108	106.5	122
JXS20-75	60	60	6	19	35	4	54	70	10	108	96	-	2	147	145.5	161
JXS20-100	70	70	6	37	35	5	107	70	58	113	121	169	4	200	198.5	214
JXS20-125	70	70	8	41	38	6	155	76	70	155	146	223	4	254	152.5	268
JXS20-150	80	80	8	19	44	7	195	88	87	190	171	275	4	306	304.5	320

型號	F	FF	N	G	H	NN	GA	HA	I	J	K	KA	NA	M	Z	ZZ
JXS25-10	50	40	4	22	45	2	22	45	12	47	35	-	2	92	90.5	108
JXS25-20	50	40	4	22	45	2	22	45	12	47	45	-	2	92	90.5	108
JXS25-30	50	40	4	22	45	2	22	45	12	47	55	-	2	92	90.5	108
JXS25-40	60	50	4	22	55	3	22	55	12	57	65	-	2	102	100.5	118
JXS25-50	35	35	6	20	35	3	55	35	12	70	75	-	2	115	113.5	131
JXS25-75	60	60	6	26	35	4	61	70	33	90	100	-	2	156	154.5	172
JXS25-100	70	70	6	32	35	5	102	70	50	114	125	162	4	197	195.5	213
JXS25-125	70	70	8	40	38	6	154	70	67	155	150	218	4	255	253.5	271
JXS25-150	80	80	8	30	40	7	190	80	82	180	175	258	4	295	293.5	311
